作品包括：

Word设计说明书1份

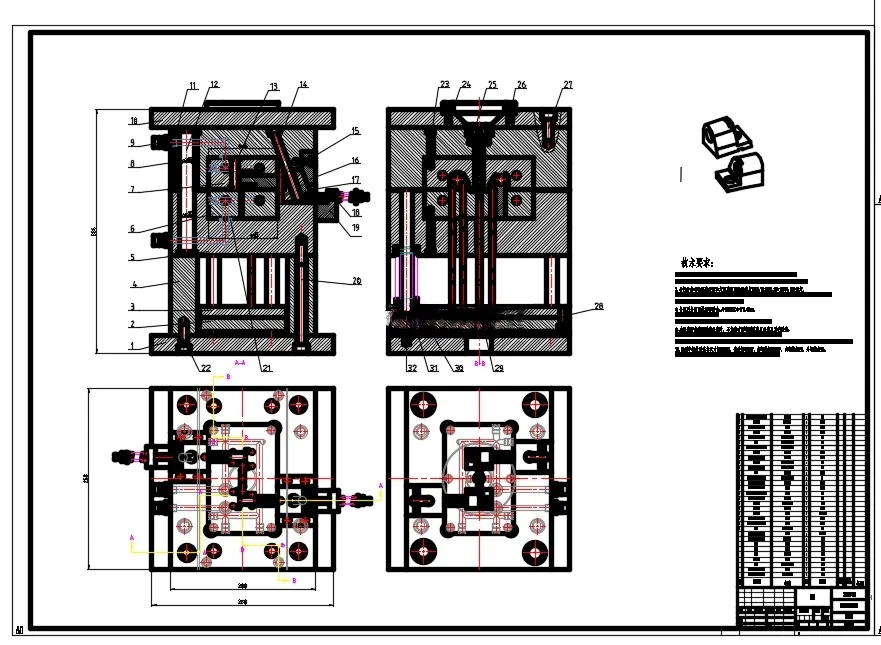

CAD版本图纸，共9张

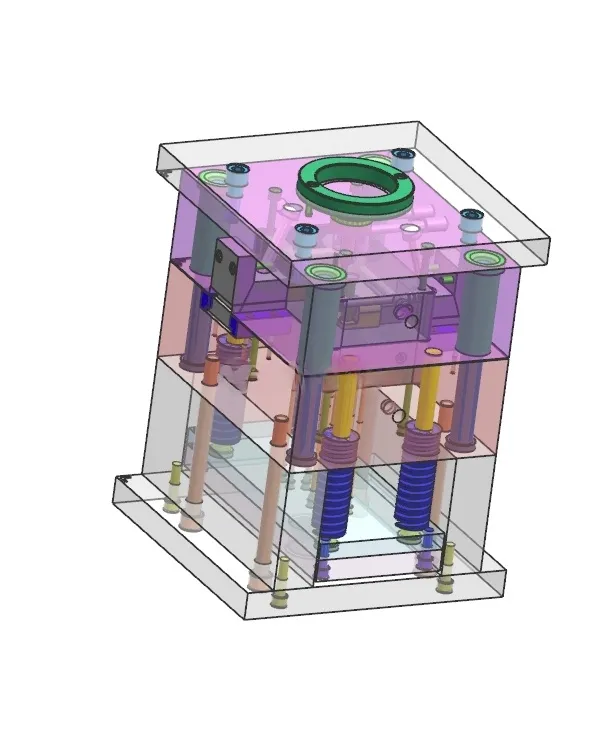

UG三维图一份

摘要

本篇的产品设计说明书阐述的是一块关于塑钢窗钢托注塑模具的设计，由于塑钢窗钢托需求大，生产批量也是大批量，结构相对简单制作成本较低，因此适合使用塑胶模具进行大规模生产制造，为此设计出适合塑钢窗钢托注塑生产制造的塑胶模具，关于塑钢窗钢托的外观与结构做出分析，该产品的外观尺寸属于小型塑料产品，产品结构相对简单尚无复杂的弧度与外观，对于最基本的产品分析确定塑钢窗钢托的方案，经过分析后，该塑胶使用一模两腔的加工工艺进行生产与制造，并且设计塑钢窗钢托注塑完整的注塑模具示意图，参考注塑模具的参数以及设计相关塑钢窗钢托的尺寸，完成注塑模具示意图和模具零件的装配图。
