作品包括：

Word设计说明书1份

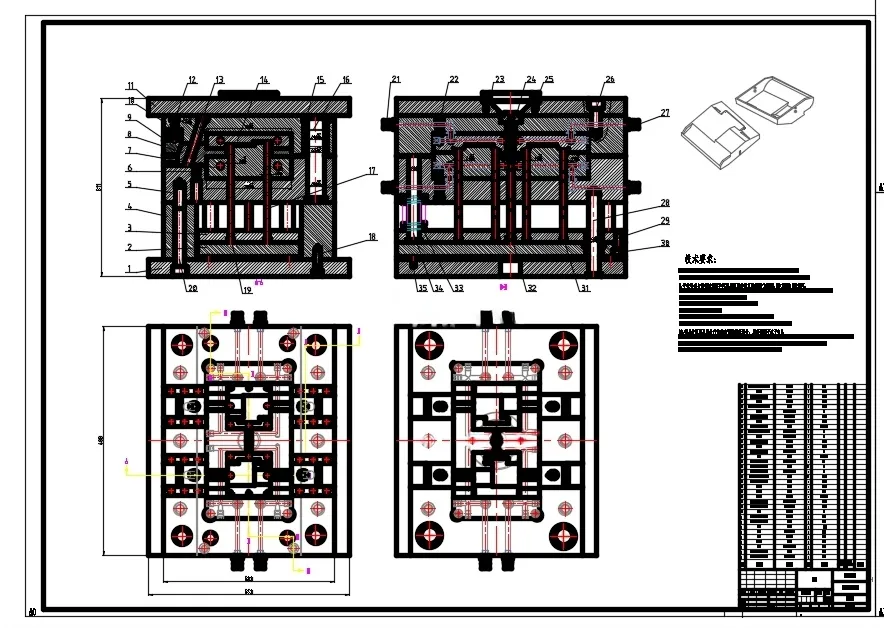

CAD版本图纸，共11张

UG三维图一份

摘要

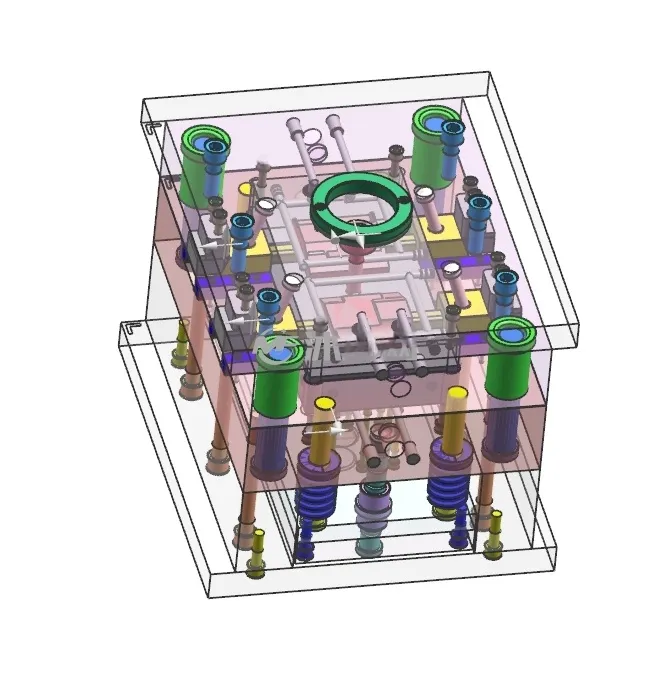

本次所选课题是双侧孔面板注塑模具设计，按照指导老师所给任务书中的双侧孔面板二维零件图，进行了双侧孔面板三维图的绘制，在展开本次模具结构设计以及拟定研究方案之前需要对双侧孔面板的结构进行大致分析，在这个基础上才能设计出合理的模具结构方案，对双侧孔面板结构进行分析，从图中塑件看出，该制件外表面是平面，呈立方体结构，长宽80mm,高度为20mm,复杂程度中等，内部有两个侧孔，所以需要进行侧抽芯，该塑件为外壳类组装零件，产品尺寸较小，所以才有一模多腔结构，侧孔无法直接成型，需要后面设计抽芯机构。完成了双侧孔面板二维图和三维图的绘制，
