作品包括：

Word设计说明书1份

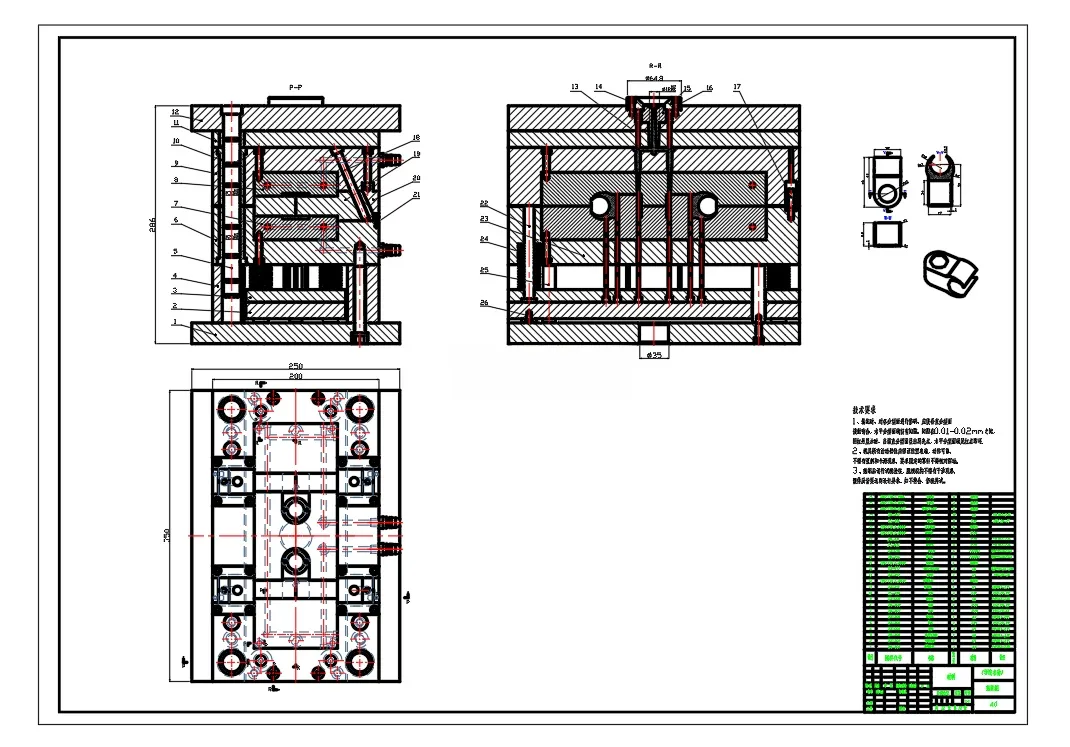

CAD版本图纸，共16张

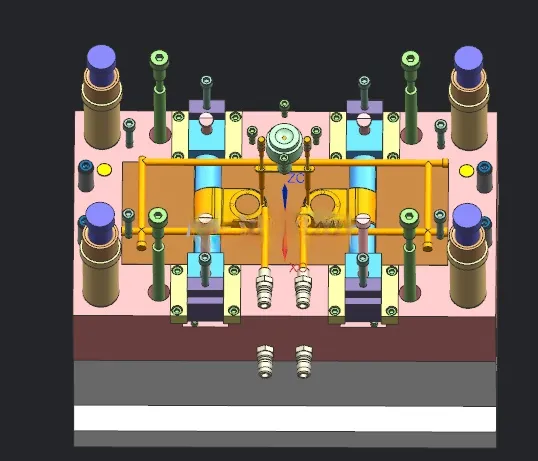

UG三维图一份

摘要

该塑料卡扣一侧带有安装通孔，另一侧为开口卡箍结构，整体呈夹套样式。主要用于杆件、管路的定位夹持，依靠开口弹性实现快速装配，广泛应用于家电、设备内部管线固定。模具采用一模两腔布局，选用侧浇口进料，方便后续去除浇口料。针对开口薄壁结构布置冷却水路，型腔开设排气槽防止烧焦缺料。采用顶针顶出方式，避免夹持卡口变形，保证卡扣弹性结构尺寸稳定，满足批量成型需求
