作品包括：

Word设计说明书1份

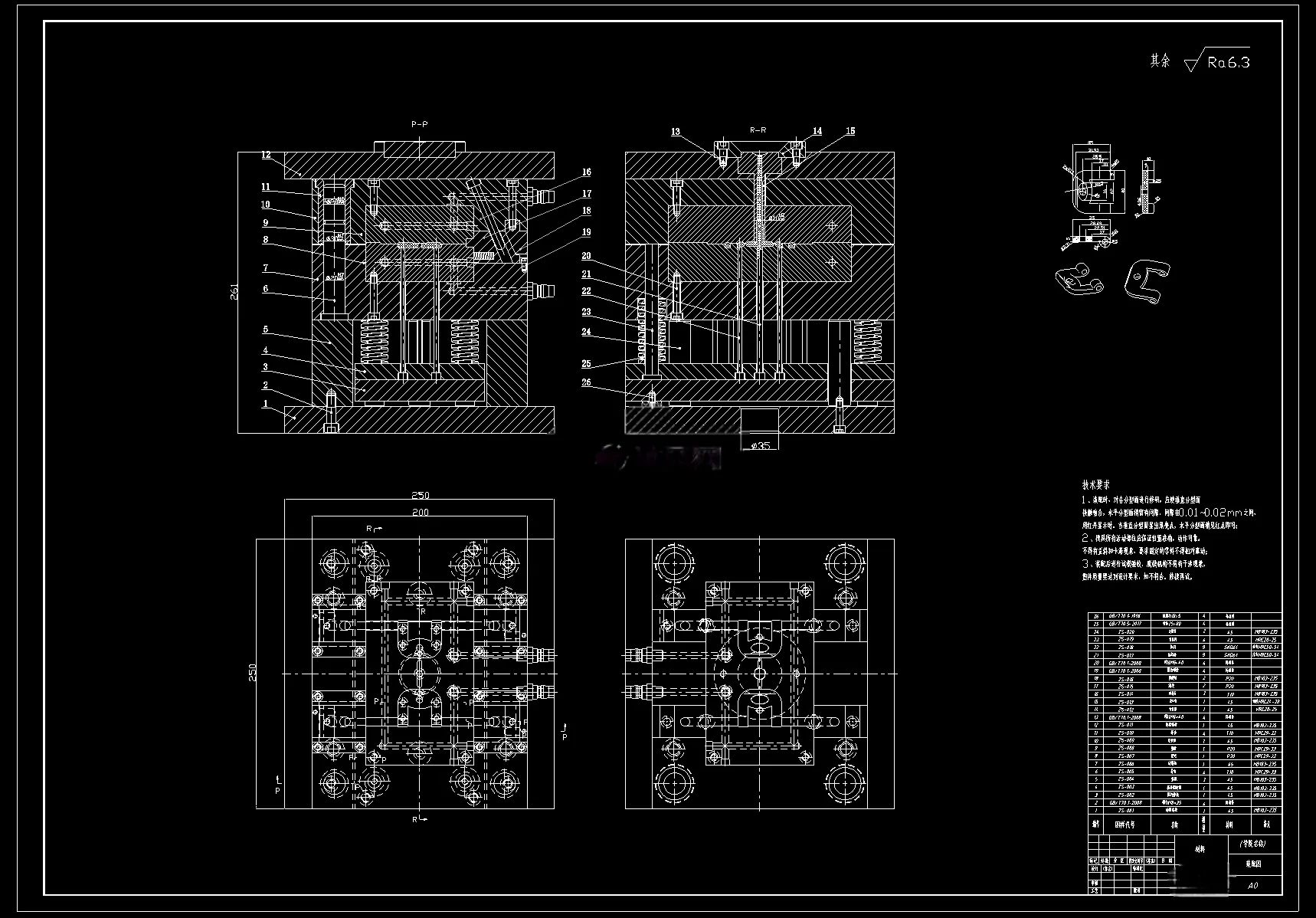

CAD版本图纸，共15张

UG三维图一份

摘要

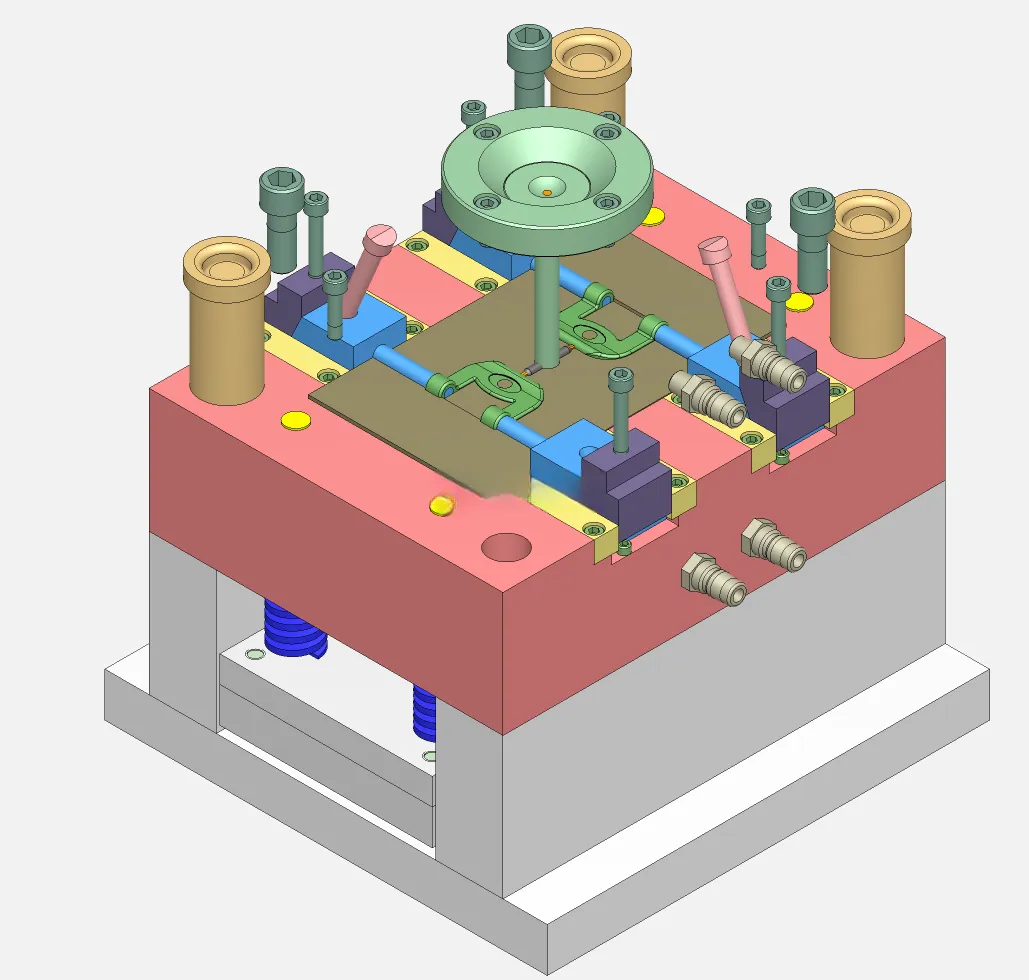

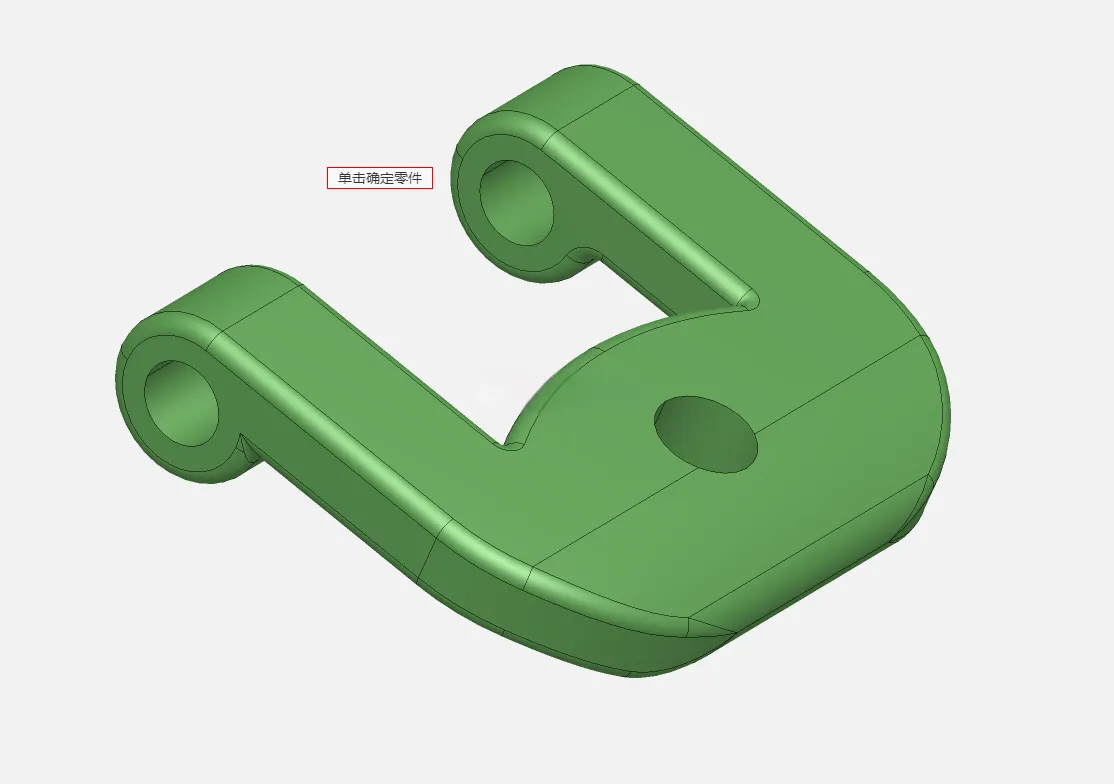

本模具用于夹子把手塑件的注塑生产，该塑件为夹持工具的握持受力部件，整体带有弯曲的弧形握持面，一侧设置装配铰接孔，属于承受反复开合作用力的结构类塑件。塑件不仅要求握持曲面顺滑舒适，铰接孔的尺寸精度还直接决定夹子开合是否顺畅，同时塑件需要具备良好韧性，成型表面不允许出现缩痕、裂纹等缺陷，对模具整体设计有着较高要求。 模具结合夹子把手的弯曲外形与受力结构设计浇注系统，选定合理浇口位置，引导塑料熔体平稳充填型腔，保证铰接孔、弯曲握持部位能够充分填实，减少料流汇合产生的熔接痕迹，保障把手整体结构致密。模仁选用综合性能良好的模具钢材，对握持曲面做抛光处理，使塑件外观光滑，提升握持手感。
