作品包括：

Word设计说明书1份

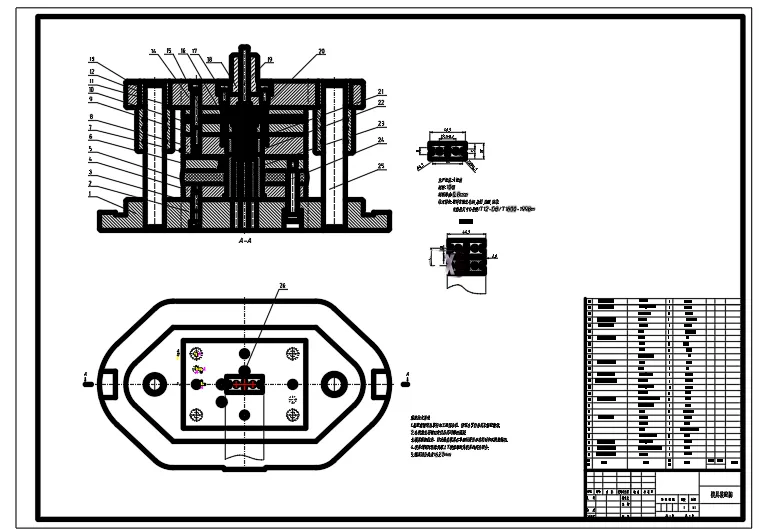

CAD版本图纸，共8张

摘要

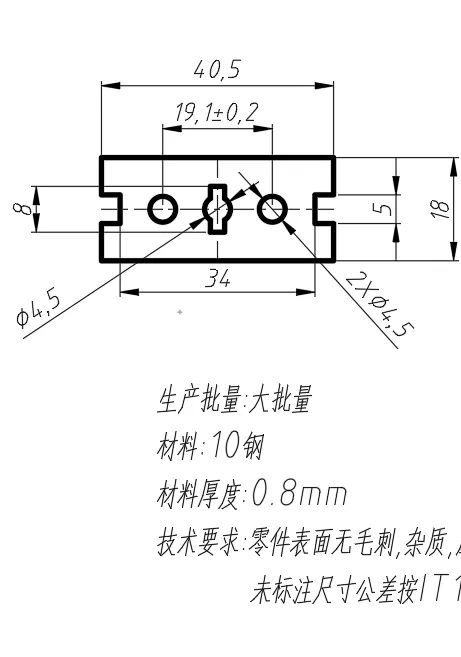

本次是垫片零件制件的复合模具设计，制件设计使用的材质是10钢。垫片零件的外形是对称的，钢板厚度为0.8mm, 垫片零件为落料、冲孔件，上面有两个圆孔和一个花孔。所以垫片零件可以采用常用的复合冲裁模。根据所给的任务书中的零件和基本参数，参考相关冲孔模的资料，确定垫片零件冲压模的加工工艺过程，确定工序方案。计算冲孔模各部分工艺力尺寸，如冲孔力、卸料力和总冲压力，设计垫片零件冲压模的排样图，利用CAD确定压力中心位置。
