作品包括：

Word设计说明书1份

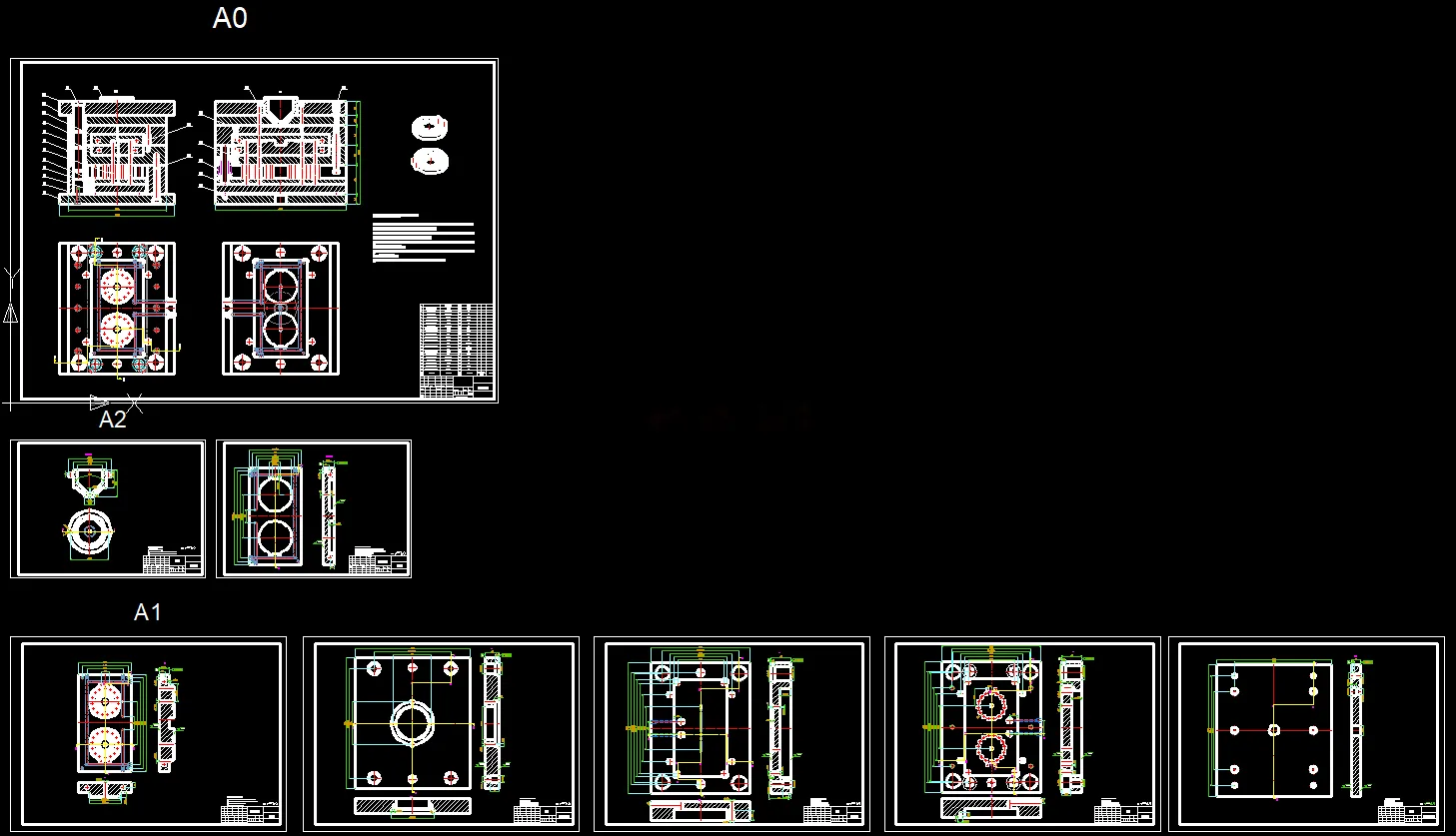

CAD版本图纸，共8张

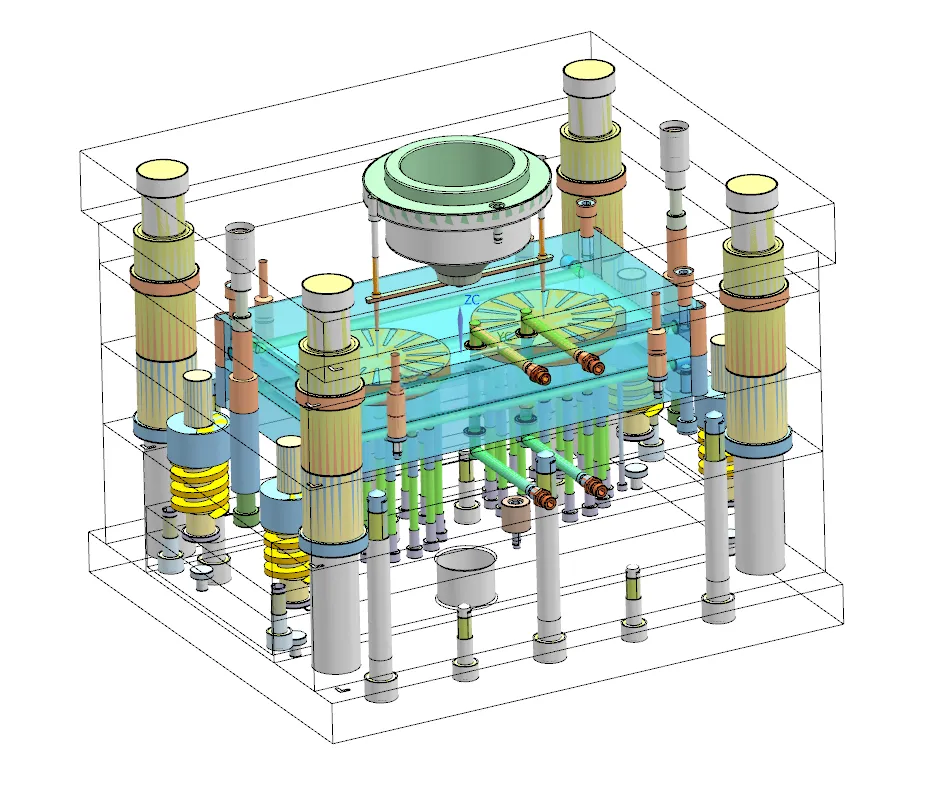

UG三维图一份

摘要

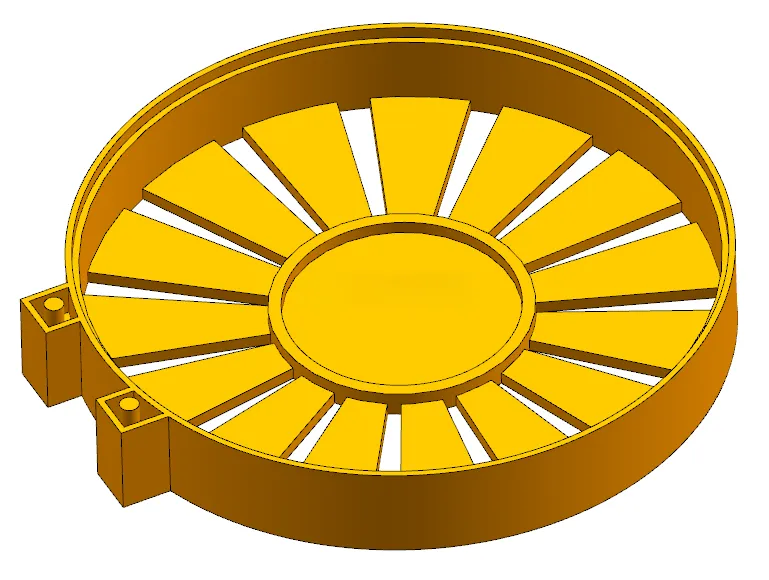

首先结合制品的使用性能及生产需求，进一步确定材料采用PP；接着开展塑件的尺寸测量及工艺方面分析，综合考虑塑件的外形、尺寸和结构，从而制定塑件底部平面分型、一模两腔的设计方案；再者通过计算注射所需容量、模架尺寸等参数，确定采用G54-S-200/400型号的卧式注塑机。因轻薄型散热外壳布局单一，选双分型面模具，用均衡式分流道和点浇口，按对称型腔排布设计浇注系统。此外，设计合模导向机构与脱模机构，脱模时推杆推制件、拉钉拉凝料，采用圆形推杆推出方式，分布在塑件内平面；同时设计冷却水道冷却成品。经系列设计计算，得合理模具。
