作品包括：

Word设计说明书1份

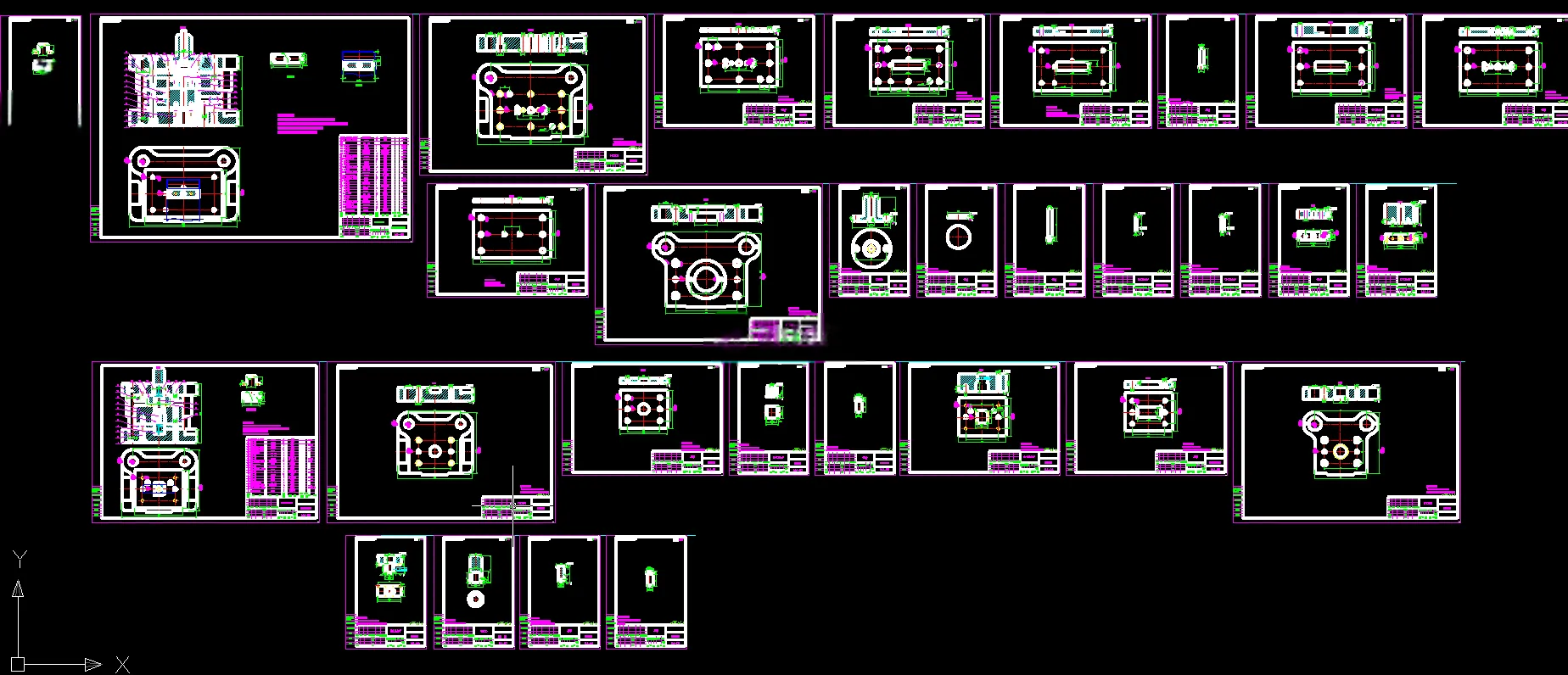

CAD版本图纸，共30张

摘要

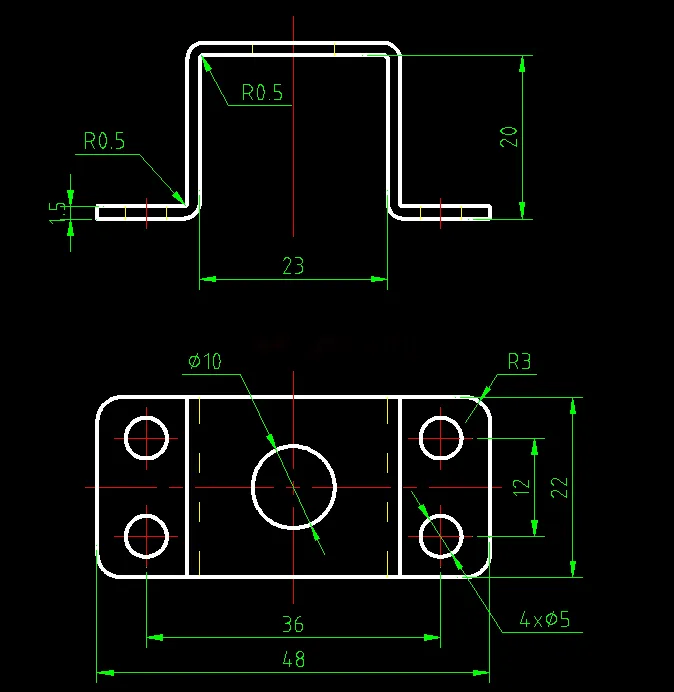

工件板料为常见的Q235钢，厚度1.5mm，工件形状是个弯曲件，利用板材加工，所以就牵涉到冷冲压，利用冷冲压的生产工艺，既能满足生产量的需求，又能节省成本，提高生产效率。 在设计零件时，零件的长度是48mm，宽度是22mm，弯曲的内部宽度为23mm，四角采用圆弧过渡，弯曲圆角，过渡值为R0.5mm。 结合本次所选择零件，对其进行工艺分析，并进行展开尺寸计算，然后，通过针对落料，冲孔，折弯等，这些基本工序的组合实现。考虑到模具的生产速度，制造成本和难度，最终拟定采用复合模生产。
