作品包括：

Word设计说明书1份

任务书一份

开题报告一份

外文翻译一份

文献综述一份

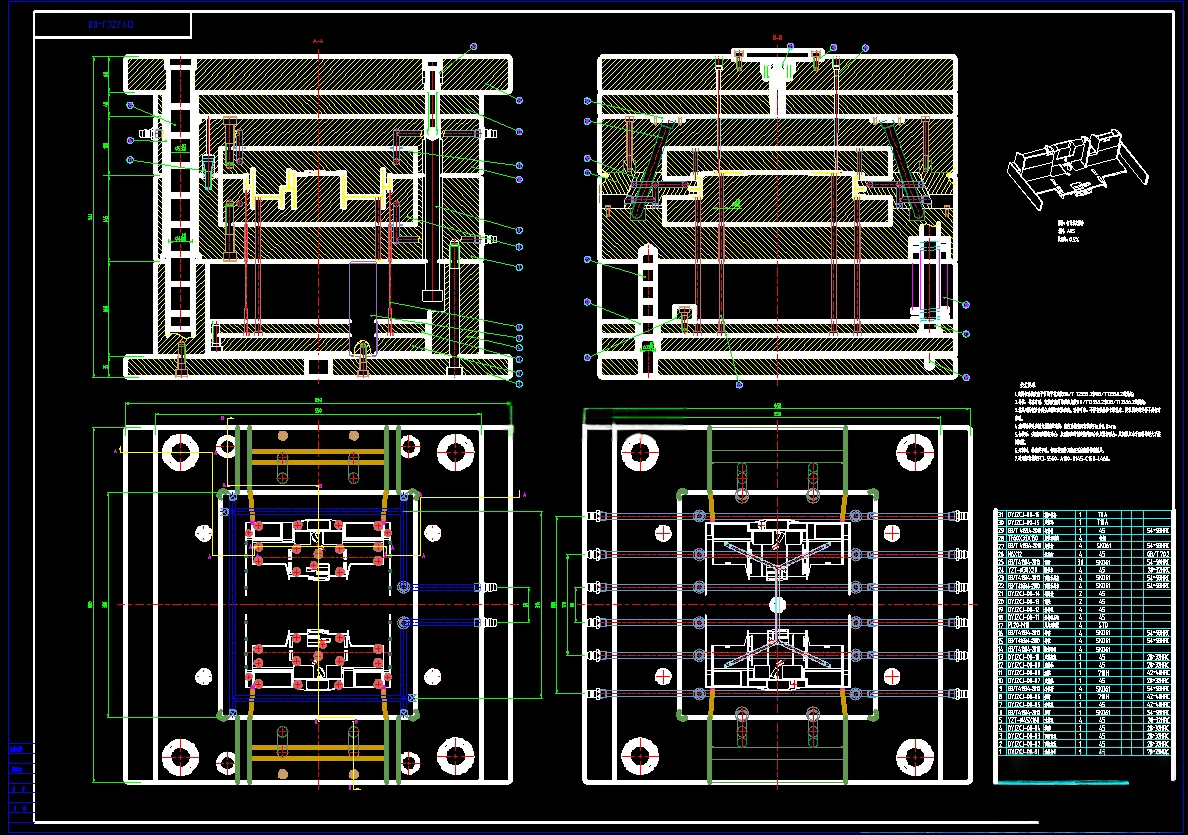

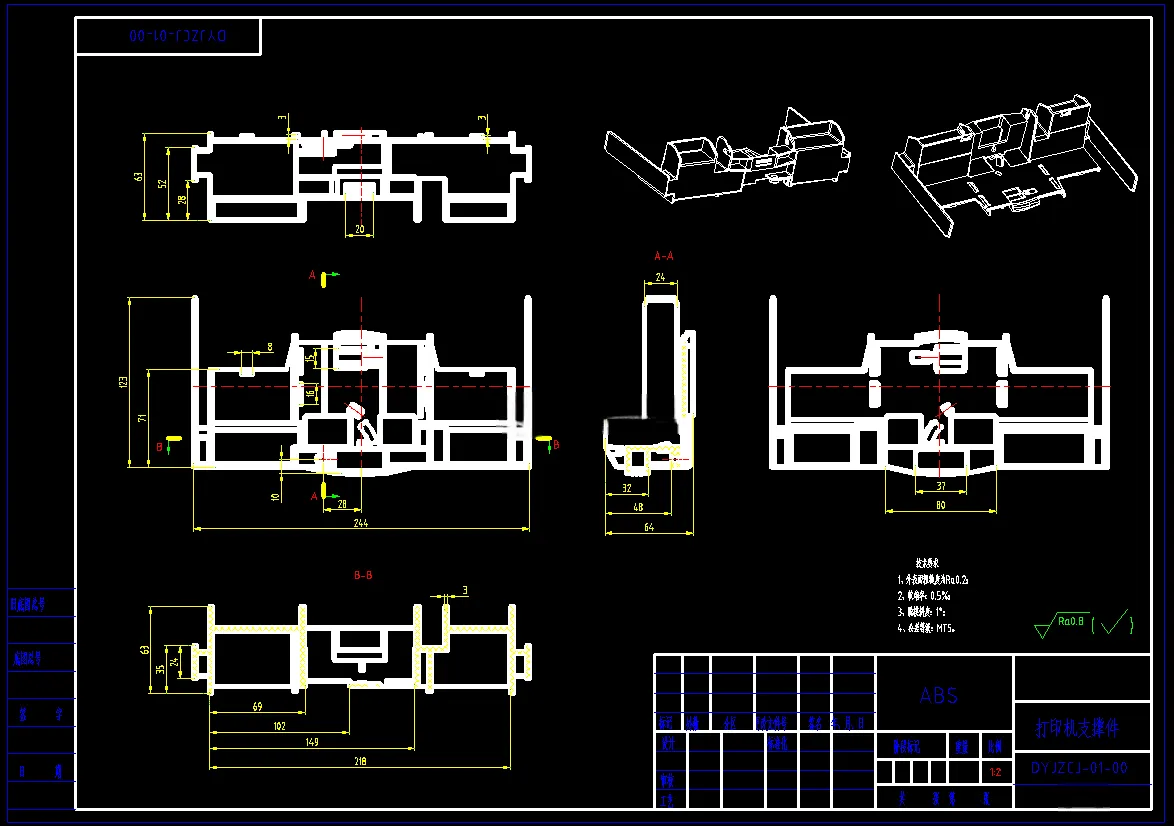

CAD版本图纸，共15张

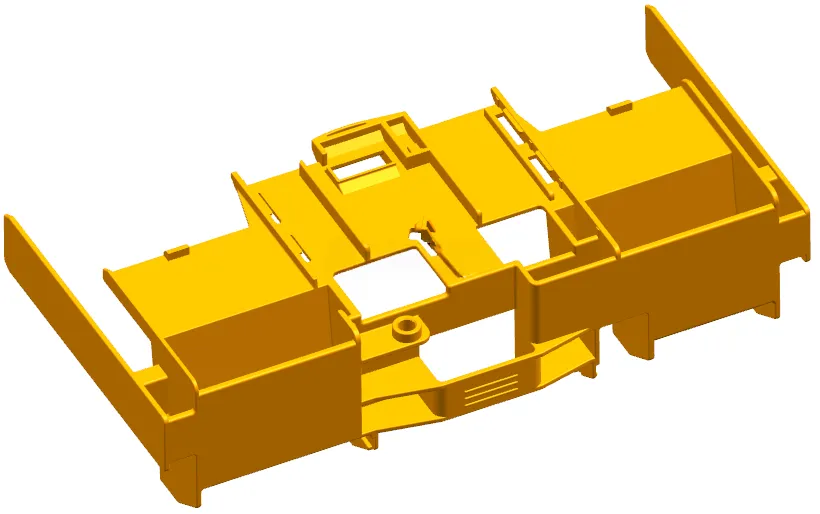

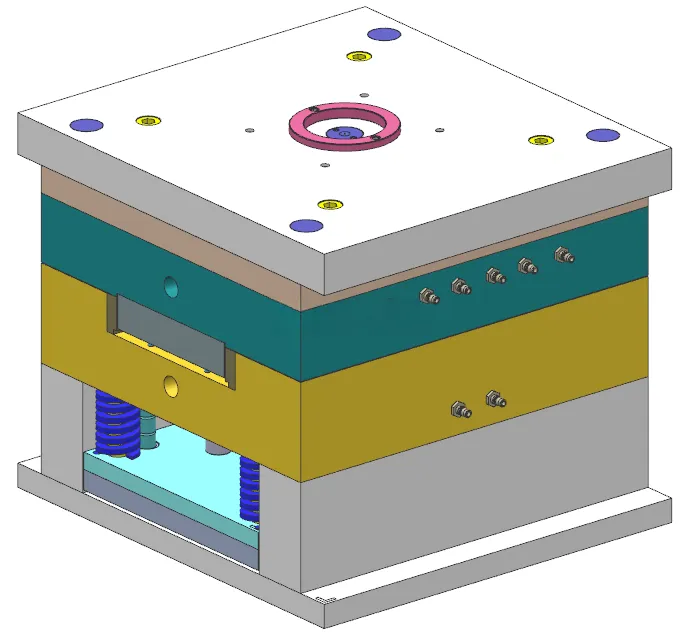

UG三维图一份

模流分析一份

摘要

(1)打印机支撑件的原料选择了ABS工程塑料，也就是丙烯腈-丁二烯-苯乙烯聚合物，综合性能迥异；根据技术指标制订了一模两腔的生产规划，采用了龙记FCI型的模架和海天HTF300×A型号的卧式注射机。 (2)本次采用了推杆顶出塑件，侧抽芯部分使用斜导柱滑块机构，由整体式滑块、楔紧块、压板和定距螺钉等组成，其中斜导柱配置两根，以保证运动平衡。 (3)冷却系统采取水冷的方式，根据成型零件的结构在定模部分安排六条间距一致的直通式水路，在动模安排一条环形水路，通过计算得到管径大小。 (4)通过对CANON打印机支撑件浇口位置、冷却系统、翘曲变形、填充及排气系统的模拟分析，从而权威地证实了初步确定的成型工艺及模具结构设计合理，可以实现生产制造。
