作品包括：

Word设计说明书1份

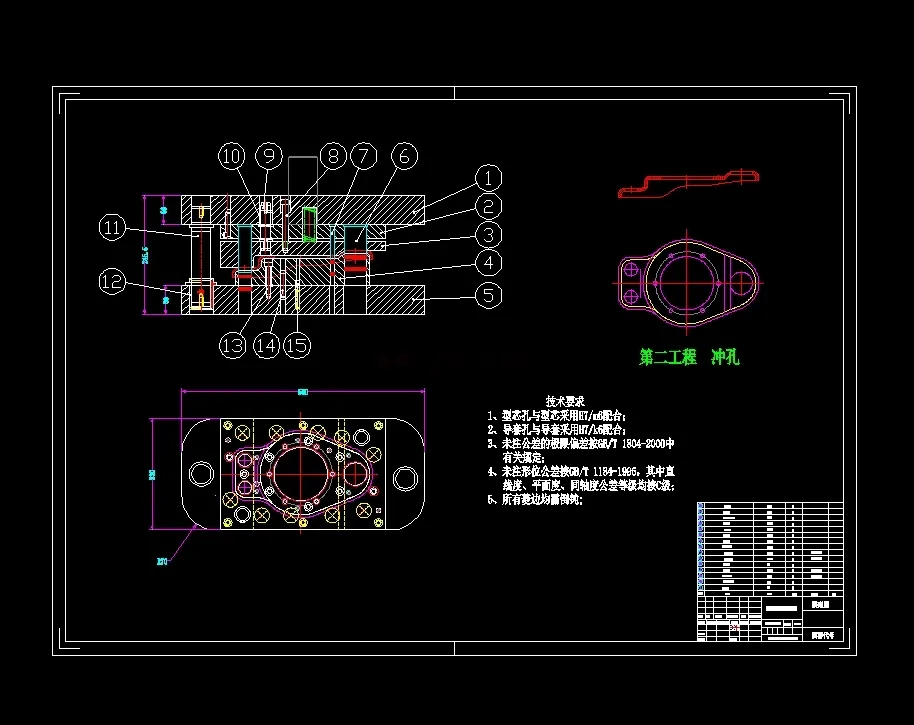

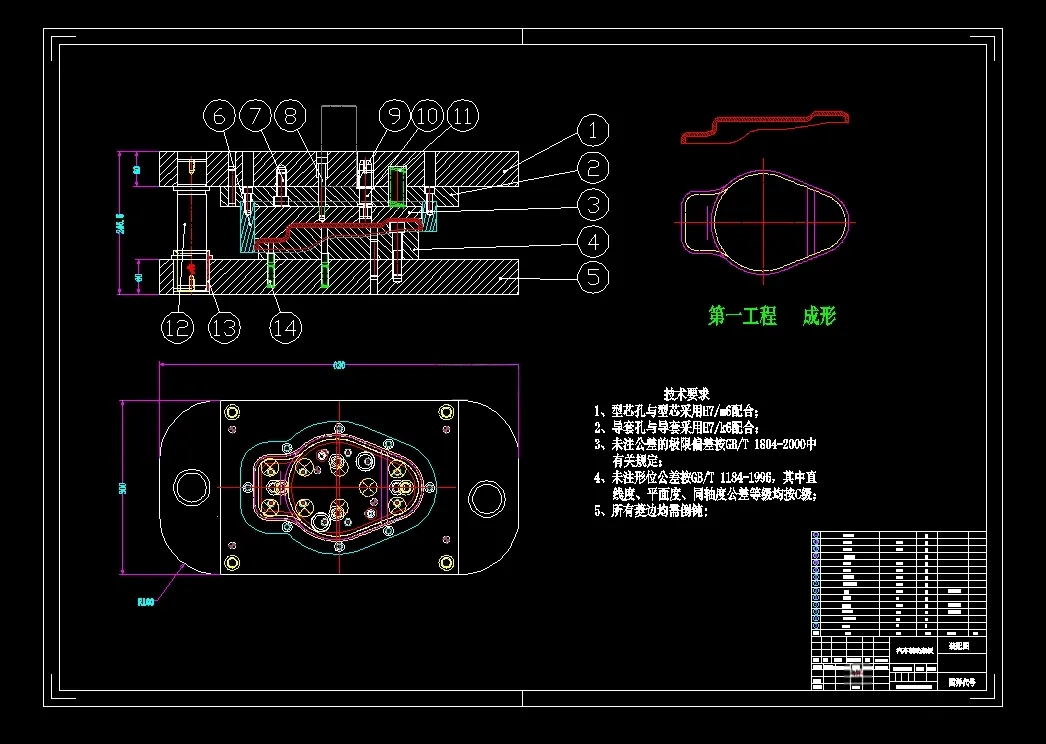

CAD版本图纸，共15张

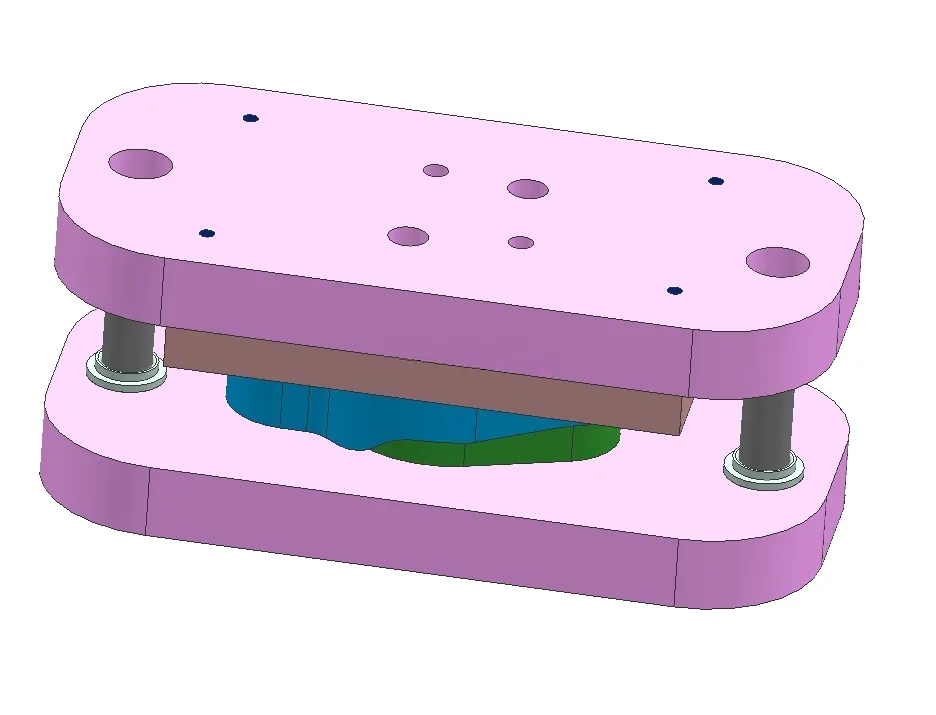

UG三维图一套

摘要

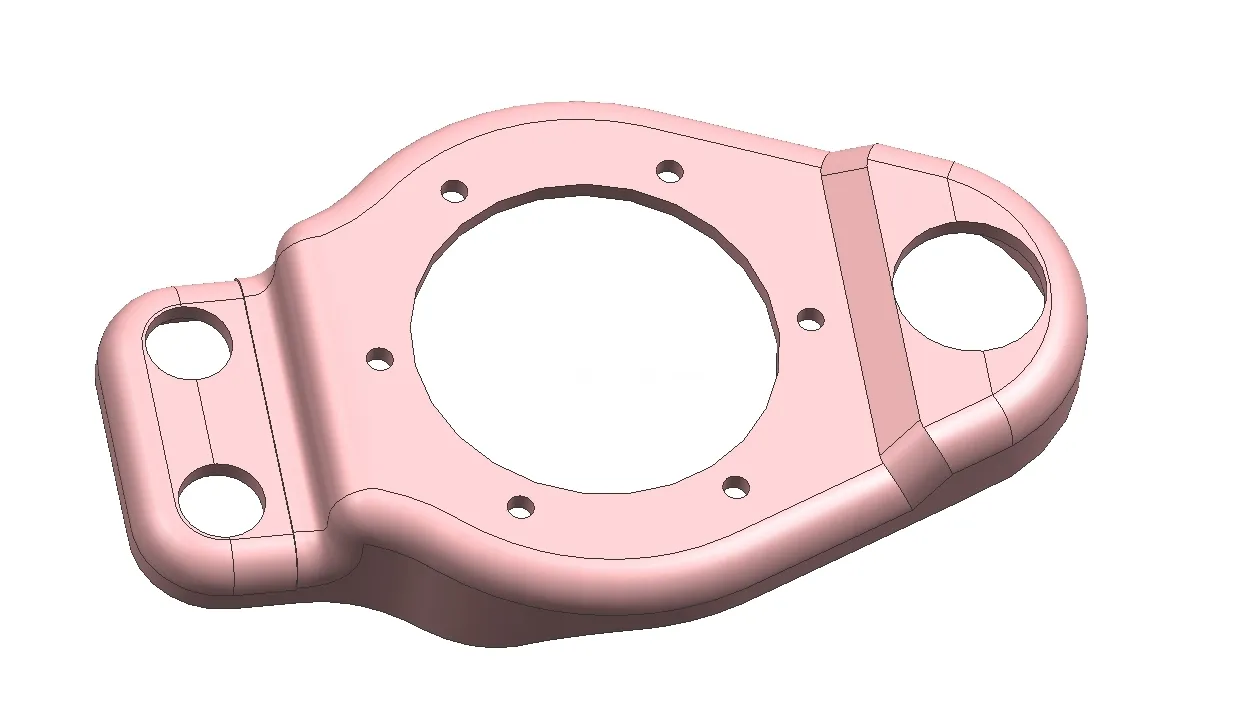

此设计为汽车制动器底板冲压模设计（17140），采用材料为08钢，厚度为6.0mm，提供三维（UG10.0格式）+二维装配图2张及主要零件图13张+设计报告文档。先分析零件的冲压工艺，确定模具的总体结构，结合零件的冲压工艺及模具的总体结构设计排样图，根据排样图计算利用率、冲裁力、压力、选用设备及刃口尺寸，再用AutoCAD2007对模具进行设计，给出装配图和零件图。
