作品包括：

Word设计说明书1份

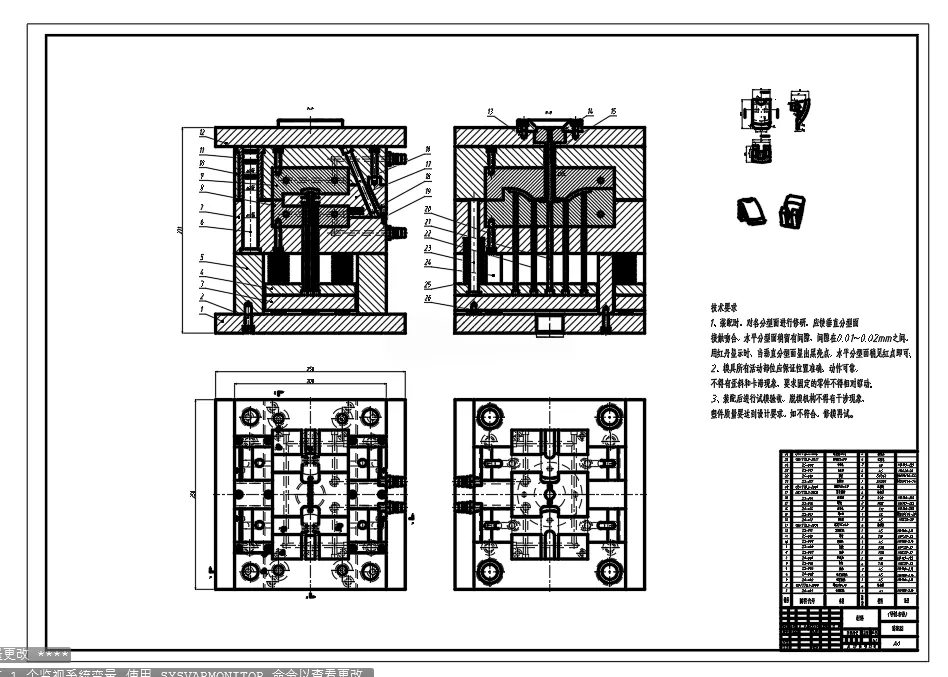

CAD版本图纸，共6张

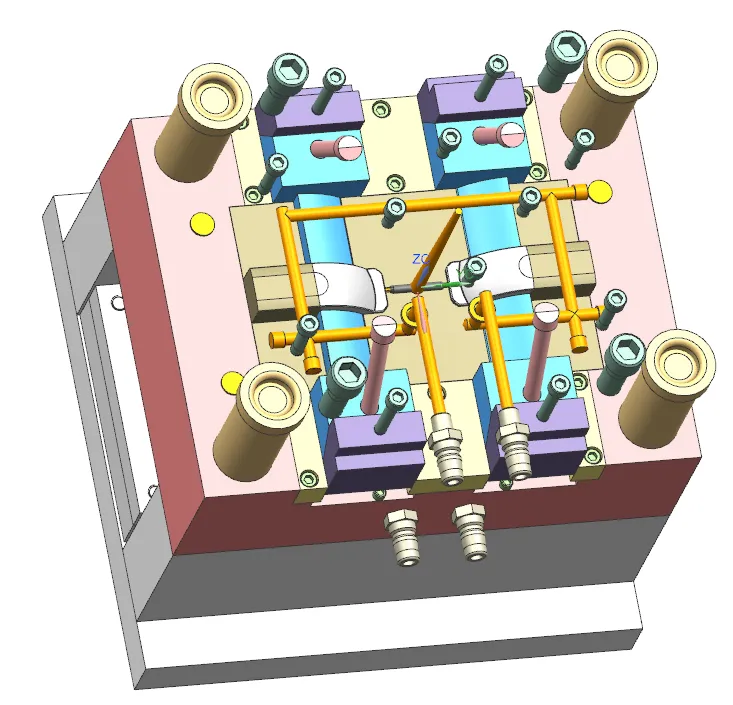

UG三维图一份

摘要

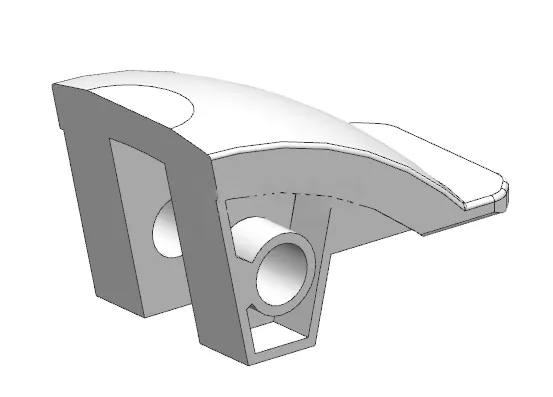

车内开关外壳属于汽车内饰小型功能塑件，材料选用 PC/ABS 合金，塑件外观要求高，表面不能有熔接痕、缩水及毛刺，壳体内部带有安装卡扣、定位筋与螺丝柱结构，部分位置存在小型内倒扣，成型工艺有一定要求。模具采用一模一腔布局，选用两板式模具结构，侧浇口从塑件非外观侧面进胶，避免破坏外壳正面外观。 分型面选取在塑件最大轮廓处，方便加工与塑件脱模。针对壳体内部的卡扣倒扣结构，设计小型斜顶抽芯机构，开模时斜顶完成侧向脱离，防止拉伤塑件。冷却系统采用循环式冷却水路，沿着型腔型芯轮廓布置，保证塑件冷却速度均匀，减少壳体翘曲变形，稳定塑件尺寸精度，满足开关装配的配合要求。
