作品包括：

Word设计说明书1份

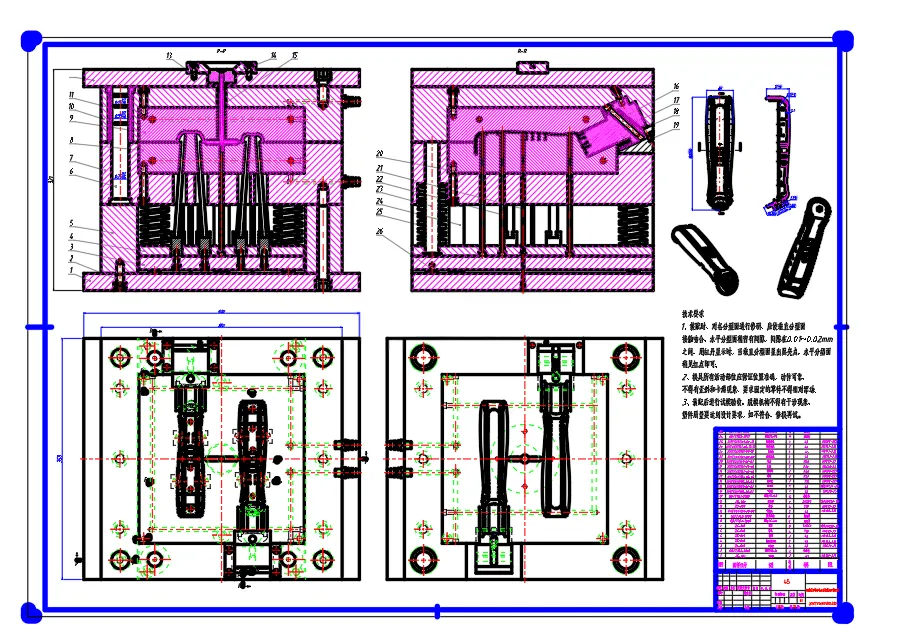

CAD版本图纸，共6张

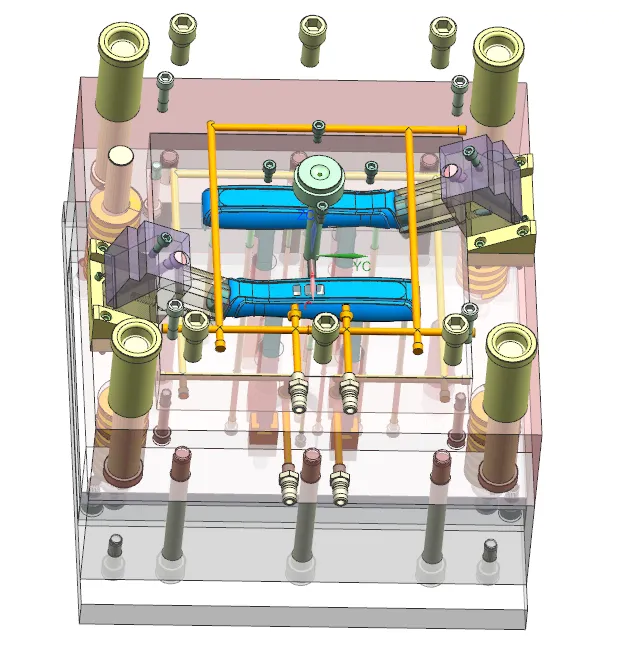

UG三维图一份

摘要

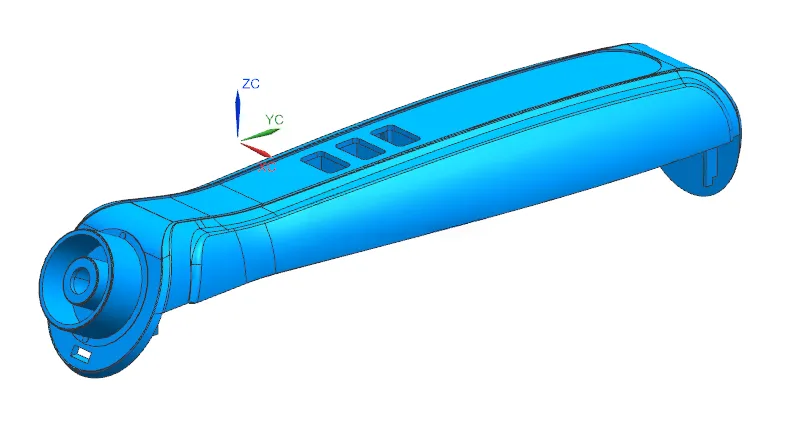

本次设计的是吸黑头仪的注射模具。所用材料是当前应用较为广泛的材料ABS。在设计中，分析塑件的工艺性。模具结构可采用一模两腔，侧浇口进料，注射机采用HTF120 型号，并对其相关的数据进行校核。选用斜导柱滑块抽芯机构。首先设计出分型面，进而设计出型腔、 型芯，选择标准模架的绘制，并且进行浇注系统、脱模机构、冷却系统等模具重要结构的设计。最后对设计过程中的相关零部件进行了计算和校核，在无误的基础上进行了模具总装，并利用CAD软件绘制总装及各主要零件的二维工程图，设计出一套塑料注射模具。
