作品包括：

Word设计说明书1份

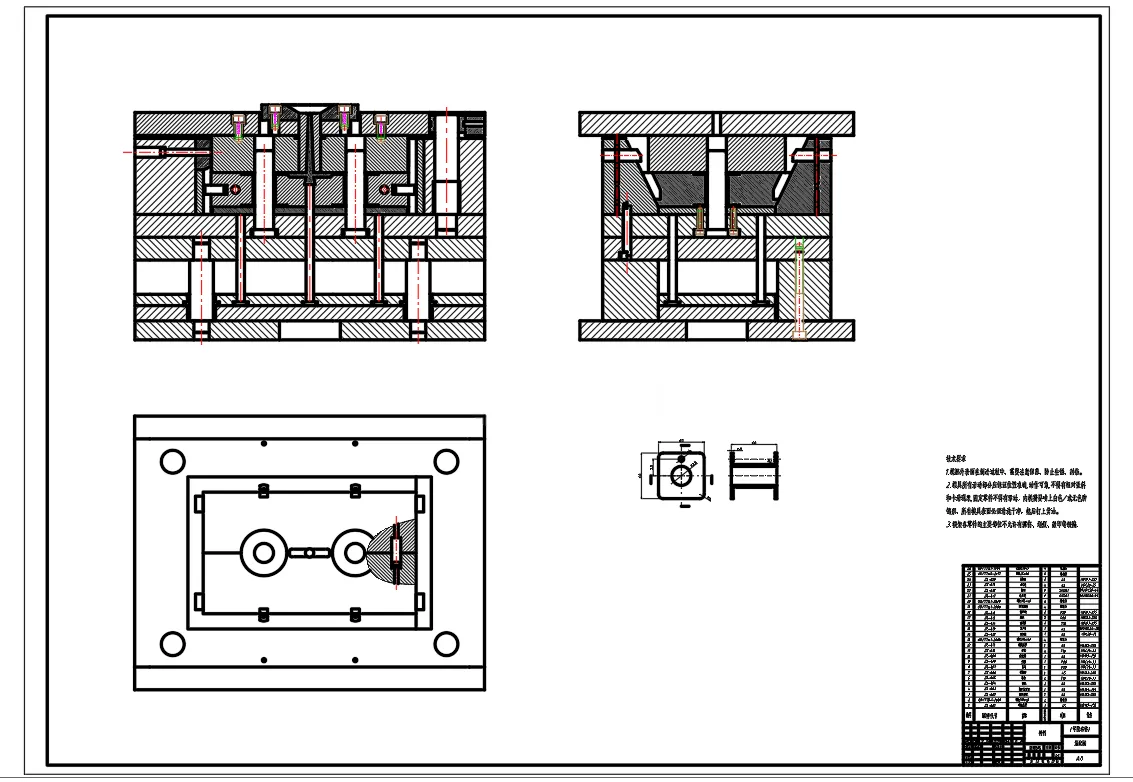

CAD版本图纸，共6张

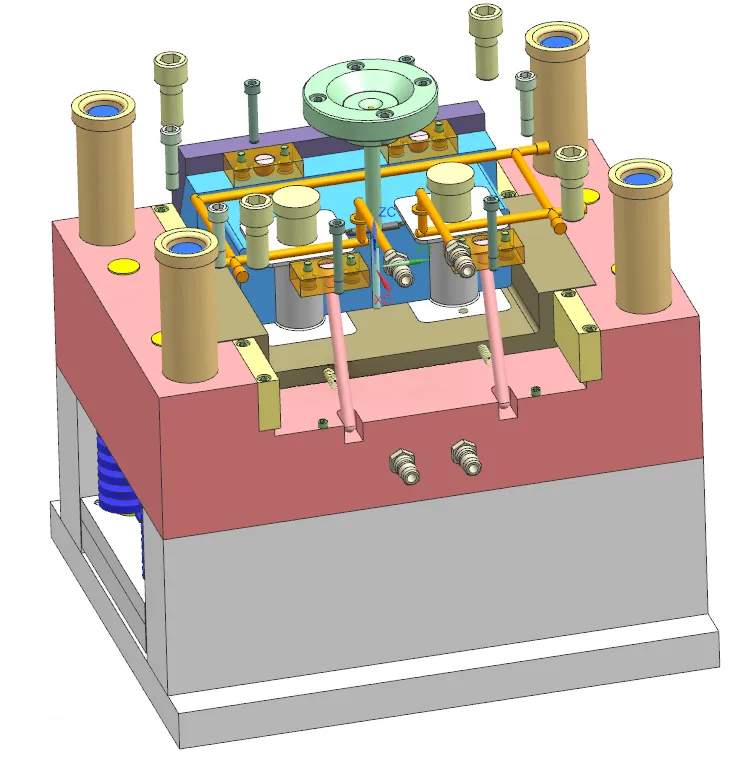

UG三维图一份

摘要

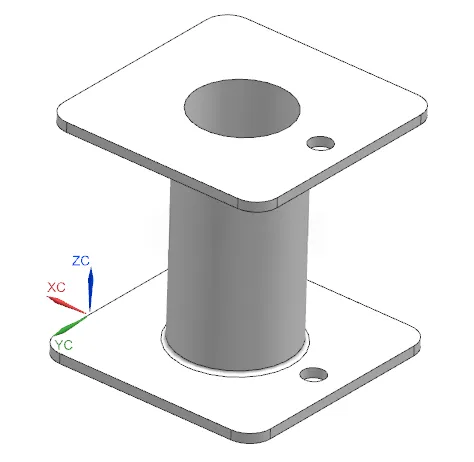

单孔塑料线圈骨架属于电气类精密注塑塑件，材料一般选用增强 PA6，耐热性好、绝缘强度高，用于缠绕漆包线，作为电感、变压器线圈的支撑载体，起到绝缘隔离与定位作用。塑件为中间带通孔的筒状结构，两端带有挡边，挡边上设置定位凸台与引线槽，方便漆包线引出与装配定位。塑件内孔、挡边厚度尺寸精度要求较高，表面不允许出现飞边、缩痕，防止划伤漆包线。
