作品包括：

Word设计说明书1份

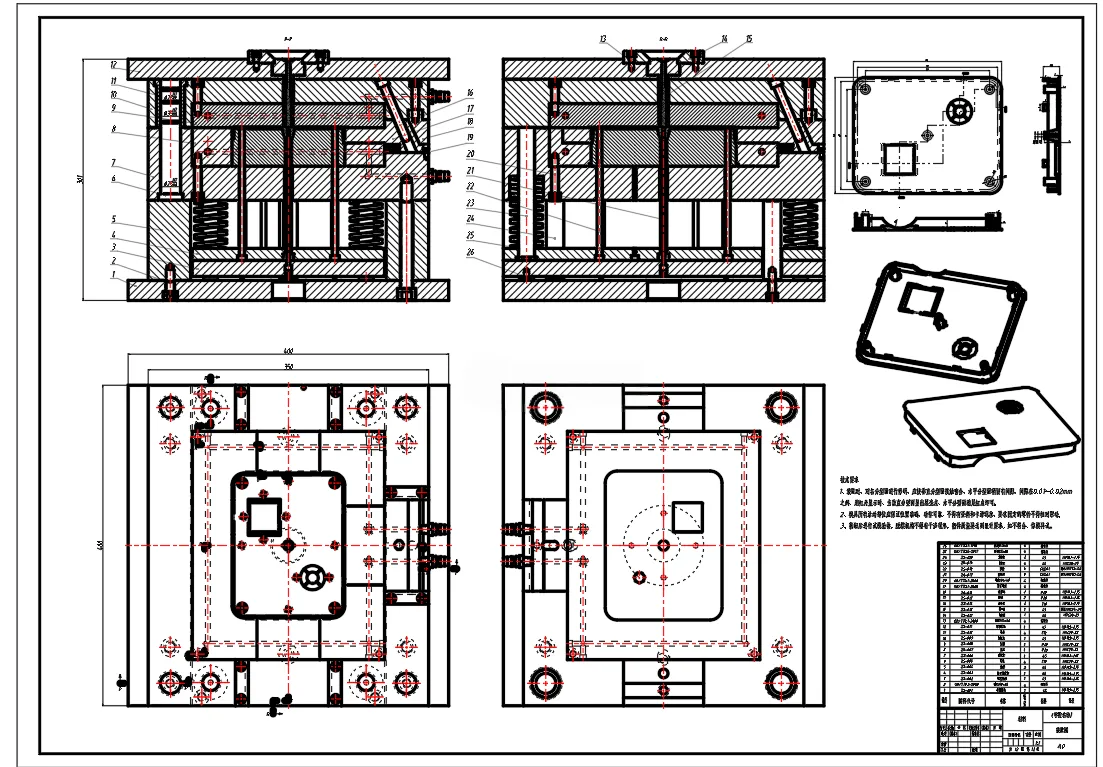

CAD版本图纸，共6张

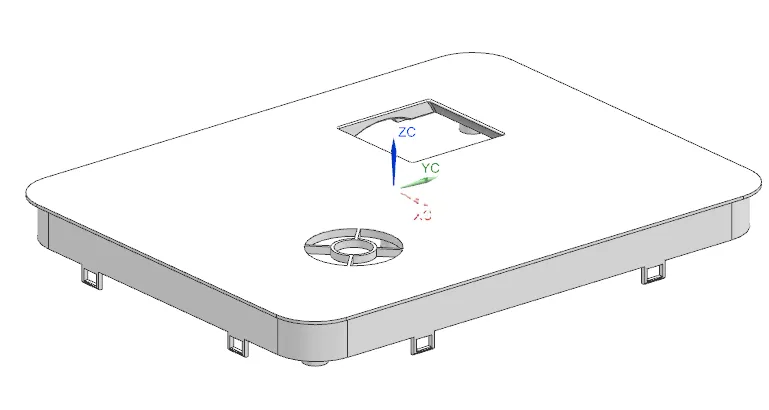

UG三维图一份

摘要

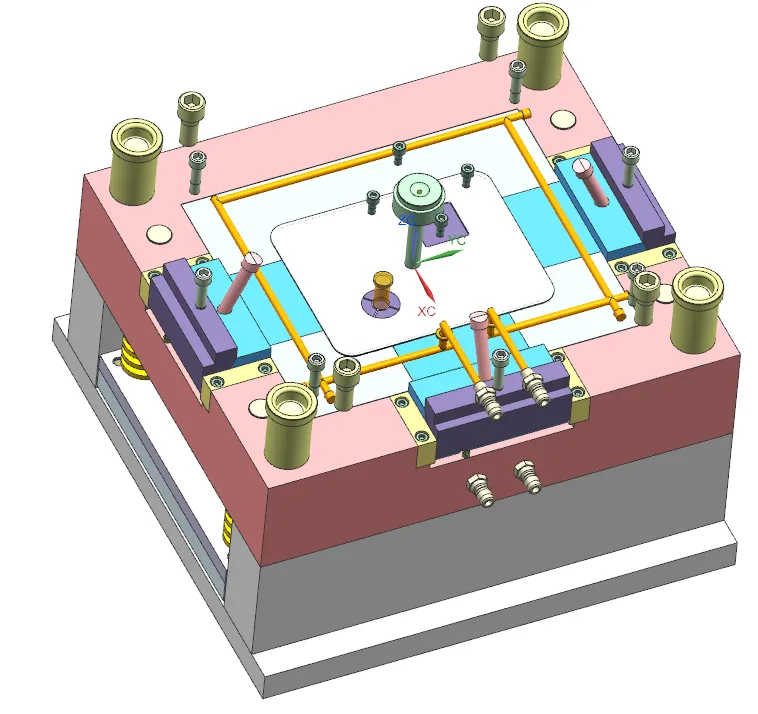

本套模具采用一模一腔布局，选用侧浇口进料，浇口设置在盖板边缘非外观面，去除浇口后不会破坏产品正面外观。推出机构采用推杆推出，推杆布置在加强筋与装配孔附近，保证推出受力均匀，防止薄板件弯曲变形。冷却水路沿盖板轮廓布置，实现均匀冷却，缩短成型周期，降低塑件翘曲变形。该塑件无侧向倒扣结构，不需要侧向抽芯机构，模具结构简单。模具设计根据所选材料收缩率进行尺寸补偿，严格控制平面度与安装孔位置精度，保证盖板装配贴合紧密，满足产品大批量注塑生产的使用要求。
