作品包括：

Word设计说明书1份

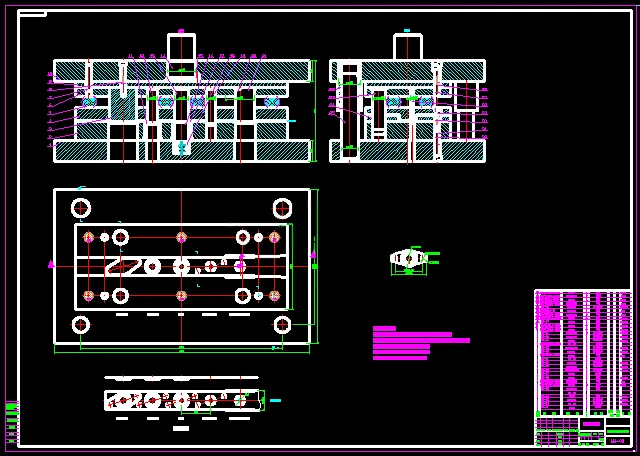

CAD版本图纸，共20张

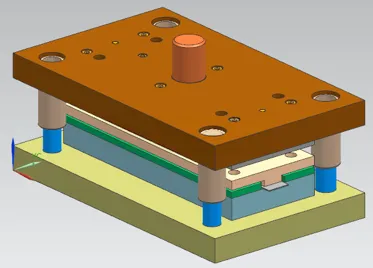

UG三维图一份

摘要

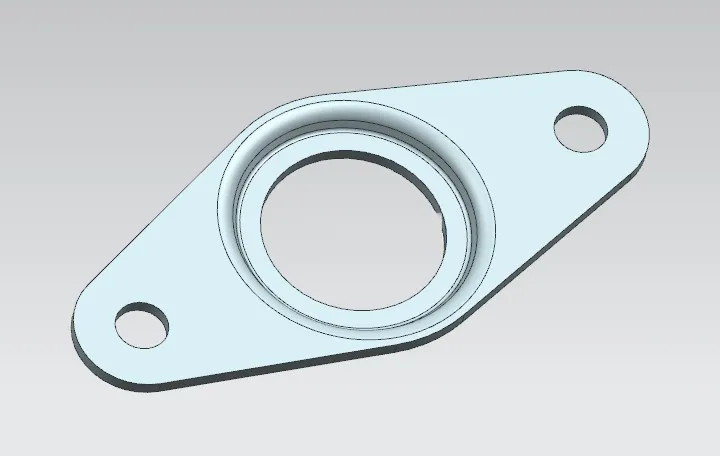

此零件是常见的自行车脚蹬上的内板，零件中间有拉深，底面还有孔，基本工序比较多，有落料，冲孔，拉深，切边，采用复合模，至少需要两套模具，而采用级进模，则一套模具即可，结合工序的组合，设计连接载体，确定设计方案，绘制排样图，计算模具的外形尺寸及刃口尺寸，计算冲压力大小，选择合适的模架，绘制模具结构图，三维图，及各个零件图。
