作品包括：

Word设计说明书1份

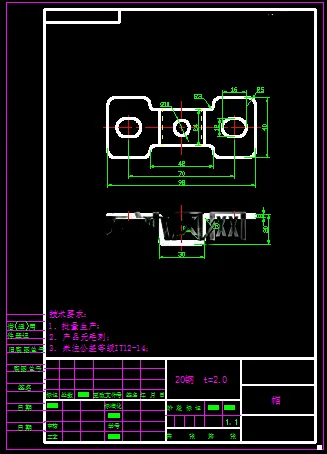

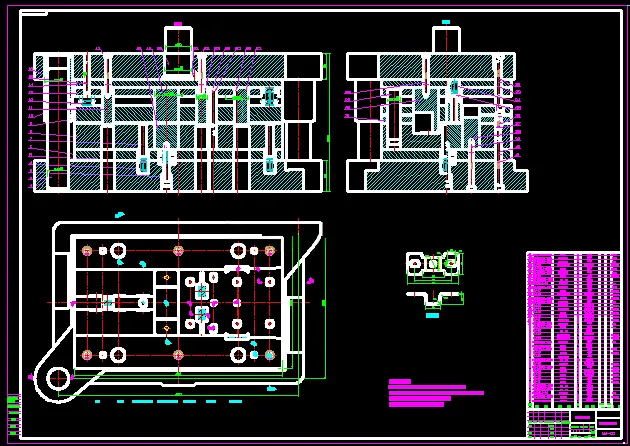

CAD版本图纸，共23张

UG三维图一份

摘要

此零件名为帽型件，中间是弯曲结构，成四角弯曲件，将工件的底面设计成载体，计算出展开尺寸，绘制展开图，通过先切废料，后弯曲，再切断的原则，绘制出合理的排样图，结合图形再设计模具结构图，三维图和零件图，详细计算模具的尺寸，绘制模具零件图，选择对角导柱标准模架。计算模具各个工序的压力大小，计算总压力，选择合适的压力机。
