作品包括：

Word设计说明书1份

CAD版本图纸，共42张

摘要

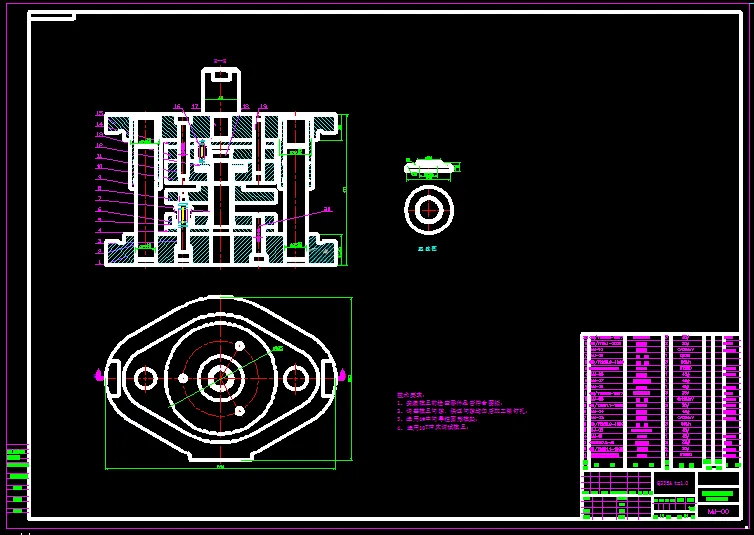

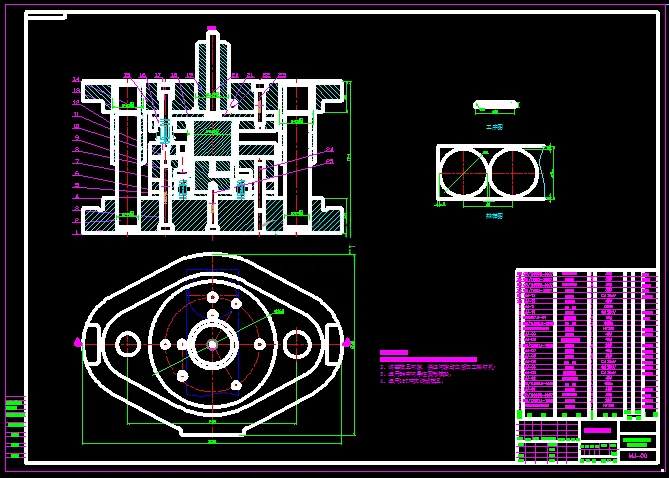

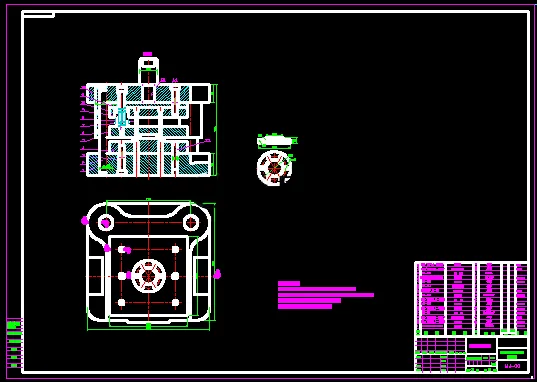

此车用离合器端盖，属于圆形端盖类零件，端面有6个圆孔，对称分布，中间还有一个翻孔，零件形状简单，工序明了，结合工序组合，将零件设计成三套模具，落料拉深，冲孔，冲孔翻孔，其中两套是复合模，结合所计算出来的展开尺寸，以及排样图，设计正装结构的落料拉深模，正装冲孔模，以及倒装结构的冲孔翻孔模，并结合计算的模具零件尺寸，绘制出三套模具结构图及零件图。
