作品包括：

Word设计说明书1份

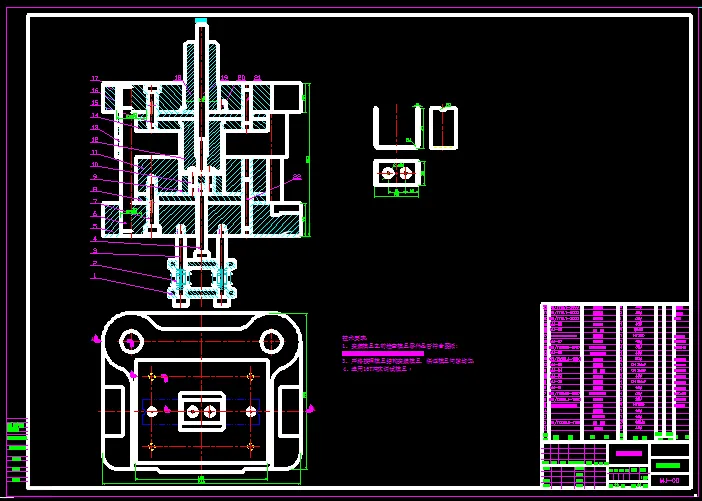

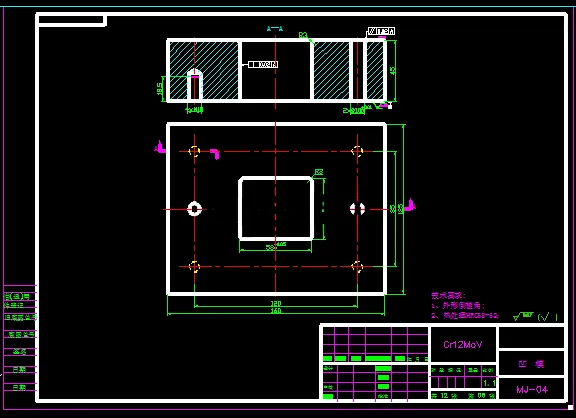

CAD版本图纸，共5张

摘要

此支架，是U形结构，因此叫U形支架，零件形状很容易理解，成型工序只有弯曲，根据任务要求，设计此零件的成型工序模具，通过计算展开尺寸，方便设计成型定位尺寸，弯曲模上模设计打料装置，下模设计弹性顶出装置，利用公式计算出模具外形尺寸和凸凹模尺寸，绘制模具装配图和零件图。
