作品包括：

Word设计说明书1份

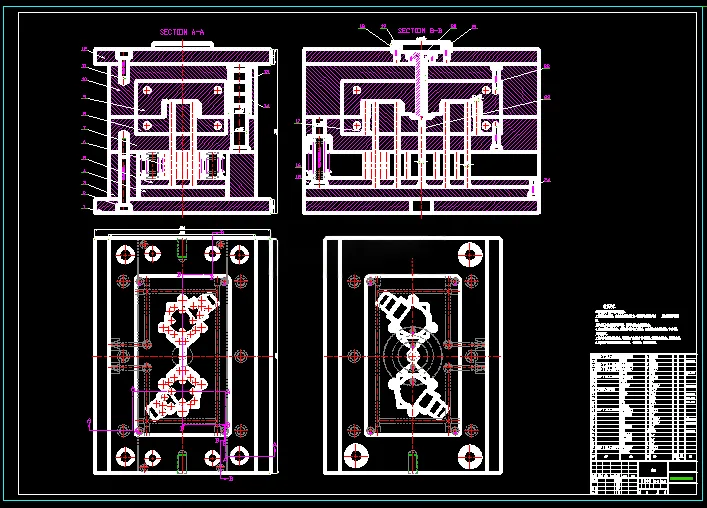

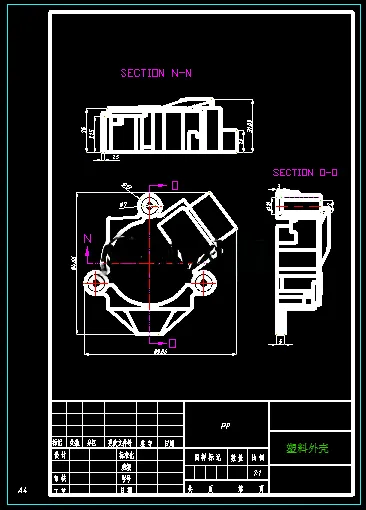

CAD版本图纸，共14张

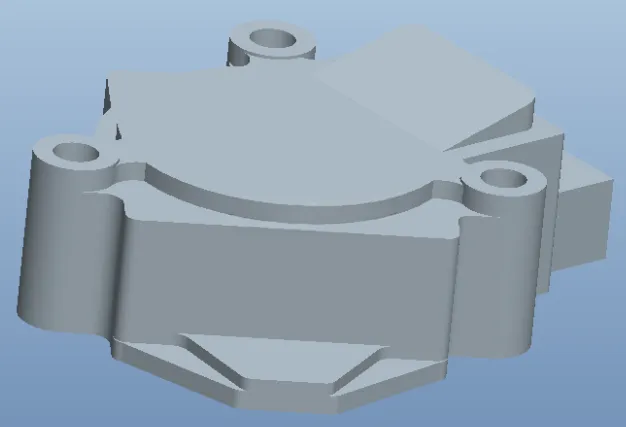

Proe三维图一套

摘要

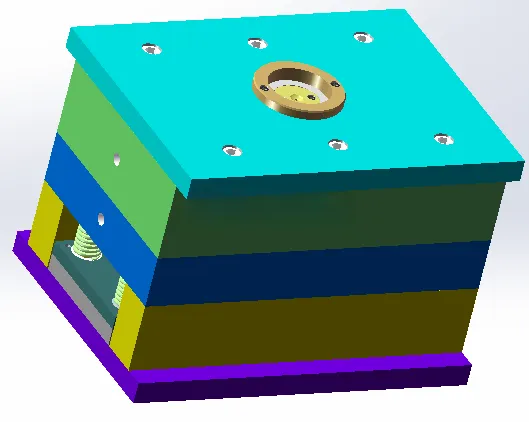

此零件，是通过实物测得，是一个塑料外壳，零件的材料为PP，零件的形状怪异，存在多个台阶，通过形状分析，设计好分型面，设计一模两腔结构，结合型腔计算的尺寸，计算型腔壁厚，然后选择标准模架，设计两板模结构，计算注塑体积，选择合适的注塑机，并按要求绘制三维图，二维图和零件图。
