L669-某大学六层办公楼设计-2400平米 下载积分：200　资料编号： L669

作品包括:

Word版说明书1份,共68页，约12000字

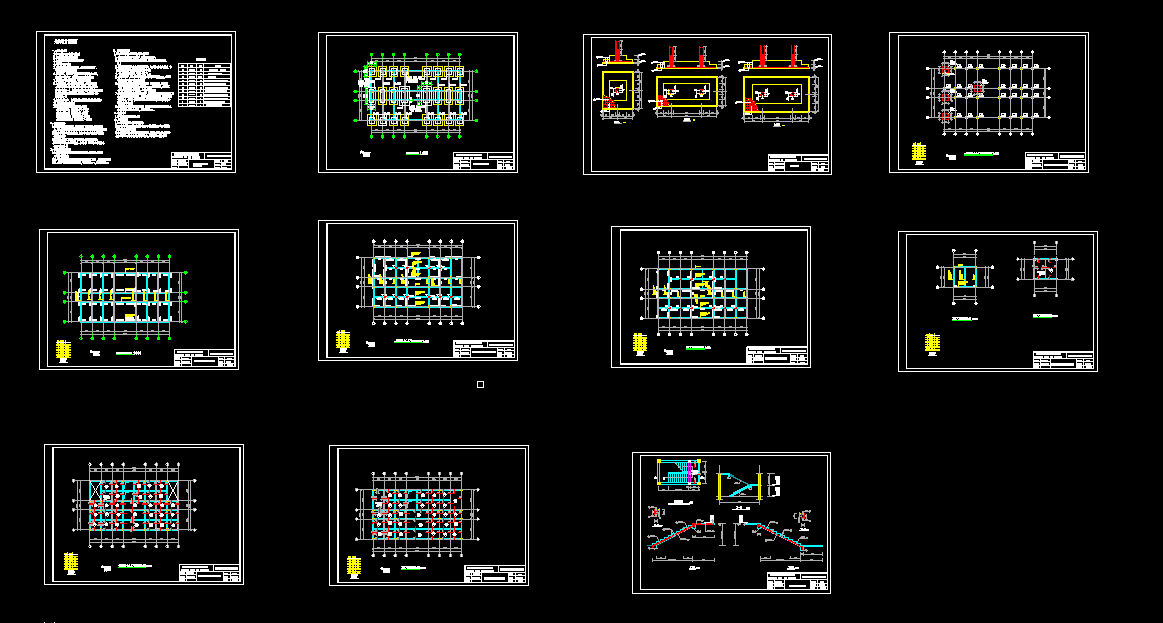

CAD版本图纸，共25张

摘要：该工程为矩形建筑东西长26.4m南北长14.7m，总建筑面积约2400m²，建筑高度16.7m，6层高，层高3.3m，该办公楼满足办公、会议、娱乐等要求。

建筑设计部分包括建筑平面图、立面图、剖面图以及建筑说明图。结构设计时取一榀具有代表性的框架进行设计。结构计算内容有荷载计算、内力计算、内力组合、截面计算等几方面。在确定计算简图之后，按照有关设计规范和规定，采用弯矩分配法计算竖向荷载（恒载及活荷载）作用下的结构内力，再进行重力荷载代表值的计算，用D值法求出在水平地震作用和风荷载作用下的结构内力。此外还进行了框架外的楼梯和基础的设计：对楼梯采用的是板式楼梯；对基础采用了独立基础与联合基础，基础设计包括荷载计算、基础承载力计算、冲切计算、基础配筋计算等等。

关键词：办公楼  钢筋混凝土框架结构体系  弯矩二次分配法  抗震设计  基础设计

 目录

1.工程概况 2

1.1工程名称 2

1.2建筑设计资料 2

1.3设计依据 2

1.4基本数据 2

2.结构布置及计算简图 4

2.1确定结构体系 4

2.2梁柱截面确定 4

2.3框架的跨度与柱高 5

2.4框架梁布置图 5

3.屋盖、楼盖设计 6

3.1屋面板设计 6

3.2楼面板的设计 8

4.重力荷载计算 12

4.1屋面及楼面的永久荷载标准值 12

4.2屋面及楼面的可变荷载标准值 12

4.3梁、柱、墙、窗、门重力荷载计算 12

4.4重力荷载代表值 13

5.框架测移刚度计算 15

5.1梁和柱的线刚度计算 15

6.横向水平地震荷载作用下框架结构的内力和侧移计算 17

6.1横向自振周期的计算 17

6.2水平地震作用及楼层地震剪力的计算 17

6.3水平地震荷载作用下的唯一验算 18

6.4地震荷载作用下框架内力计算 19

7.横向风荷载作用下框架结构的内力 23

7.1风荷载标准值 23

7.2风荷载下的横向框架内力计算 24

7.3柱端弯矩计算（设风荷载从左向右作用） 25

7.4根据节点力平衡来计算 25

7.5作水平风荷载作用下框架的内力图 26

8.竖向荷载作用下框架结构的内力计算 28

8.1计算单元 28

8.2横载计算 28

8.3活载竖向荷载计算 35

9.荷载组合及调整 40

9.1无地震组合 40

9.2有地震组合 40

9.3无地震组合计算 40

9.4有地震组合计算 42

9.5梁端剪力计算 43

10.截面设计 48

10.1.梁的配筋计算 48

10.2框架柱配筋计算 51

10.3基础设计 53

10.4楼梯设计： 57

（1）平台梁设计（PB-1） 57

（2）梯段板设计（TB-1） 58

（3）平台梁设计（PB-2） 58

结   论 60

参考文献 61

致谢 62
