L679-实验中学五层框架结构教学楼设计-3660平米 下载积分：200　资料编号： L679

作品包括:

Word版说明书1份,共70页，约12000字

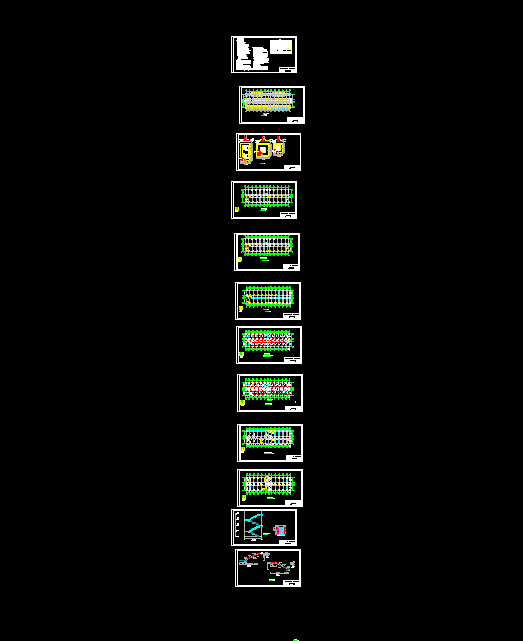

CAD版本图纸，共24张

摘要：该办公楼位于镇江市 ，交通便利，各种生活、生产设施齐全。该工程为矩形建筑，东西长49.8m，南北长14.7m，总建筑面积3660.3m²，建筑高度18.45m，5层高，层高3.6m，该教学楼满足教学、会议、等要求。

结构设计密切联系建筑设计，一现行的有关规范为依据，主要包括结构选型及结构布置、确定计算简图及计算单元、荷载计算、侧移控制、内力组合、构件设计、楼梯设计、基础设计等内容 。本工程采用钢筋混凝土框架结构体系（双向承重），选择了有代表性的一榀框架进行计算。对于竖向荷载作用采用弯矩二次分配法计算，水平荷载作用采用D值法计算。由于本工程位于7度抗震设防区，所以计算时考虑抗震要求，且必须满足规范规定的构造要求。此外还进行了框架外的楼梯和基础的设计：对楼梯采用的是板式楼梯，计算了梯段板、平台梁、平台板；对基础采用了独立基础与联合基础，也计算了独立基础和联合基础。

关键词：教学楼  钢筋混凝土框架结构体系  弯矩二次分配法   D值法

目录

一、工程概况 2

1、工程名称 2

2、建筑设计资料 2

3、设计依据 2

4、基本数据 2

二、结构布置及计算简图 3

1、确定结构体系 3

2、梁柱截面确定（选取轴线标号为10号的那一品框架计算） 3

三、屋盖、楼盖设计 4

1、屋面板设计 4

2.楼面板的设计 7

四、重力荷载计算 9

1、屋面及楼面的永久荷载标准值 9

2、屋面及楼面的可变荷载标准值 10

3、梁、柱、墙、窗、门重力荷载计算 10

4、重力荷载代表值 10

五、框架侧移刚度计算 13

1、梁和柱的线刚度计算 13

六、横向水平地震荷载作用下框架结构的内力和侧移计算 14

1、横向自振周期的计算 14

2、水平地震作用及楼层地震剪力的计算 14

3、水平地震荷载作用下的位移验算 15

4、地震荷载作用下框架内力计算 16

七、横向风荷载作用下框架结构的内力 19

八、竖向荷载作用下框架结构的内力计算 24

1计算单元 24

2 恒载标准值计算（见重力荷载计算部分） 24

3.活载计算 32

九、荷载组合及调整 37

十、截面设计 44

1、梁的配筋计算 44

2丶柱的配筋计算 47

十一丶基础设计 50

1丶A轴独立基础设计 50

2丶B、C轴联合基础设计 53

十二丶楼梯设计 55

十三丶参考文献

十四丶致谢
