L681-五层L型实验中学教学楼设计-4123平米 下载积分：200　资料编号： L681

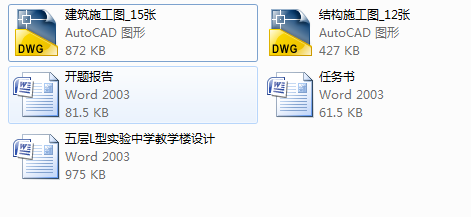

作品包括:

Word版说明书1份,共71页，约15000字

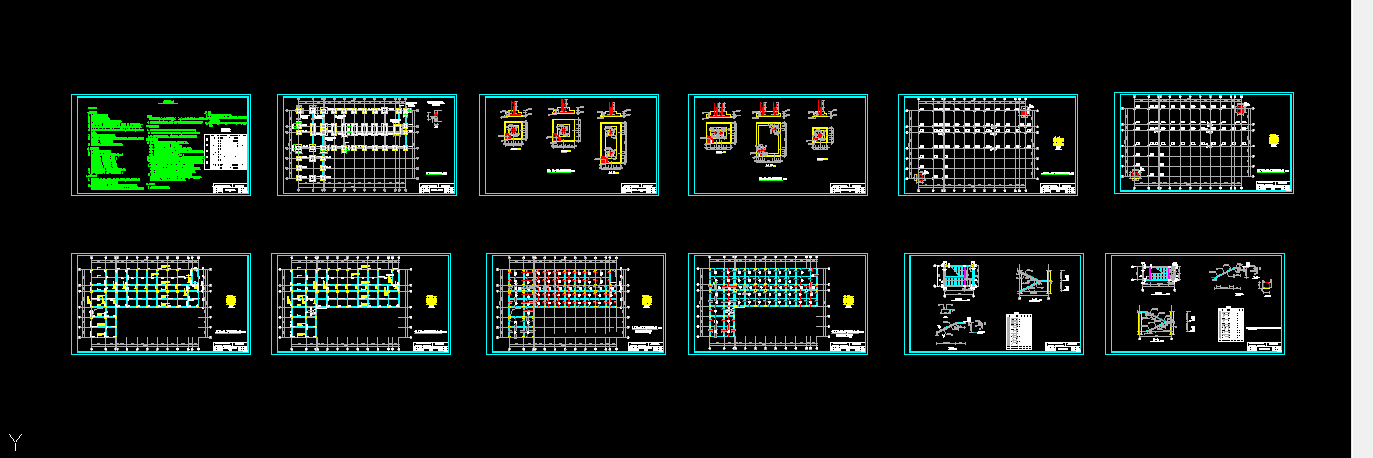

CAD版本图纸，共27张

摘要：该教学楼位于武穴市郊区 ，交通便利，各种生活、教学设施齐全。该工程为L形建筑，东西长44.7m，南北长28.44m，总建筑面积约4123.1m²，建筑高度21.9m，5层高，层高4.2m，该教学楼满足教学、会议等要求。

结构设计与建筑设计密切联系，以现行的有关规范为依据，进行主要包括结构选型及结构布置、确定计算简图及计算单元、荷载计算、侧移控制、内力组合、构件设计、楼梯设计、基础设计等内容的设计计算 。本工程采用钢筋混凝土框架结构体系（双向承重），选择了有代表性的一榀框架进行计算。对于竖向荷载作用采用弯矩二次分配法计算，水平荷载作用采用D值法计算。由于本工程位于6度抗震设防区，属于乙类建筑，所以计算时不考虑抗震要求，但必须满足规范规定的构造要求。此外还进行了框架外的楼梯和基础的设计：对主要楼梯采用的是梁式楼梯，计算了梯段板、梯段斜梁，平台梁、平台板；对辅助楼梯采用的是板式楼体，但在计算书上未进行计算，而在结构图上进行了说明。对基础采用了独立基础与联合基础，并分别进行了计算。

关键词：教学楼  钢筋混凝土框架结构体系  弯矩二次分配法   D值法

目  录

1. 工程概况 2

1.1 工程名称 2

1.2 建筑设计参数 2

1.3 设计依据 2

2. 结构布置及计算详图 3

2.1 确定结构体系 3

2.2 梁柱截面的确定 3

2.3 框架的跨度与柱高 4

2.4 框架梁布置图 4

3. 板的计算 5

3.1 设计资料 5

3.2 屋面板计算 5

3.3 楼面板计算 7

4. 框架结构设计 10

4.1 结构选型及材料选用 10

4.2 框架计算简图及梁柱线刚度 10

4.3  荷载计算 12

4.4 风荷载计算 19

4.5 风荷载作用下的位移验算 20

5. 内力计算与组合 22

5.1 基本假定 22

5.2 计算绘制内力图 22

5.3  内力组合 31

5.4  柱截面设计与配筋计算(E轴柱） 40

6.1 标准层楼梯设计 48

6.2 设计资料： 48

6.3 楼梯设计计算 49

7. 基础设计 53

7.1  设计资料 53

7.2  D轴柱下独立基础设计 53

7.3  E,F轴柱下联合基础设计 57

附表-1 60

附表-2 61

参考文献 62

致  谢 63
