L688-五层L型教学楼设计-3980平米 下载积分：200　资料编号： L688

作品包括:

Word版说明书1份,共82页，约16000字

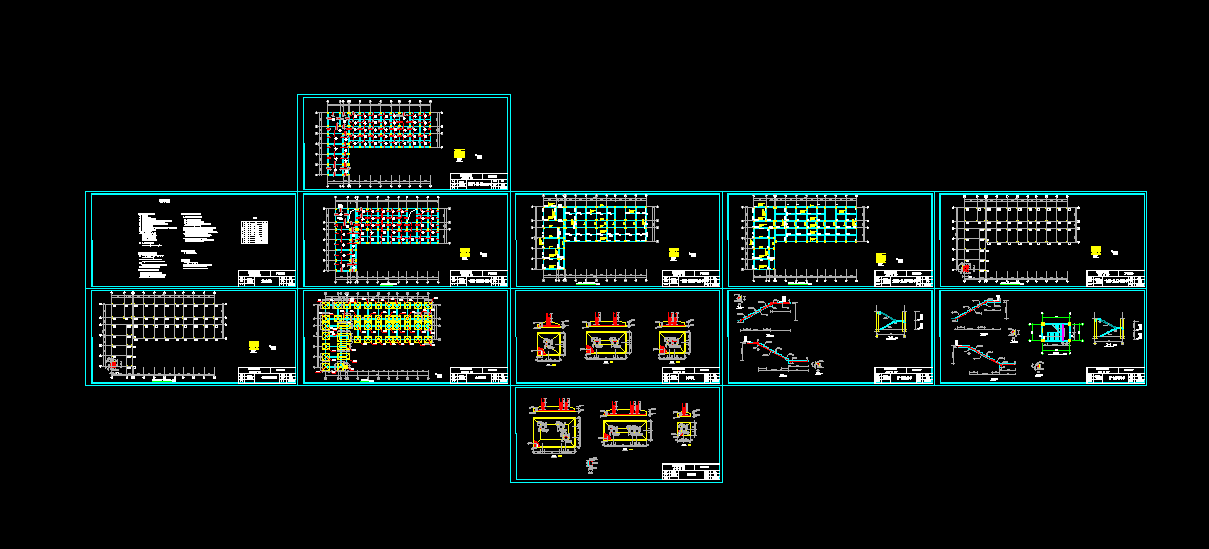

CAD版本图纸，共28张

摘要：该教学楼位于南昌市郊区 ，交通便利，各种生活、生产设施齐全。该工程为矩形建筑，东西长44.46m，南北长27.00m，总建筑面积约3980m²，建筑高度19.5m，5层高，层高3.9m，该教学楼满足教学、办公等要求。

结构设计密切联系建筑设计，一现行的有关规范为依据，主要包括结构选型及结构布置、确定计算简图及计算单元、荷载计算、侧移控制、内力组合、构件设计、楼梯设计、基础设计等内容 。本工程采用钢筋混凝土框架结构体系（双向承重），选择了有代表性的一榀框架进行计算。对于竖向荷载作用采用弯矩二次分配法计算，水平荷载作用采用反弯点法计算。由于本工程位于7度抗震设防区，属于乙类建筑，所以计算时考虑抗震要求，同时必须满足规范规定的构造要求。此外还进行了框架外的楼梯和基础的设计：对楼梯采用的是梁式楼梯，计算了梯段板、梯段斜梁，平台梁、平台板；对基础采用了独立基础与联合基础，也计算了独立基础和联合基础。

关键词：教学楼  钢筋混凝土框架结构体系  弯矩二次分配法   反弯点法

目录

   前言 1

1  建筑设计及原始资料 2

    1.1工程概况 2

1.2  设计资料 2

1.3 平面布置形式 2

2  板的计算 4

2.1结构布置及计算简图 4

2.2屋盖楼盖设计 5

3  框架结构设计 12

3.1 结构选型及材料选用 12

3.2 框架计算简图及梁柱线刚度 12

3.3 荷载计算 14

3.4 风荷载作用下的位移验算 20

3.5 重力荷载代表值 21

3.6 内力计算 29

3.7 内力组合 40

3.8 柱截面设计与配筋计算 54

4  楼梯设计 64

4.1标准层楼梯设计 64

4.2楼梯设计资料 65

5  基础设计 69

5.1 设计资料 69

5.2 D轴柱下独立基础设计 69

5.3 FG轴柱下联合基础设计 72

   参考文献

   致谢
