M280-八层框架结构综合办公楼设计-5143平米 下载积分：200　资料编号： M280

作品包括:

Word版说明书1份,共114页，约20000字

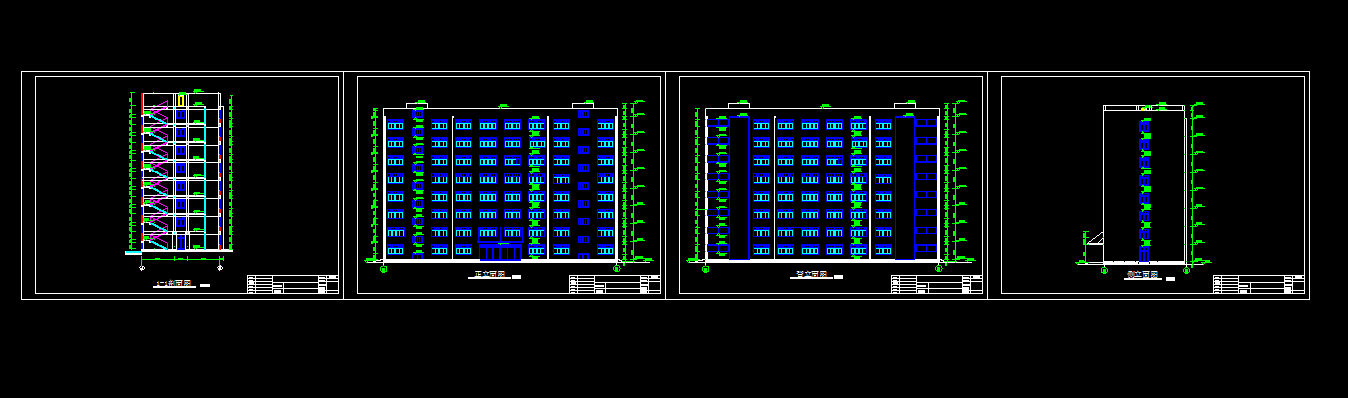

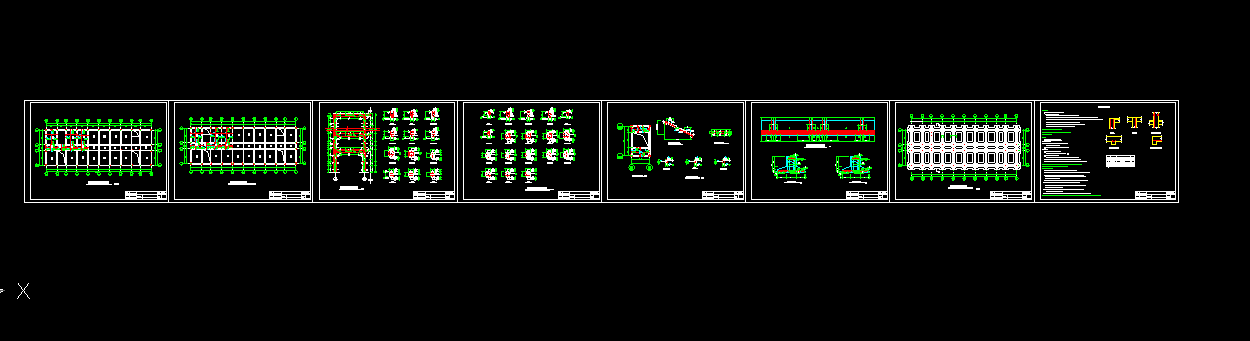

CAD版本图纸，共18张

摘 要

    本工程为......,采用框架结构，主体为八层，本地区抗震设防烈度为7度，场类别为II类场地。基本风压0.45 ，基本雪压0.35 。楼﹑屋盖均采用现浇钢筋混凝土结构。

    本设计贯彻“实用、安全、经济、美观”的设计原则。按照建筑设计规范，认真考虑影响设计的各项因素。根据结构与建筑的总体与细部的关系。

    本设计主要进行了结构方案中横向框架第④轴抗震设计。在确定框架布局之后，先进行了荷载的计算,包括恒荷载、活荷载，再组合得线荷载和集中荷载；风荷载，计算出它们对框架的水平作用；地震荷载，利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小。接着计算竖向荷载（恒载及活荷载）作用下的结构内力（弯矩二次分配法），再求出在水平荷载作用下的结构内力（D值法），然后进行内力组合（包括一般组合和考虑地震的组合）， 选取最安全的结果计算配筋（考虑地震和不考虑地震中取较大值）。此外还进行了结构方案中的楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制，对楼板进行了配筋计算，本设计采用柱下钢筋混凝土条形基础。

    整个结构在设计过程中，严格遵循相关的专业规范的要求，参考相关资料和有关最新的国家标准规范，对设计的各个环节进行综合全面的科学性考虑。总之，适用、安全、经济、使用方便是本设计的原则。设计合理可行的建筑结构方案是现场施工的重要依据。

    [关键词]： 框架结构，抗震设计，荷载计算，内力计算，计算配筋

目  录

第1章 工程概况  ……………………………………………………………………1

第2章 结构选型及布置  ……………………………………………………………2

第3章 框架计算简图及梁柱线刚度 ………………………………………………19

3.1框架梁截面尺寸确定 ……………………………………………………………19

3.2框架柱截面尺寸确定 ……………………………………………………………19

第4章 荷载计算 ……………………………………………………………………21

4.1屋面及楼面的永久荷载标准值 …………………………………………………21

4.2梁自重 ……………………………………………………………………………22

4.3柱自重 ……………………………………………………………………………22

4.4墙自重 ……………………………………………………………………………22

4.5门窗自重 …………………………………………………………………………22

4.6活荷载标准值 ……………………………………………………………………22

第5章 楼板设计 ……………………………………………………………………33

5.1楼板平面图 ………………………………………………………………………33

5.2标准层A、B和C板的配筋计算 ………………………………………………33

5.3标准层E、F、G和H板的配筋计算  …………………………………………33

5.4顶层A、B、C和D板的配筋计算  ……………………………………………33

5.2顶层E、F、G和H板的配筋计算  ……………………………………………33

第6章 楼梯设计 ……………………………………………………………………42

6.1楼梯段斜梁设计 …………………………………………………………………42

6.2荷载计算 …………………………………………………………………………42

6.3荷载效应组合 ……………………………………………………………………42

6.4计算简图 …………………………………………………………………………42

6.5内力计算 …………………………………………………………………………42

6.6配筋计算 …………………………………………………………………………42

第7章 横向框架在竖向荷载作用下的计算简图 …………………………………51

7.1横向框架在恒荷载作用下的计算简图 …………………………………………51

7.2横向框架在活荷载作用下的计算简图…………………………………………51

第8章 横向框架在荷载作用下的内力计算………………………………………55

8.1横向框架在恒荷载作用下的内力计算…………………………………………55

8.1横向框架在活荷载作用下的内力计算…………………………………………55

第9章 横向框架在水平地震力作用下的内力和位移计算………………………62

9.1重力荷载代表值计算……………………………………………………………62

9.2横向框架的水平地震作用及位移计算…………………………………………66

第10章 框架的内力组合 …………………………………………………………71

10.1横向框架梁的内力组合 ………………………………………………………71

10.2横向框架柱的内力组合 ………………………………………………………71

第11章 截面设计 …………………………………………………………………85

11.1框架梁 …………………………………………………………………………85

11.2框架柱 …………………………………………………………………………91

第12章 基础设计 …………………………………………………………………89

12.1设计资料 ………………………………………………………………………89

12.3本章小结 ………………………………………………………………………91

致谢 …………………………………………………………………………………95

参考文献 ……………………………………………………………………………96
