M694-高安市桥北路商务大厦设计-6层4200平米 下载积分：200　资料编号： M694

作品包括:

说明书1份，共92页，约14000字左右

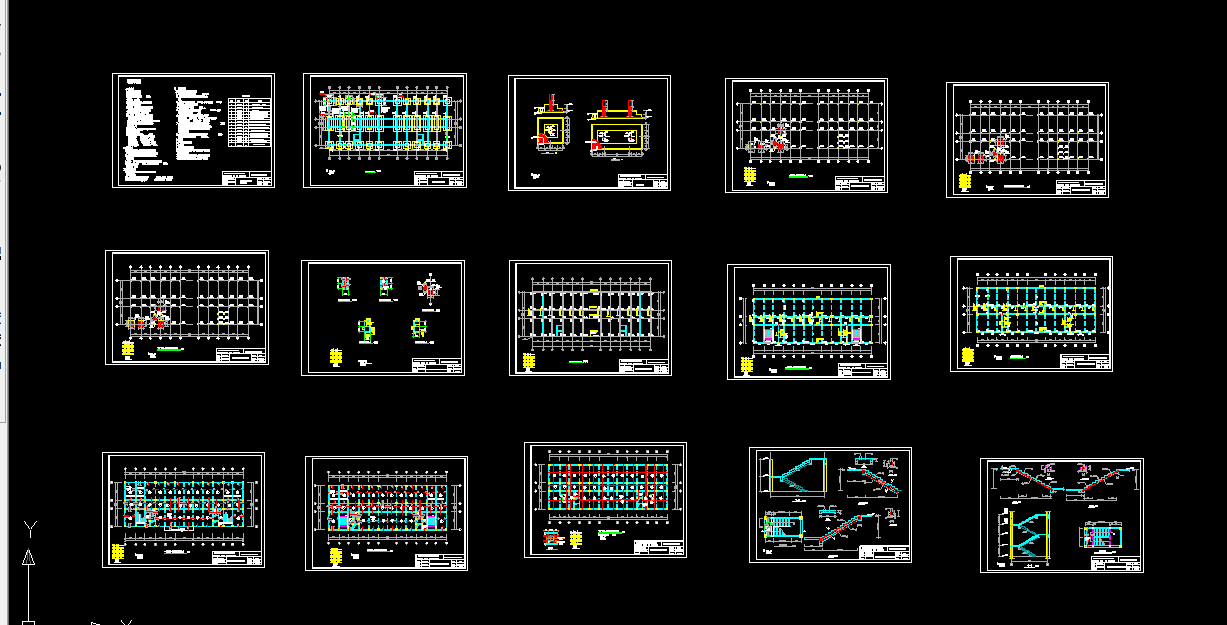

CAD图版本图纸，共30张

高安市桥北路商务大厦设计

摘要：本工程为商务大厦，位于高安市中心地段，建筑设施齐全，红线60mx40m。为满足周边居民日常要求，底层做商场使用，其余层做办公用房使用。工程为矩形建筑，东西长43.2m，南北长16.2m，总建筑面积约为4200m2。底层层高4.0m，其余层层高3.6m，建筑层数6层。该工程采用混凝土框架结构。整个设计包括建筑设计和结构设计两个部分。

建筑设计部分，根据建筑规范和使用功能等因素初步确定建筑布局，其中包括建筑体形；合理安排厕所、楼梯、电梯位置等。再结合选用的材料、做法进一步确定具体尺寸。

结构设计部分，应根据建筑设计、各类规范要求、商务大厦使用要求、场地地质条件和材料供应情况等确定结构布置方案。选择有代表性的一榀框架进行计算，确定计算简图及计算单元。进一步进行荷载计算（包括底层，屋面，楼面恒、活载）、内力计算（风荷载和水平地震荷载采用D值法计算，竖向荷载作用采用弯矩二次分配法计算）、内力组合、梁和柱的配筋计算、楼梯设计、基础设计等内容 。由于本地区抗震设防烈度为7度，本工程属于丙类建筑，抗震等级为III级所以计算时需要考虑抗震要求，但必须满足规范规定的构造要求。

在上述工作的基础上，采用天正、AutoCAD及PKPM等软件绘制出建筑施工图和结构施工图。

关键词：商务大厦，钢筋混凝土框架结构，建筑设计，结构设计，弯矩二次分配法

前 言 1

一、工程概况 2

1、工程名称 2

2、建筑设计资料 2

3、设计依据 2

4、结构设计资料 2

二、结构布置及计算简图 3

1、确定结构体系 3

2、梁柱截面初估 4

三、屋盖、楼盖设计 6

1、屋面板设计 6

2.楼面板荷载及楼面板设计 9

四、重力荷载计算 12

1、屋面及楼面的永久荷载标准值 12

2、屋面及楼面的可变荷载标准值 13

3、梁、柱、墙、窗、门重力荷载计算 13

4、重力荷载代表值 13

五、框架侧移刚度计算 16

1、梁和柱的线刚度计算 16

六、横向水平地震荷载作用下框架结构的内力和侧移计算 19

1、横向自振周期的计算 19

2、水平地震作用及楼层地震剪力的计算 19

3、水平地震荷载作用下的唯一验算 20

4、地震荷载作用下框架内力计算 21

七、横向风荷载作用下框架结构的内力和侧移计算 26

⑴风荷载标准值 26

2、风荷载下的横向框架内力计算 29

八、竖向荷载作用下框架结构的内力计算 34

（1）计算单元 34

（2）恒载标准值计算 36

（3）活荷载标准值计算 40

九、荷载组合及调整 52

十、截面设计 61

1、框架梁的配筋计算 61

2丶框架柱的配筋计算 65

十一丶基础设计 69

1.A轴独立基础设计 70

2.B、C轴联合基础设计 72

十二丶楼梯设计 74

1.标注层板式楼梯设计 74

2.底层梁式楼梯设计 79

参考文献 86

致   谢 87
