N102-φ2600筒辊磨液压系统及料流控制装置设计 下载积分：50　资料编号： N102

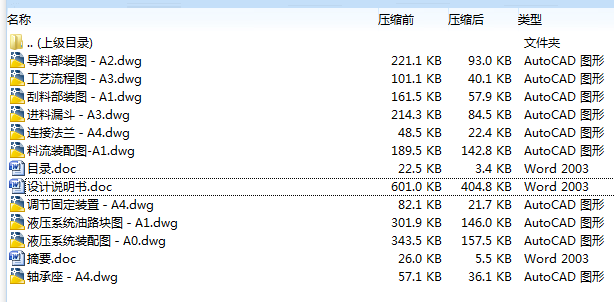

作品包括:

word版本说明书一份，共19页，约7800字

CAD版本图纸，共10张

A0-液压系统装配图.dwg

A1-刮料部装图.dwg

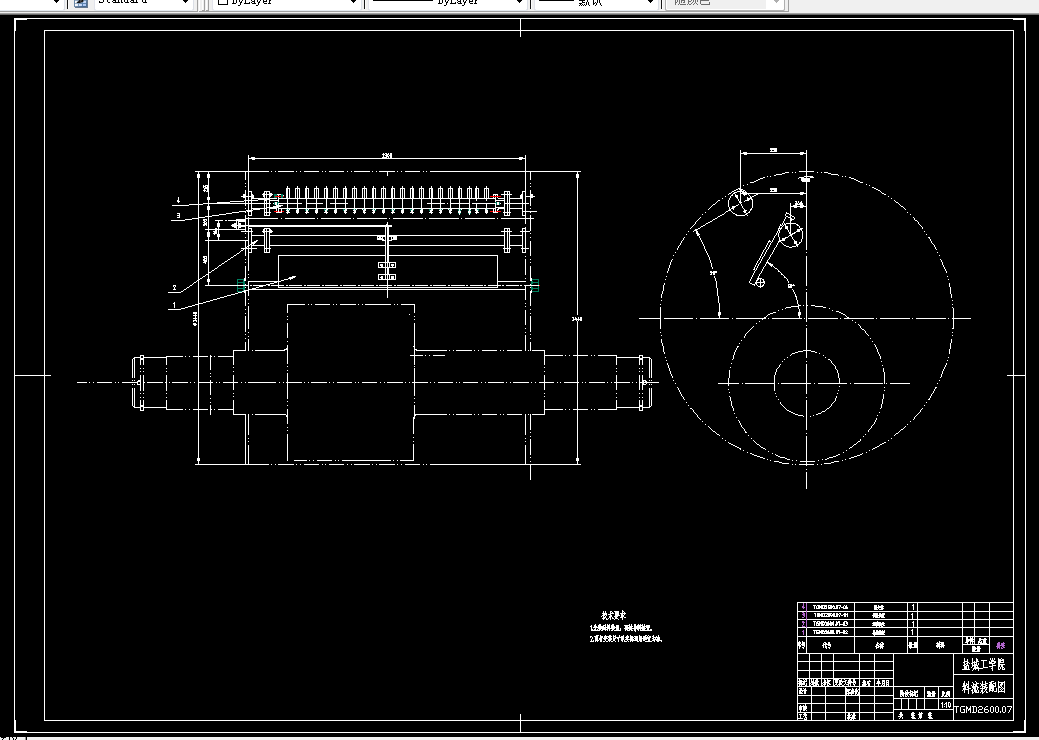

A1-料流装配图.dwg

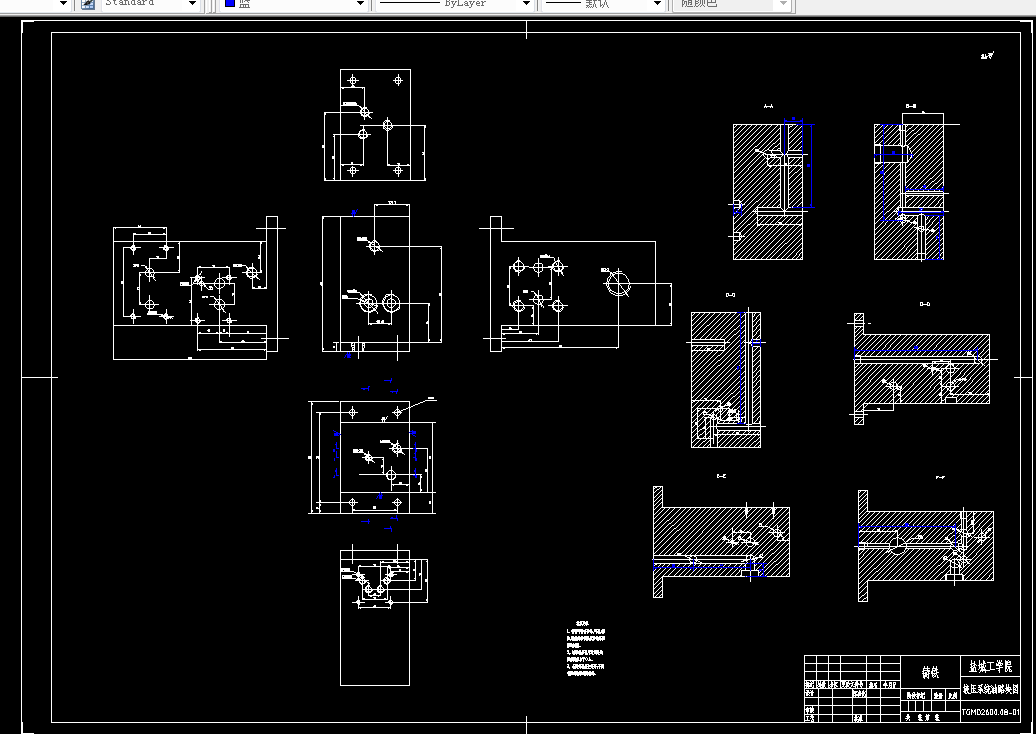

A1-液压系统油路块图.dwg

A2-导料部装图.dwg

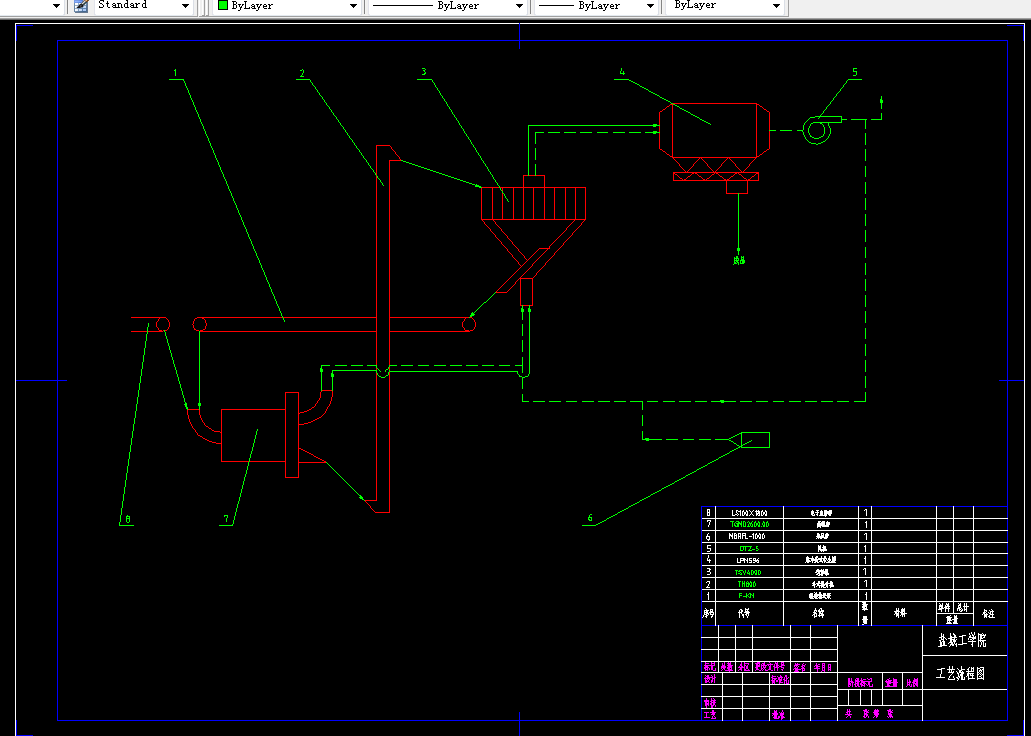

A2-工艺流程图.dwg

A3-进料漏斗.dwg

A4-调节固定装置.dwg

A4-连接法兰.dwg

A4-轴承座.dwg

目录

1 前言 1

2 液压系统设计 4

2.1 设计要求 4

2.2 总体规划 4

2.3 计算泵的流量、选择液压泵 5

2.4 选择液压控制元件 9

2.5 液压辅助件的选择 10

3 料流控制装置设计 14

3.1 进料装置设计 14

3.2 导料装置设计 14

3.3 出料装置设计 15

4 系统总体评价与可行性分析 16

5 结论 17

参考文献 18

致谢 19

附录 20

φ2600筒辊磨液压系统及料流控制装置设计

摘 要：筒辊磨是近年来人们在深入研究粉磨机理和现有的粉磨设备的基础上,开发出来的一种具有球磨机的质量和可靠性、立磨的紧凑结构和辊压机的低能耗的全新结构的新型粉磨设备,它的优势为挤压粉磨找到了一条能充分发挥节能潜力的新途径。法国FCB公司于1993年推出了第一台筒辊磨，我国牡丹江水泥厂已引进该设备。本课题的内容主要包括筒辊磨液压系统和料流控制装置设计。液压系统主要包括以下几个部分：第一部分，液压系统原理设计；第二部分，液压元件选型；第三部分，油路块设计；第四部分，液压泵站设计。料流控制装置设计包括进料、刮料和导料三个部分。因本设计在国内仍无成功案例可寻，可以反求牡丹江水泥厂φ3800筒辊磨来完成本设计。
