S551采矿工程毕业设计（论文）-温家梁三号煤矿年产60万吨初步设计 下载积分：300　资料编号： S551

作品包括:

Word版说明书1份，87页，约38000字

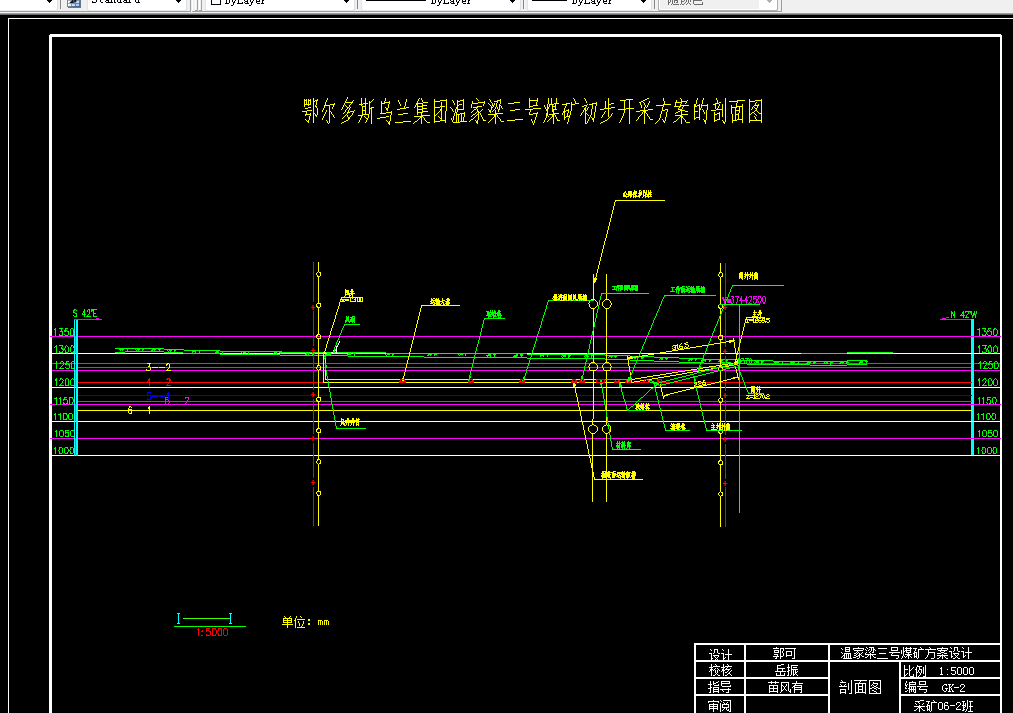

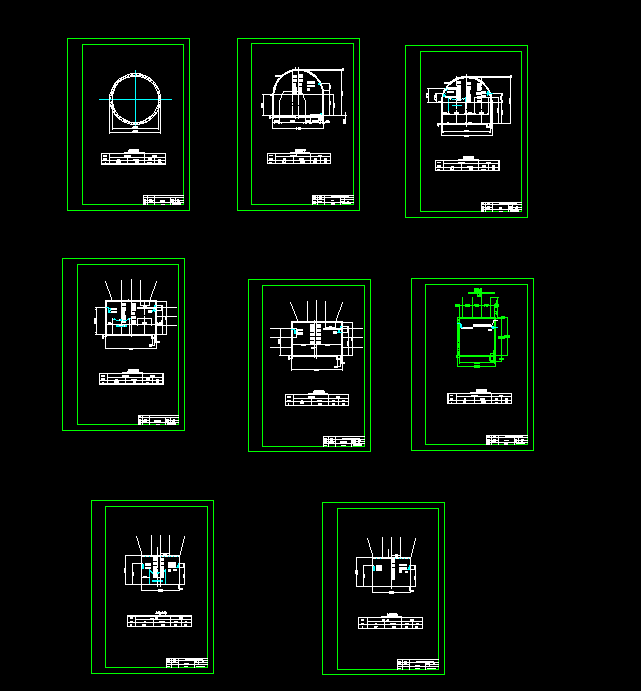

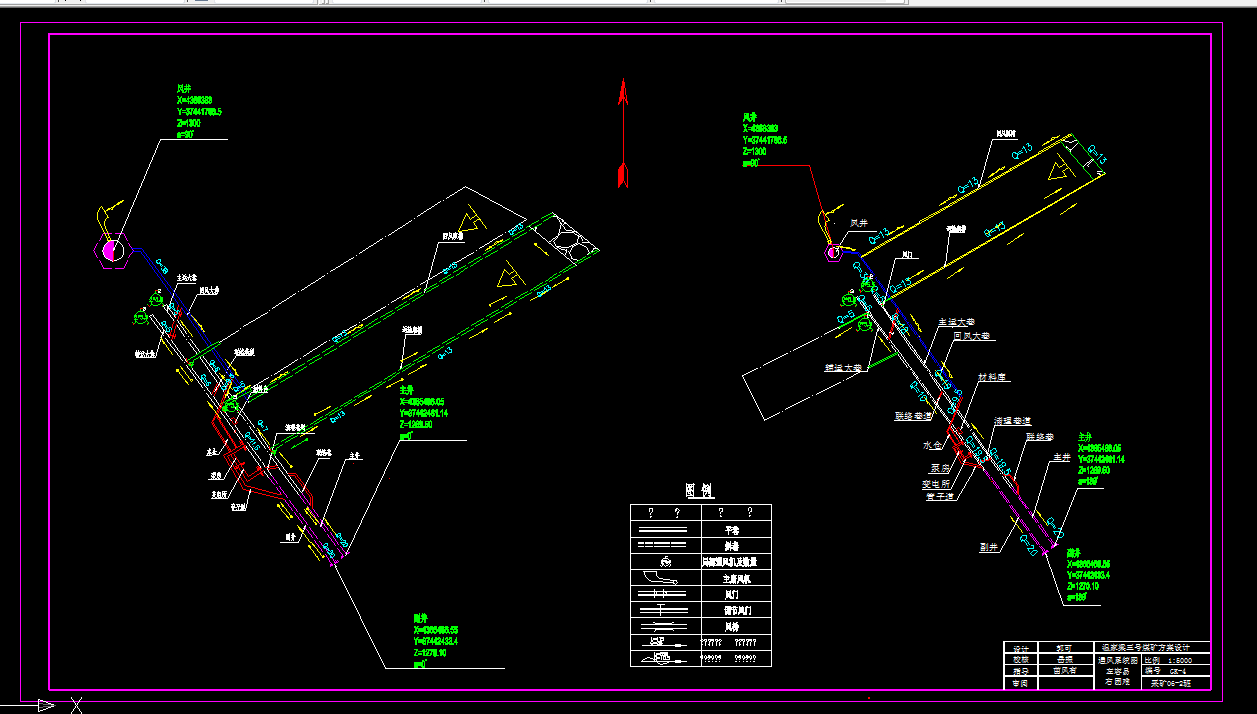

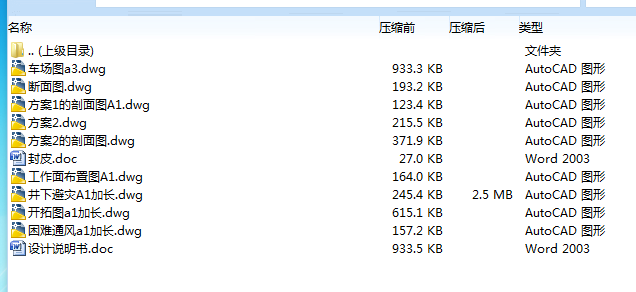

CAD版本图纸，共9张

摘要

温家梁三号煤矿是由三个煤矿整合而成，本设计是以各煤层（五层）均可采的前提下进行的。该井田东西长2.37km，南北长2.14km ,  总面积为3.0996km2。煤层倾角为小于3°。工业储量是2350.76万吨，可采储量为1501.067万吨。设计年产量为60万吨，服务年限为19.2年。

将五层煤分为两组：3-2和4-2为前期开采组，5-1、5-2和6-1为后期开采组，设计两个水平：1215m和1160m，即4-2煤层和5-2煤层的底板。由新掘进的主、副斜井和新开的立井进行开采的，运输方面主井使用胶带输送机进行的，副井使用无轨胶轮车进行，以及一些辅助运输设备，保证掘进和运输工作的顺利进行。

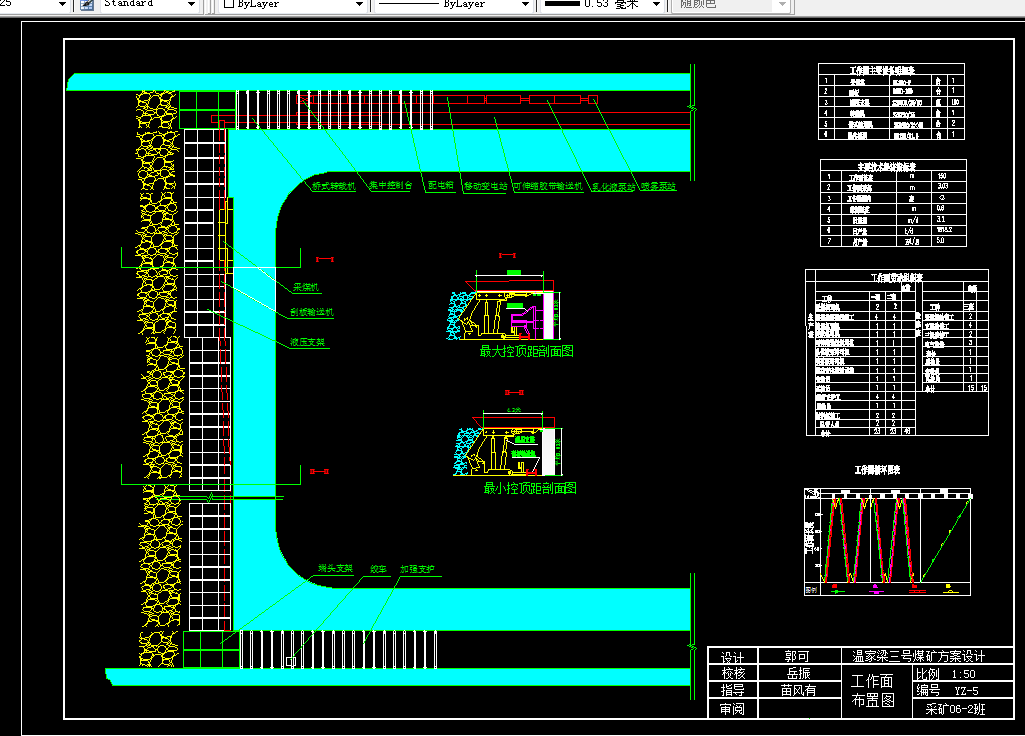

考虑到该煤矿的具体埋藏特征，该设计决定使用综合机械化采煤。回采工作面布置长度为150m，年推进1188m，经过计算选择了MG300-W双滚筒采煤机、SGWD-180刮板机、ZZ6000/25/50悬移支架等相关的设备。最终使得设计回采工作顺利完成。

根据该矿井的瓦斯，煤尘，自燃，地温以及开拓方案的布置，选择中央分列式机械抽出式，在掘进巷道采用局扇压入式通风方式进行的，通过风量和风阻的计算，最终选择了k40-6-No19型抽出式轴流风机来保证通风顺畅。

该设计了矿井的开拓，运输，通风和回采方式，以及排水供电等系统，工期为16个月。

关键词：开拓布置  设备选型  采煤方法   通风系统

目录

摘要 - 1 -

前言 - 5 -

第一章  井田概况及地质特征 - 7 -

第一节  井田概况 - 7 -

第二节  地质特征 - 9 -

第二章  井田开拓 - 19 -

第一节  井田境界 - 19 -

第二节  储量 - 19 -

第三节  矿井设计生产能力及服务年限 - 21 -

第四节  井田开拓 - 23 -

第五节  井   筒 - 28 -

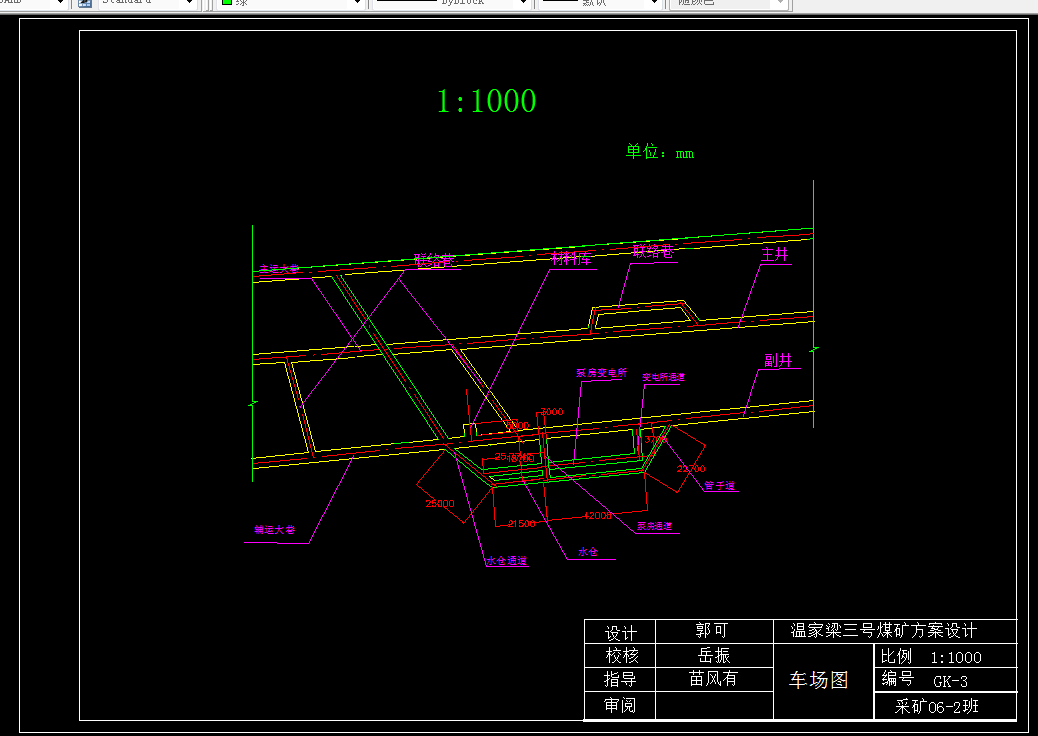

第六节  井底车场及硐室 - 28 -

第三章  大巷运输及设备 - 30 -

第一节  运输方式的选择 - 30 -

第二节  运输设备选型 - 31 -

第四章  盘区布置及装备 - 33 -

第一节  采煤方法 - 33 -

第二节  盘区布置 - 42 -

第五章  通风与安全 - 44 -

第一节  概况 - 44 -

第二节  矿井通风 - 45 -

第三节  通风设备 - 52 -

第六章 建井工期 - 57 -

第一节  施工准备 - 57 -

第二节  建井工期 - 57 -

第七章  排水和供电 - 60 -

第一节  排水 - 60 -

第二节  供电 - 63 -

第八章  职业安全卫生 - 65 -

第一节  概述 - 65 -

第二节 建筑物及场地布置 - 65 -

第三节  职业危害因素分析及防范措施 - 65 -

第九章  环境保护 - 68 -

第一节  自然环境现状 - 68 -

第二节  防护措施 - 69 -

第三节  水土保持与绿化 - 72 -

第十章  技术经济 - 74 -

第一节  劳动定员及劳动生产率 - 74 -

第二节  主要技术经济指标 - 75 -

参考文献 - 79 -

翻译 - 80 -

锚网支护在综采工作面撤架通道中的应用 - 80 -

FEATURE ARTICLE - 82 -
