T069-某五层框架商住楼设计3500平米 下载积分：150　资料编号： T069

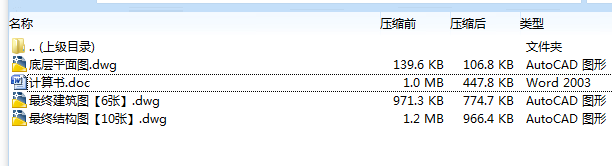

作品包括:

WORD版本说明书1份,共37页，约7500字

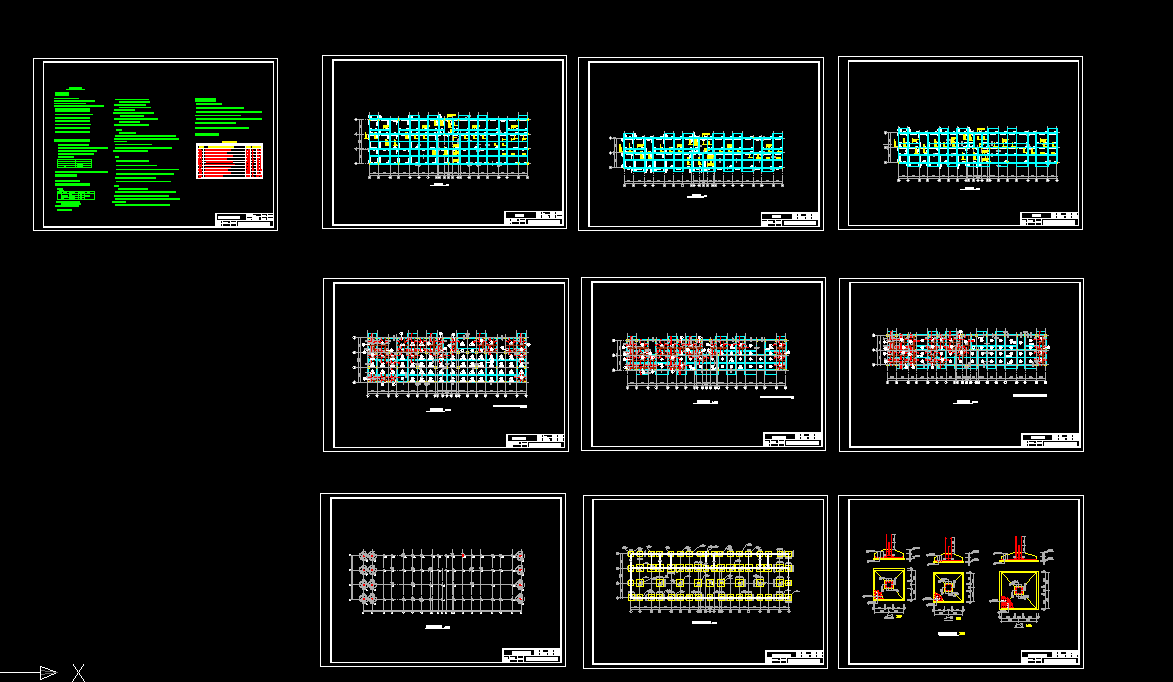

CAD版本图纸，共17张

[摘要]

在这个设计中，我详尽介绍了我设计的商店-住宅楼的细节。此设计书包括：建筑设计，结构设计计算.

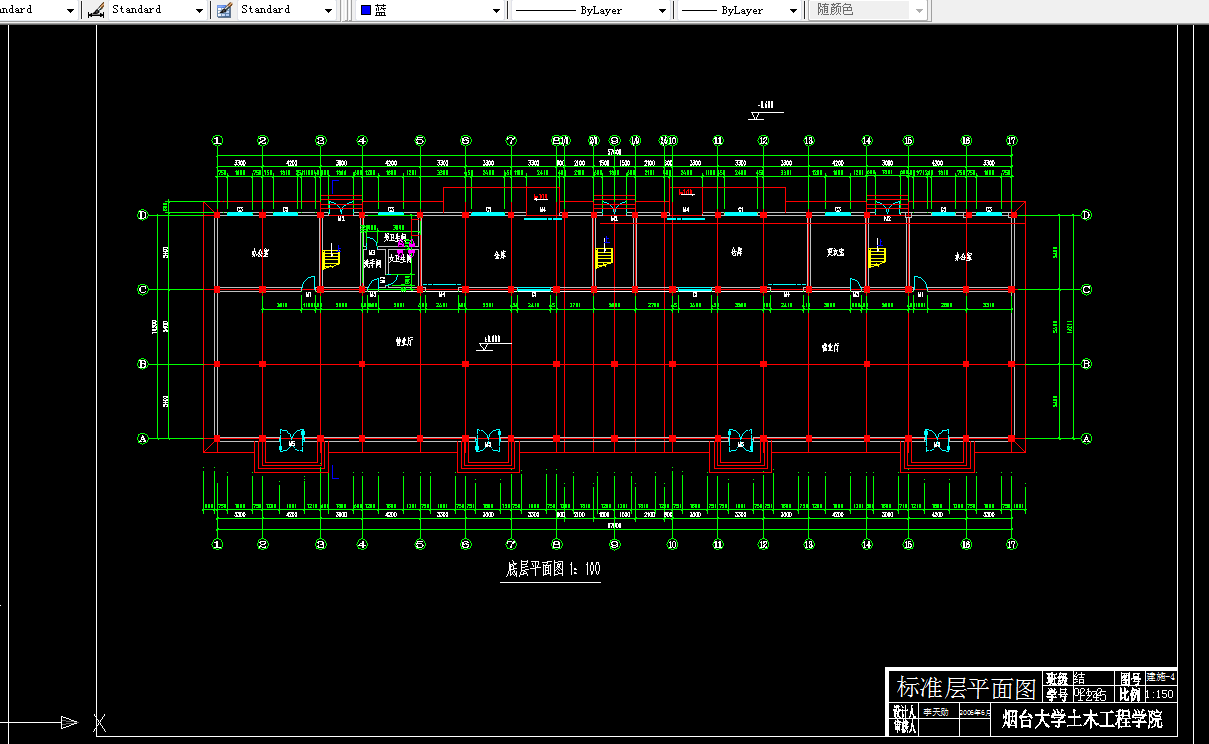

建筑设计部分包括：建筑方案的确定、平面图布置、立面图布置、剖面图设计。结构设计计算是本书的主要所在. 在结构设计中,由荷载(包括竖向荷载和横向荷载)计算到各荷载标准值作用下的内力计算,然后按照设计的不同标准,进行荷载内力组合.在计算得到荷载效应之后,进行现浇板梁柱的截面设计以及楼梯的设计计算，最后对基础进行了具体的设计。在以上的设计中特别考虑到建筑抗震设防的要求，对建筑的在地震荷载下与非地震荷载的要求加以区分，作出了具体的设计。

[关键词]建筑设计；结构设计；抗震设防

                                目录

第一章：设计说明…………………………………………………………………3

一、工程概况 ……………………………………………………………………3

二、结构布置选型 ………………………………………………………………3

第二章：框架设计计算…………………………………………………………4

一、结构布置及构件尺寸自重.…………………………………………………4

二、水平地震作用下框架横向侧移计算.　……………………………………7

　 1、横梁及柱线刚度　　……………………………………………………7

2、结构基本自振周期　……………………………………………………8

3、横向水平地震作用　　…………………………………………………9

4、横向框架抗震变形验算。………………………………………………9

5．水平地震作用下，横向框架的内力分析。……………………………10

三、风荷载作用下横向框架的内力分析。……………………………………14

1.风荷载计算………………………………………………………………14

2、风荷载作用下各柱的剪力及弯矩计算………………………………14

四、竖向荷载作用下框架结构的内力计算……………………………………17

1.恒荷载计算：……………………………………………………………18

2.满布活荷载计算：………………………………………………………20

五、内力组合……………………………………………………………………22

第三章：构件配筋计算 …………………………………………………………22

一、梁的设计……………………………………………………………………22

二、柱的设计……………………………………………………………………24

三、楼梯设计 ……………………………………………………………………26

1、楼梯梯段设计……………………………………………………………26

2、平台板设计………………………………………………………………27

3、平台梁设计………………………………………………………………28

第四章：基础设计………………………………………………………………30

一、基础底面尺寸及地基承载力计算…………………………………………30

二、基础受冲切承载力验算……………………………………………………31

三、基础底板配筋计算 …………………………………………………………32

参考文献…………………………………………………………………………35

致谢………………………………………………………………………………36

副表………………………………………………………………………………37

第一章  设计说明

一．工程概况说明：

1．根据城市商业网点的布局需要和居住区的规划，拟在居住区的中心地段新一栋商店—住宅楼，底层为百货商店，上部为住宅，满足居民的居住，同时也方便的市民生活。

2．场地选择基地二。该工程建筑总面积约为3480平方米，建筑总层数为5层，总层高为17.4米，其中底层商店层高为4.5米，住宅区层高为3.0米。

3、气象条件：基本风压是0.55KN/㎡，基本雪压是0.4 KN/㎡。

4．本工程处于烟台地区，抗震设防裂度为7度，地震时设计基本加速度为0.10g，属第一组，抗震等级为三级。

5、工程地质条件：地面粗糙类别为A类，属二类建筑场地，基础持力层为粘粒含量ρ≤ 10%的粉土，地基承载力特征值Fak =180KPa，地下水位在天然地面下2.8m，且无侵蚀性。

6、设计标高。室内设计标高±0.000相当于绝对标高由现场确定，室内外高差0.60m。

7、门窗做法：所用门窗均为木门，铝合金窗。

8、混凝土强度等级C25，受力钢筋采用HPB335。

二.结构造型布置

1.结构形式的选择

结构形式有框架结构、剪力墙结构、框架剪力墙结构。

本工程为五层住宅，用框架结构。

2.结构布置

变形缝有伸缩缝、沉降缝、抗震缝三种。

①  伸缩缝的设置主要与结构的长度有关，当房屋的尺寸过长时，为避免温度和混凝土收缩使房屋产生裂缝，必须设置伸缩缝，本工程不需要设置伸缩缝。

② 沉降缝是设置，主要与房屋承受的上部荷载及地基差异有关，当上部荷载差异较大或地基的物理学指标相差较大，则应设沉降缝。本工程有高差，但起变形量小，不设置沉降缝，可在施工的时候先完成承重大的部分，然后在完成承重小的部分。或是设置后浇带。

③防震缝的设置主要与建筑平面形状、高差、刚度、质量分布等因素有关。

3.柱网布置

柱网是竖向承重构件的定位轴线在平面上所形成的网格，是框架结构片面的“脉络”。框架结构的柱网布置既要建筑平面布置和生产工艺的要求又要使结构受力合理，构件的种类少，施工方便。

在民用建筑中，柱网布置应与建筑分隔墙布置相协调，在柱网布置要使结构受力合理。

多层框架主要承受荷载作用下内力分布均匀合理，各构件材料强度均能充分利用。
