U043-新疆某学院六层框架宿舍楼设计5100平米 下载积分：150　资料编号： U043

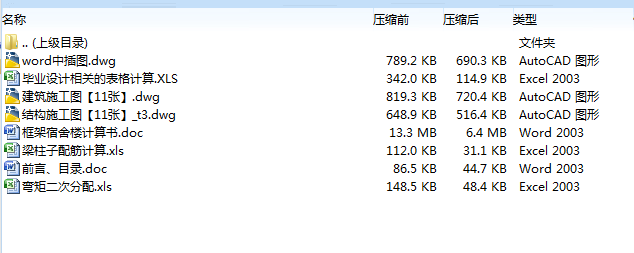

作品包括:

word版设计说明书1份,共117页，约45000字

CAD版本图纸，共22张

目    录

1 建筑设计说明 1

1.1 工程概况 1

1.2 设计理念 2

1.3 设计依据和原则 2

1.4建筑方案的选择 2

1.5细部构造做法 4

2 结构方案分析 6

2.1 设计基本资料 6

2.2结构选型和布置 7

2.3主要构件的截面尺寸估算 8

3 横向框架在水平地震载作用下的内力计算和位移计算 9

3.1各构件自重的计算 9

3.2重力荷载代表值计算 12

3.3框架结构的自振周期 15

3.4 多遇水平地震力计算和地震作用下的位移计算 16

3.5框架在水平地震作用下的内力计算 18

4 横向框架在风荷载作用下的内力计算和位移计算 25

4.1 风荷载标准值计算 25

4.2 横向一品框架的侧移刚度计算（D值法） 26

4.3 风荷载作用下框架侧移计算 26

4.4 横向框架风荷载标准值作用下的内力计算 28

5 竖向结构体系分析模型 34

5.1 计算单元 34

5.2 ⑤轴线顶层框架梁永久荷载受力计算 37

5.3 ⑤轴线一般层框架梁永久荷载受力计算 38

5.4 ⑤轴线底层框架梁活荷载标准值作用下受力计算 42

5.5 ⑤轴线一般层框架梁活荷载标准值计算简图如图所示 43

6 竖向荷载作用下的计算 47

6.1 恒荷载代表值作用下内力计算 47

6.2 活荷载标准值作用下内力计算 53

6.3 重力荷载代表值作用下的框架内力计算 59

7 内力组合 65

7.1 荷载效应组合 65

7.2 控制截面及最不利内力 65

7.3 梁内力组合 66

7.4 柱内力组合 67

8 梁、柱配筋计算 82

8.1 基本信息 82

8.2 梁截面设计 82

8.3 柱截面设计 90

9 基础设计 96

9.1工程概况 96

9.2 独立基础截面选型 96

9.3 独立基础抗冲切验算 97

9.4 独立基础配筋计算 98

9.5 联合基础设计选型 99

9.6 联合基础抗冲切验算及配筋 100

10 板配筋计算 101

10.1 楼面板结构布置 101

10.2 楼面板荷载计算 101

10.3 楼面板弯矩设计值（按弹性理论计算） 102

10.4 楼面板配筋计算 103

10.5 楼面板裂缝宽度与挠度验算 105

10.6 次梁设计 106

10.7 屋面板结构布置 110

10.8 屋面板弯矩设计值和配筋计算（按弹性理论计算） 110

10.9 屋面板配筋计算 111

10.10 屋面板裂缝宽度与挠度验算 112

11 楼梯设计 113

11.1 结构布置 113

11.2 内力计算和截面设计 113

11.3 梯段板裂缝和挠度计算 115

11.4 平台板、平台梁设计 116

12 手算电算误差分析 118

致谢

参考文献

1 建筑设计说明

1.1 工程概况

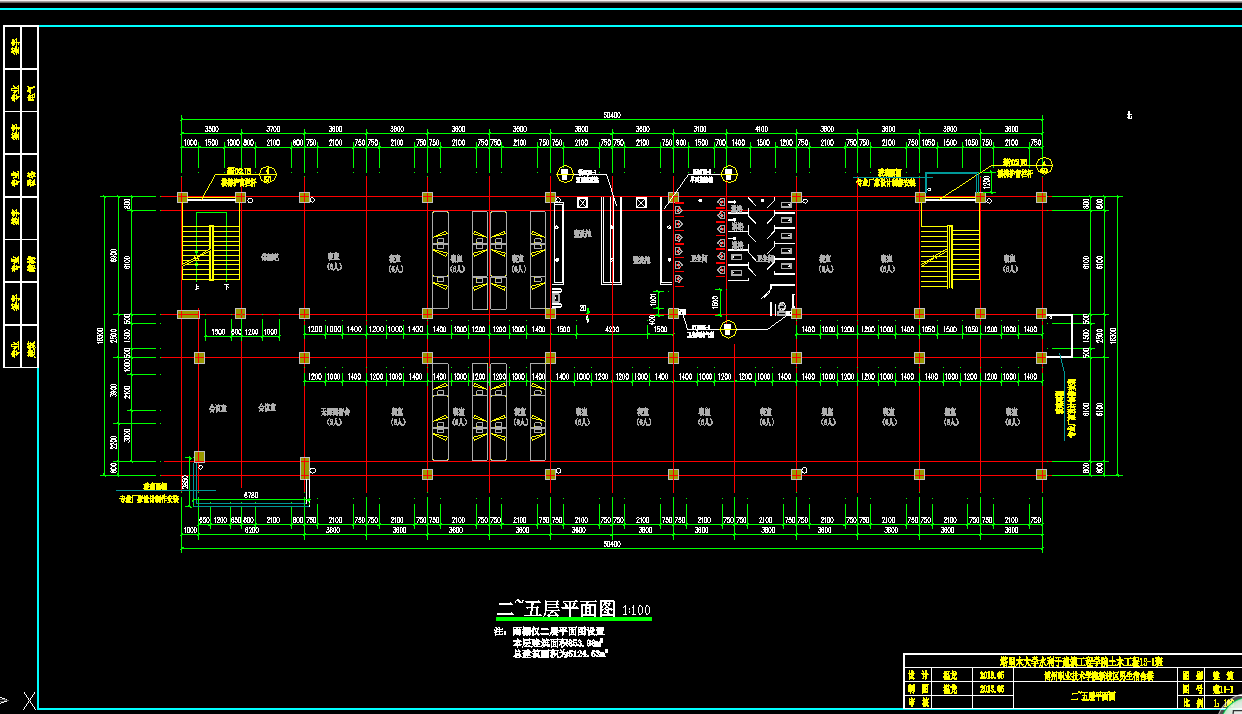

本建筑工程位于新疆博尔塔拉蒙古自治州博乐市南城区，赛里木湖路以南，博五路西侧，博州中等职业技术学校院内即将兴建的二栋宿舍楼，两栋宿舍楼布置形式相同，朝向相对，设计计算一栋楼即可，另一栋套图施工即可，建筑面积5124.63平方米。其主体结构为钢筋混凝土框架结构。主体六层，局部突出楼梯间、水箱间一层，层高均为3.6m，室内外高差0.6m，建筑物总高度22.7m。建筑总图见下图1-1。，拟建建筑物平面布置布置图间图1-2。

填充墙采用蒸压粉煤灰混凝土砌块，外墙300mm陶粒混凝土空心砌块，内墙200mm陶粒混凝土空心砌块；门为实木门，窗为铝合金窗，门洞尺寸见门窗表。
