U129-固阳县宝丰金矿Ⅲ号矿体开采方案设计 下载积分：150　资料编号： U129

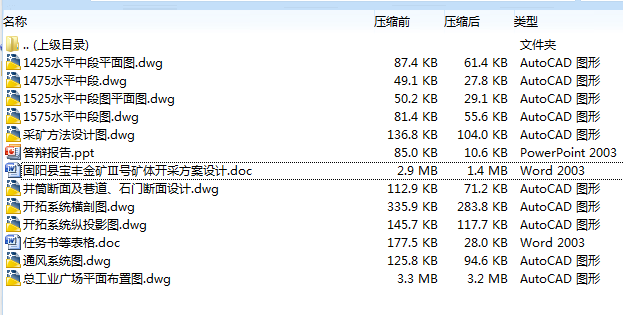

作品包括:

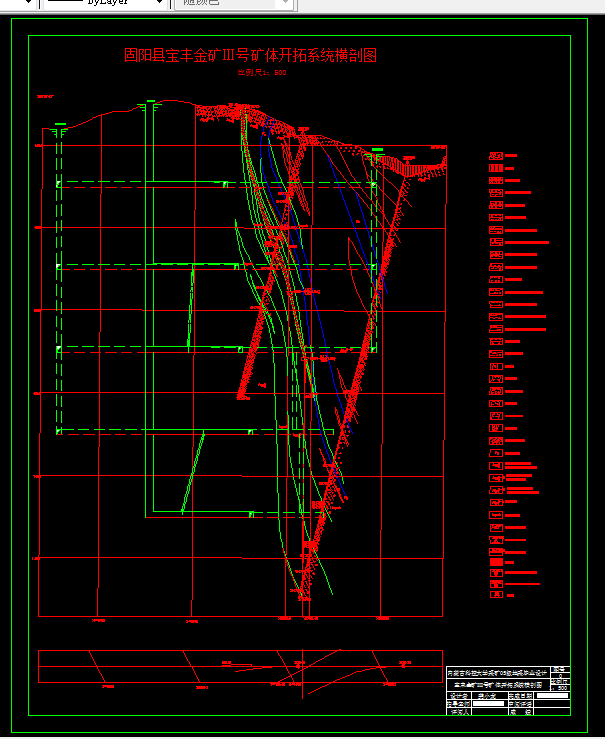

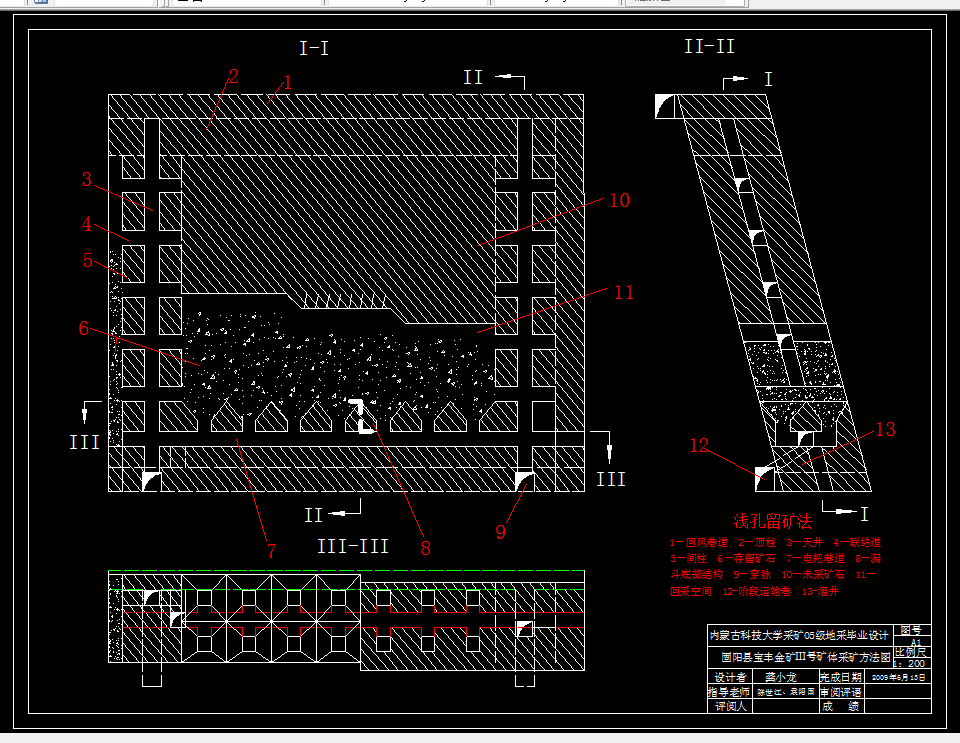

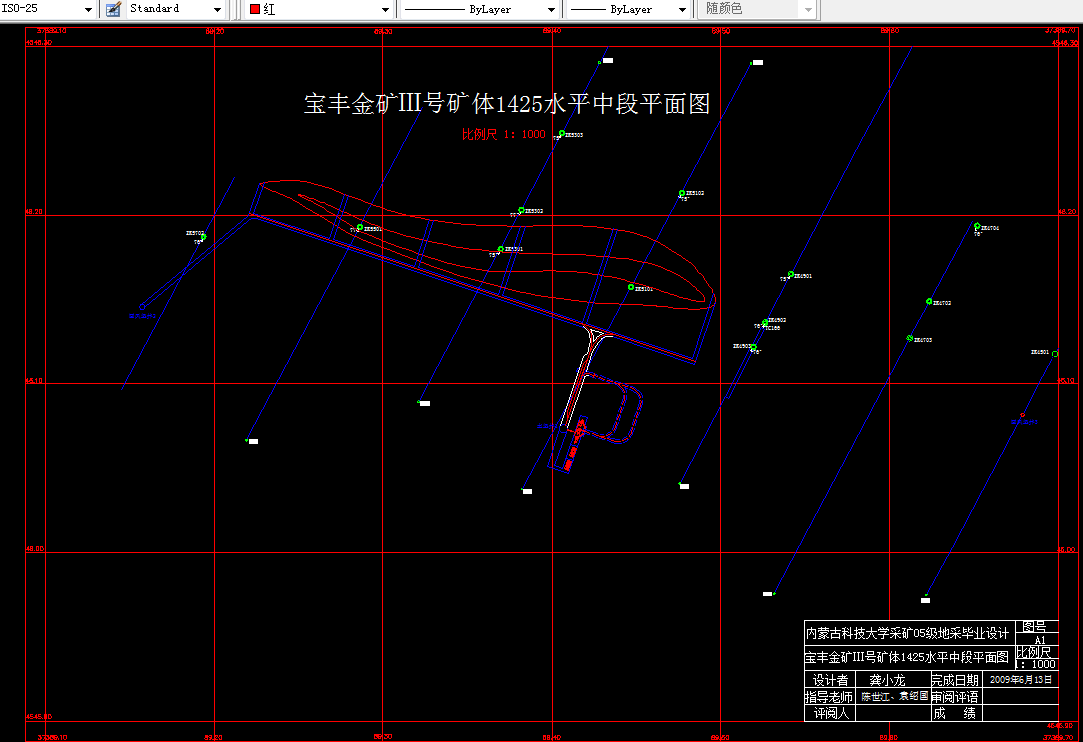

WORD版设计说明书1份，共108页，约41000字

任务书一份

CAD版本图纸，共10张

摘   要

本次设计是固阳县宝丰金矿Ⅲ号矿体开采方案设计。设计生产能力为年产量10万吨，服务年限为27年。本设计主要内容包括开拓方案的选择比较、采矿方法的设计、通风系统的设计及提升与运输系统的设计等。本矿采用下盘竖井开拓，在47～55勘探线之间设计矿块。采矿方法为浅孔留矿法，阶段高度为50米，在5个阶段平面上进行巷道布置。通风系统采用中央对角式通风，主井采用单罐笼提升，两个风井布置在矿体两翼的塌陷区外，作为安全出口。排水系统采用集中排水。此外，井筒断面尺寸、石门及巷道断面尺寸、电机车的选择、矿车的选择、提升设备的选择、通风设备的选择、排水设备的选择等相关内容也在设计中作了相关的叙述。

关键词：下盘竖井开拓；浅孔留矿法；中央对角式通风；
