V304-8吨插板式闸门箕斗斗箱的设计 下载积分：50　资料编号： V304

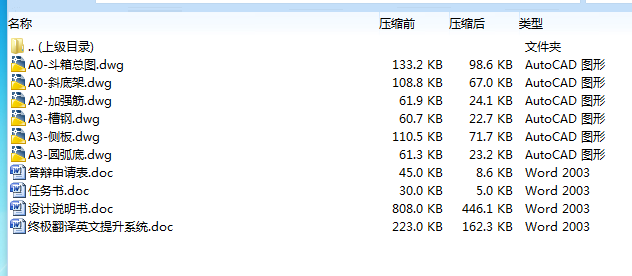

作品包括:

Word版设计说明书1份，共46页，约15000字

任务书一份

外文翻译一份

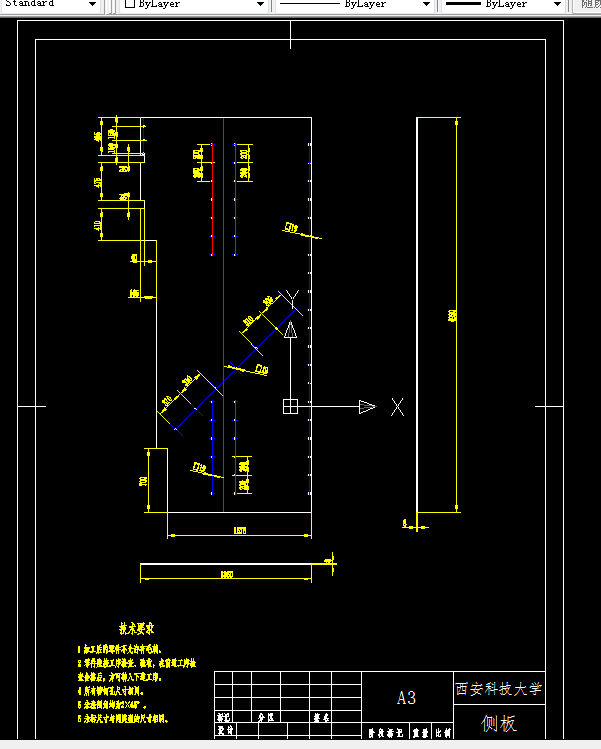

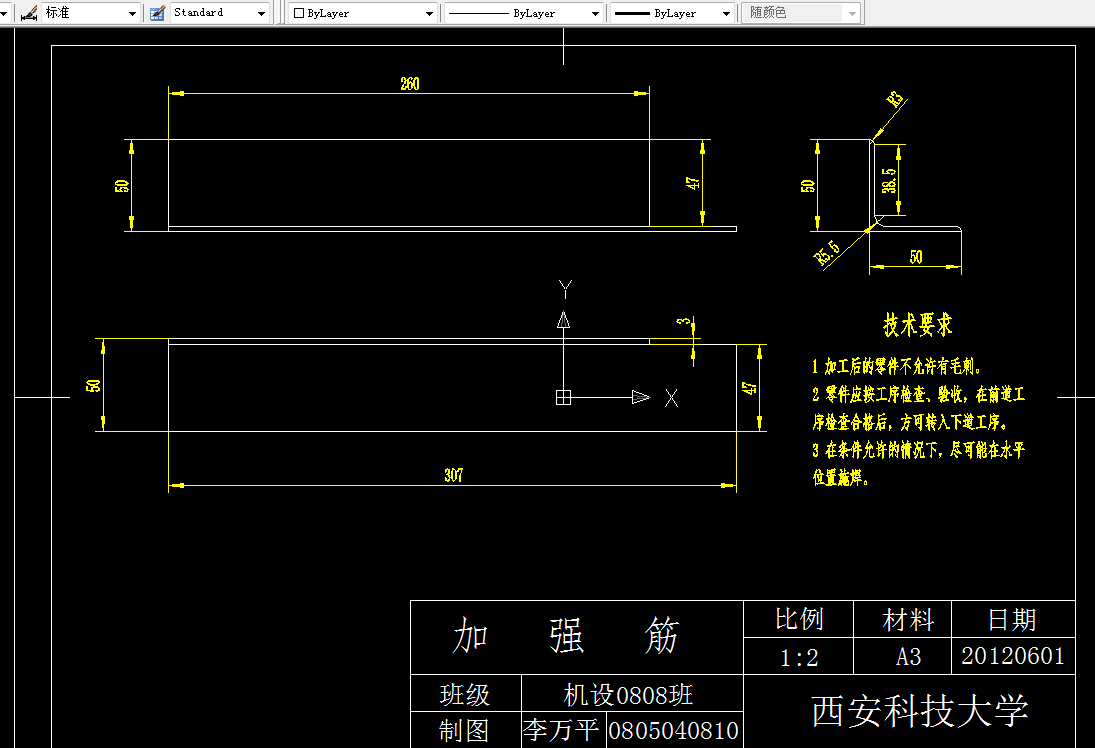

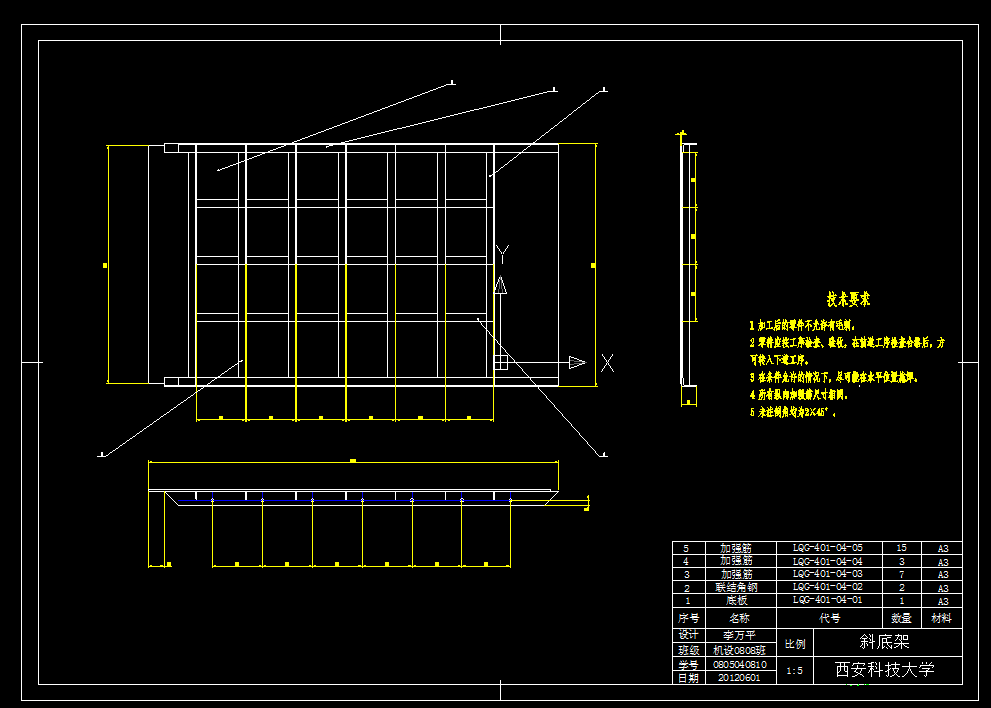

CAD版本图纸，共6张

摘  要

斗箱全部用钢板焊接而成,是箕斗装载煤炭的主要部件。本设计将主要对箕斗斗箱重心，应力分析讨论，并且对闸门进行一定的改造，即在保持箕斗的原有的提升能力的前提下，在箕斗的闸门上安装尺寸形状大小合适的齿轮，在矿井井口安装尺寸形状大小合适的齿条，利用物理学原理，当闸门箕斗提升到井口卸载点时，齿轮与齿条连结，闸门打开，当闸门箕斗继续向上提升时，齿轮沿着齿条轨迹运行，闸门完全打开，此时，箕斗内的煤卸载完毕。

这样箕斗闸门可以自动打开并靠物料自身重力进行自动卸载以替代传统的外动力卸载式。

 关键词： 箕斗；斗箱；应力分析；齿轮；闸门；自动。

目录

第一章  前言 6

1.1  煤炭提升容器——箕斗的概况 6

1.1.1  我国箕斗的技术发展历程 6

1.1.2  目前我国煤矿存在的几种箕斗形式 7

1.2插板式闸门箕斗的概述 …8

1.2.1  箕斗的分类及其优缺点 8

1.2.2  插板式闸门箕斗的类型及其基本参数 9

1.2.3  插板式闸门箕斗的主要部件结构简介 11

1.2.3.1 插板式闸门箕斗的箕斗总体结构 11

1.2.3.2 插板式闸门箕斗斗箱结构简介 12

1.2.3.3 插板式闸门箕斗顶部底部结构简介 12

1.2.3.4 插板式闸门箕斗闸门结构简介 14

1.2.3.5 齿轮的安装 14

1.2.4  箕斗的设计原则 17

第二章  箕斗斗箱壁的应力分析 17

2.1  箕斗斗箱结构设计及计算 18

2.1.1  箕斗斗箱材料及厚度的选择 18

2.1.2  箕斗斗箱重要部件的尺寸设计及斜底架的结构尺寸 19

2.1.2.1  箕斗斗箱重量部件的尺寸设计 19

2.1.2.2 斜底架的结构尺寸 21

2.1.3  箕斗斗箱重量计算 22

2.1.4 箕斗斗箱重心的计算 25

2.2  箕斗斗箱斜底架屈服强度的校核 28

第三章  焊接工艺分析 29

3.1 焊接连接概述 29

3.2 焊接工艺设计步骤 30

3.2.1 连接成型材料的选择 30

3.2.2 连接成型方法的选择 30

3.2.3 连接成型件的接头形式 31

3.2.4 箕斗焊接的主要搭接方式 33

3.2.4.1角钢与后立柱 34

3.2.4.2角钢与角钢 34

3.2.4.3角钢与槽钢 35

3.2.4.4钢板 35

3.2.5  主要工艺措施 35

3.2.6  连接成型件缺陷检验 35

第四章  箕斗的检测，安装，试运转以及使用注意事项 37

4.1各部尺寸的检测 37

4.2 箕斗的安装 38

4.3 箕斗的试运转 38

4.4 箕斗的使用注意事项 39

第五章  结束语 39

5.1 总结 39

5.2 展望 40

致 谢 40

参考文献 41
