Z1209-行星式油漆搅拌装置设计[含Proe三维图] 下载积分：200　资料编号： Z1209

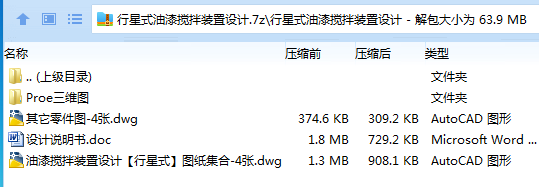

作品包括:

Word版设计说明书1份，共50页，约18000字

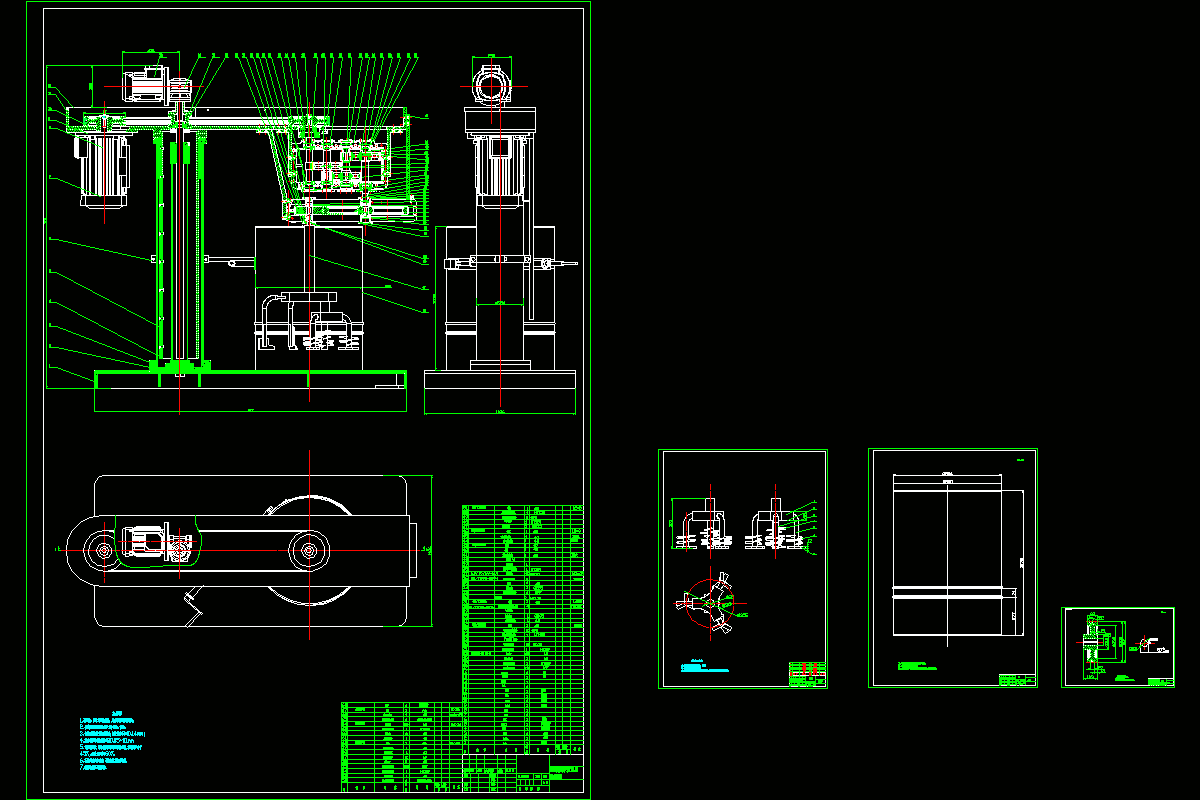

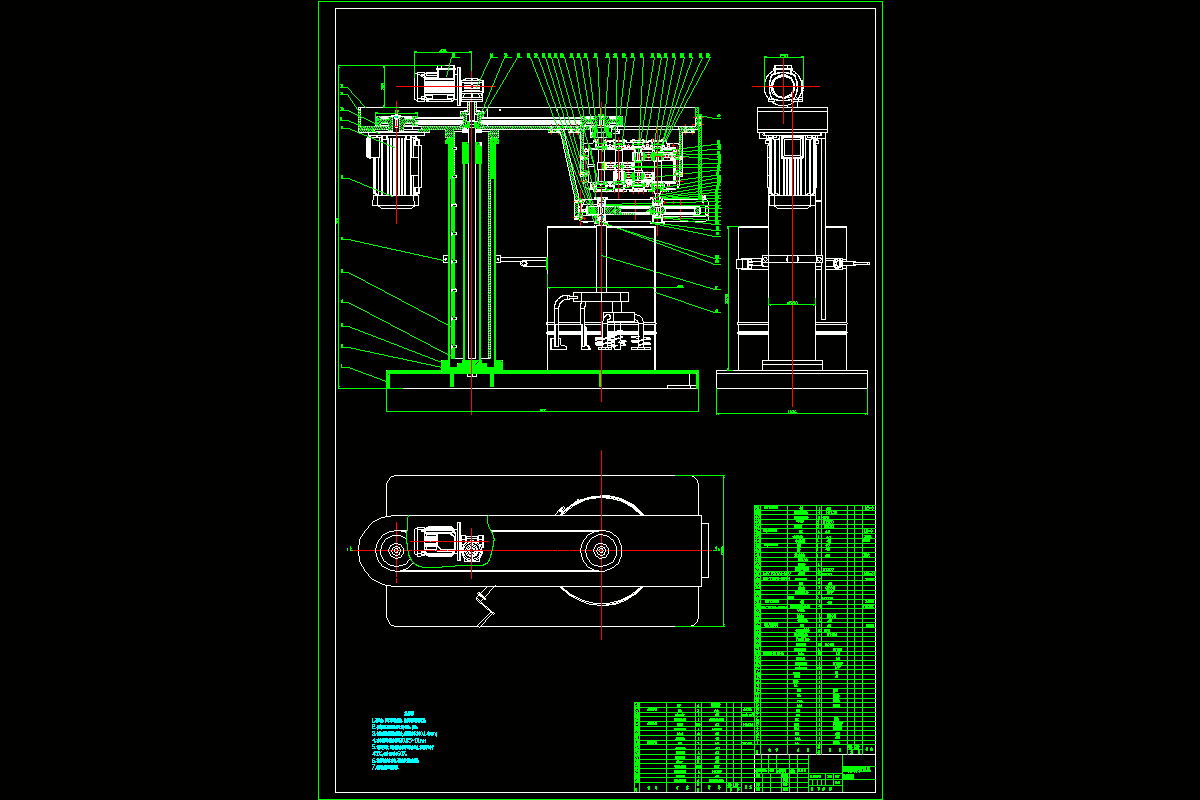

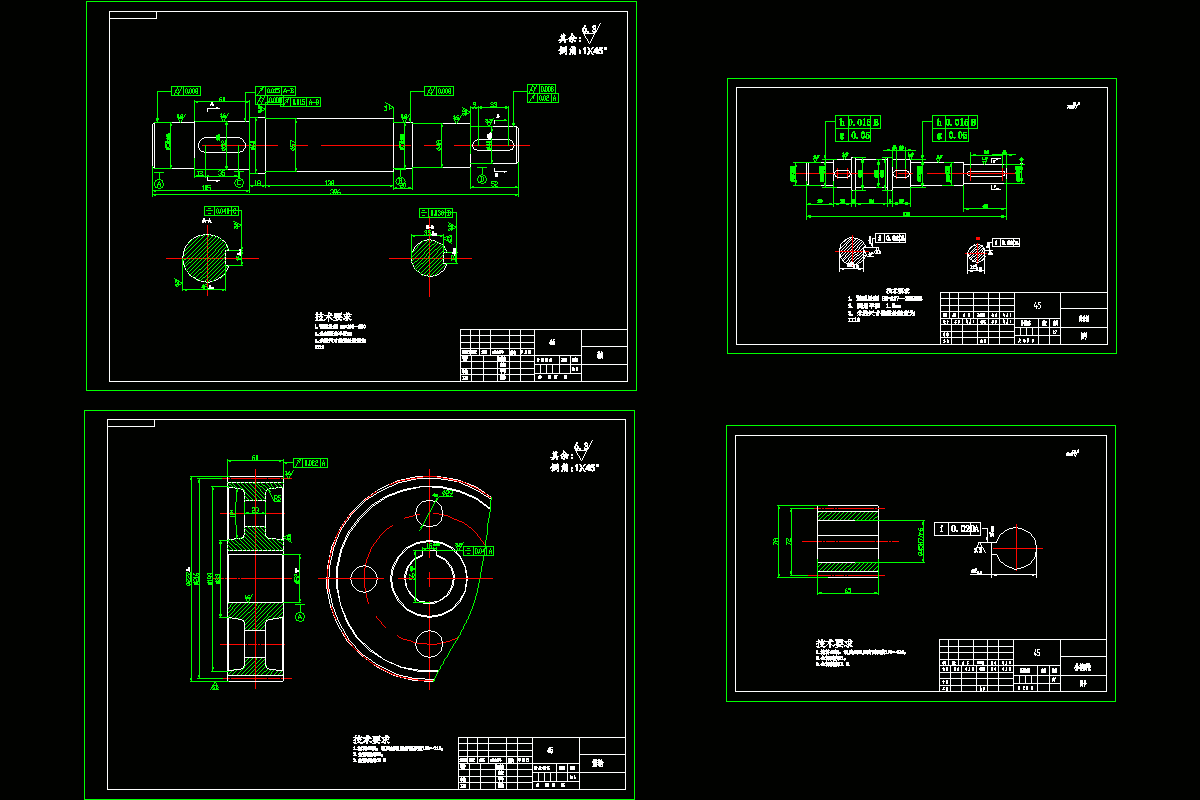

CAD版本图纸，共8张

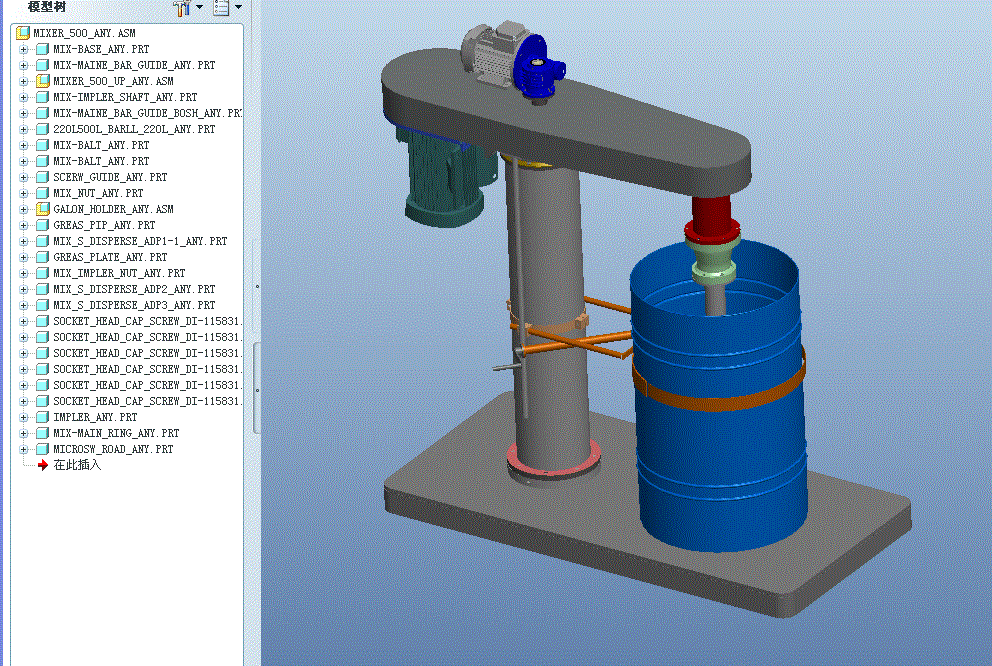

Proe三维图一套

摘  要

随着科学技术的进步，人们生活水平的提高，也就导致人们对居住和工作的环境有了更高的要求。作为建筑材料的一个分支—涂料工业也得到突飞猛进的发展，涂料是国民经济各部门不可缺少的配套材料，广泛应用于各类建筑物、各种工业制品（如飞机、火箭、人造卫星、汽车、船舶、机械电子和轻工家电等）的装饰保护以及各类钢铁设施（如码头、海洋石油钻井平台、石油化工装备、输送管道、输变电塔和桥梁等）的防腐保护。随着国民经济的发展和人民生活水平的提高，涂料的应用范围不断扩大。涂料的消费水平已成为一个国家经济发展水平的重要标志之一。

整机结构主要由电动机、机架、传动带、减速机构、搅拌装置构成。由电动机产生动力通过带轮将需要的动力传递到带轮上，带轮带动减速装置 ，减速装置将动力输出到卡盘和丝杠上面，从而带动整机装置运动

本论文研究内容摘要：

(1) 油漆搅拌装置设计总体结构设计。

(2) 油漆搅拌装置设计工作性能分析。

(3)电动机的选择。

(4)对油漆搅拌装置设计的传动系统、执行部件及机架设计。

(5)对设计零件进行设计计算分析和校核。

(6)运用计算机辅助设计，对设计的零件进行建模。

(7)绘制整机装配图及重要部件装配图和设计零件的零件图。

关键词：油漆搅拌装置；旋转机构；结构设计

目  录

摘  要 I

Abstract II

目  录 III

1  绪论 1

1.1课题研究的意义 1

1.2 涂料的现状 1

1.3 世界涂料工业现状及发展趋势 2

1.3.1 生产、消费现状 2

1.3.2 技术进展 2

1.3.3 发展趋势 3

1.4 涂料生产设备现状 4

1.4.1 调整涂料产品的结构 4

1.4.2提高技术装备水平 4

1.4.3传统涂料生产设备的结构 5

1.5 涂料生产设备的发展方向 7

1.6 本课题研究的主要内容和拟采用的研究方案、研究方法或措施 8

2 油漆搅拌装置的总体方案设计 9

2.1 总体思路 9

2.2 课题的设计参数要求 9

2.3 研究的主要参数选择 9

2.4 传动机构的设计 11

3  带传动计算 12

3.1电机类型和结构形式的选择 12

3.2电机选择 12

3.3 带传动设计 13

3.3.1 选择带型 15

3.3.2 确定带轮的基准直径并验证带速 15

3.3.3 确定中心距离、带的基准长度并验算小轮包角 16

3.3.4 确定带的根数z 17

3.3.5 确定带轮的结构和尺寸 17

3.3.6 确定带的张紧装置 17

3.3.7 计算压轴力 17

4  油漆搅拌装置的行星式齿轮传动结构设计 20

4.1齿轮的设计计算 20

4.2低速级齿轮的设计计算 24

4.3 轴的计算 27

4.4 润滑与密封 35

4.5滚动轴承的选择和计算 35

4.6 联轴器的选择和计算 38

5 油漆搅拌装置重要零部件的结构设计 40

5.1 行星搅拌机构设计 40

5.1.1 侧搅拌总成 40

5.1.2 中心搅拌总成 41

5.2 侧刮料机构设计 41

结论 43

参考文献 44

致 谢 45
