N881-2GH30-42双螺杆泵设计 下载积分：50　资料编号： N881

作品包括:

Word版说明书1份，共38页，约12000字

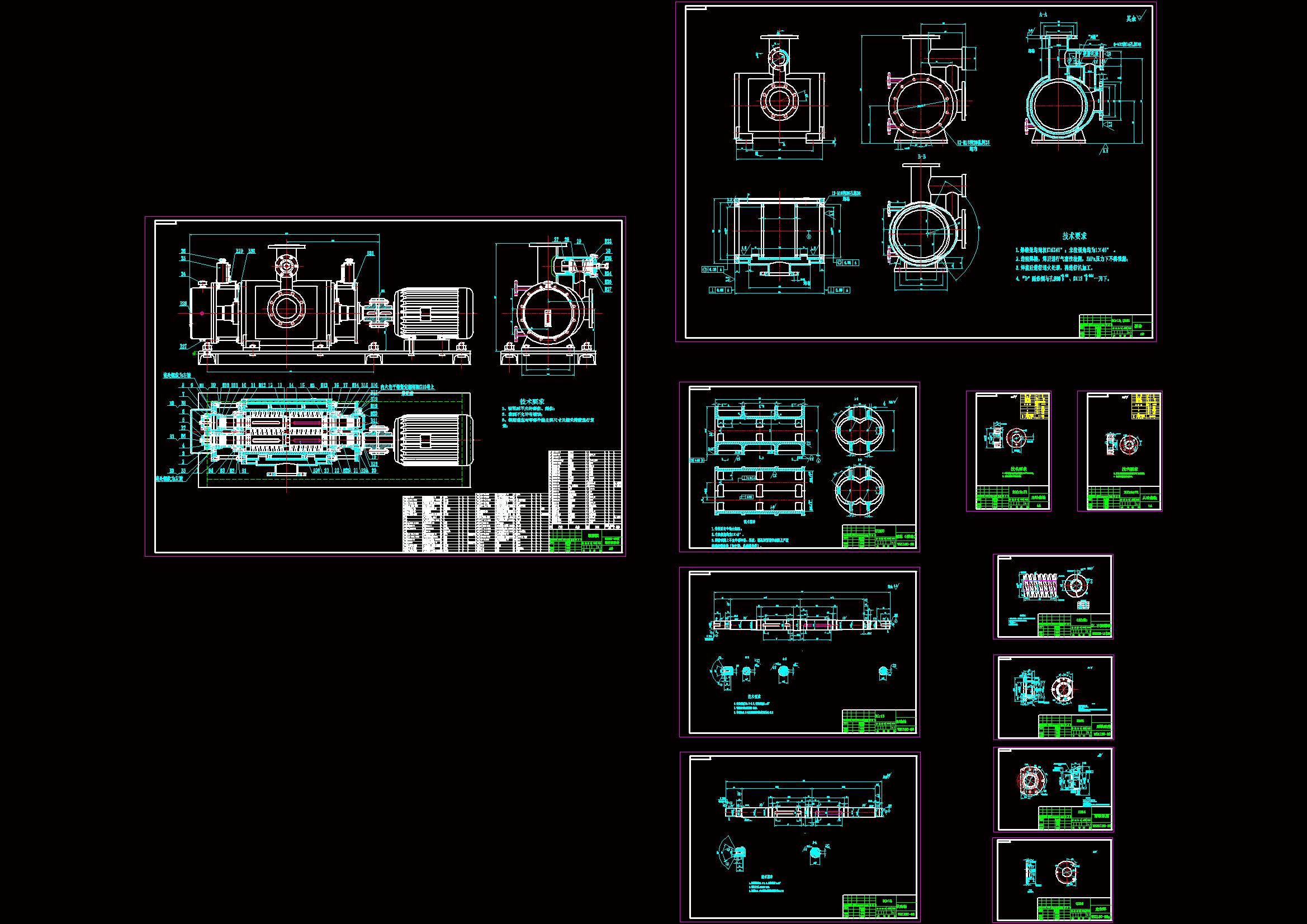

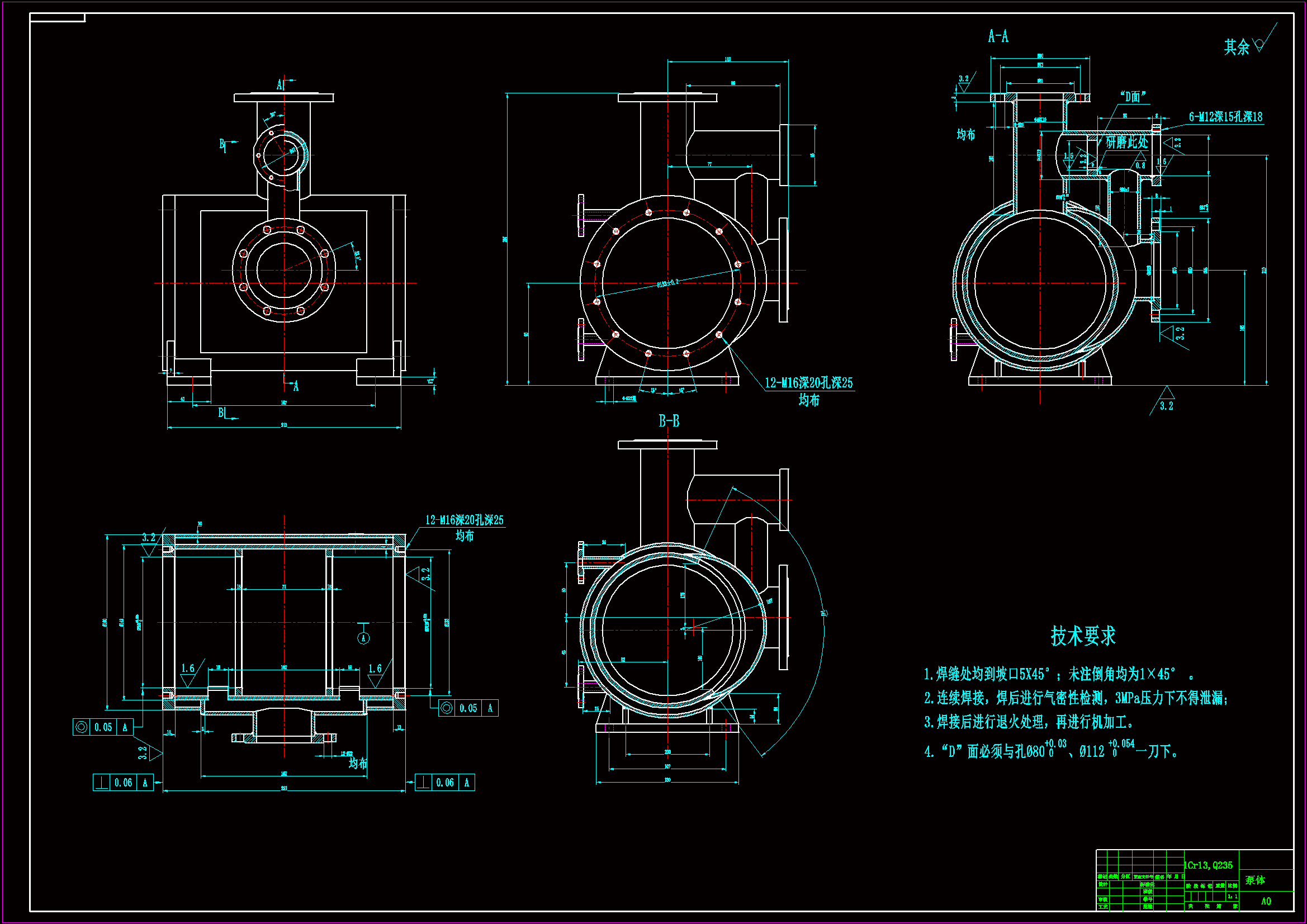

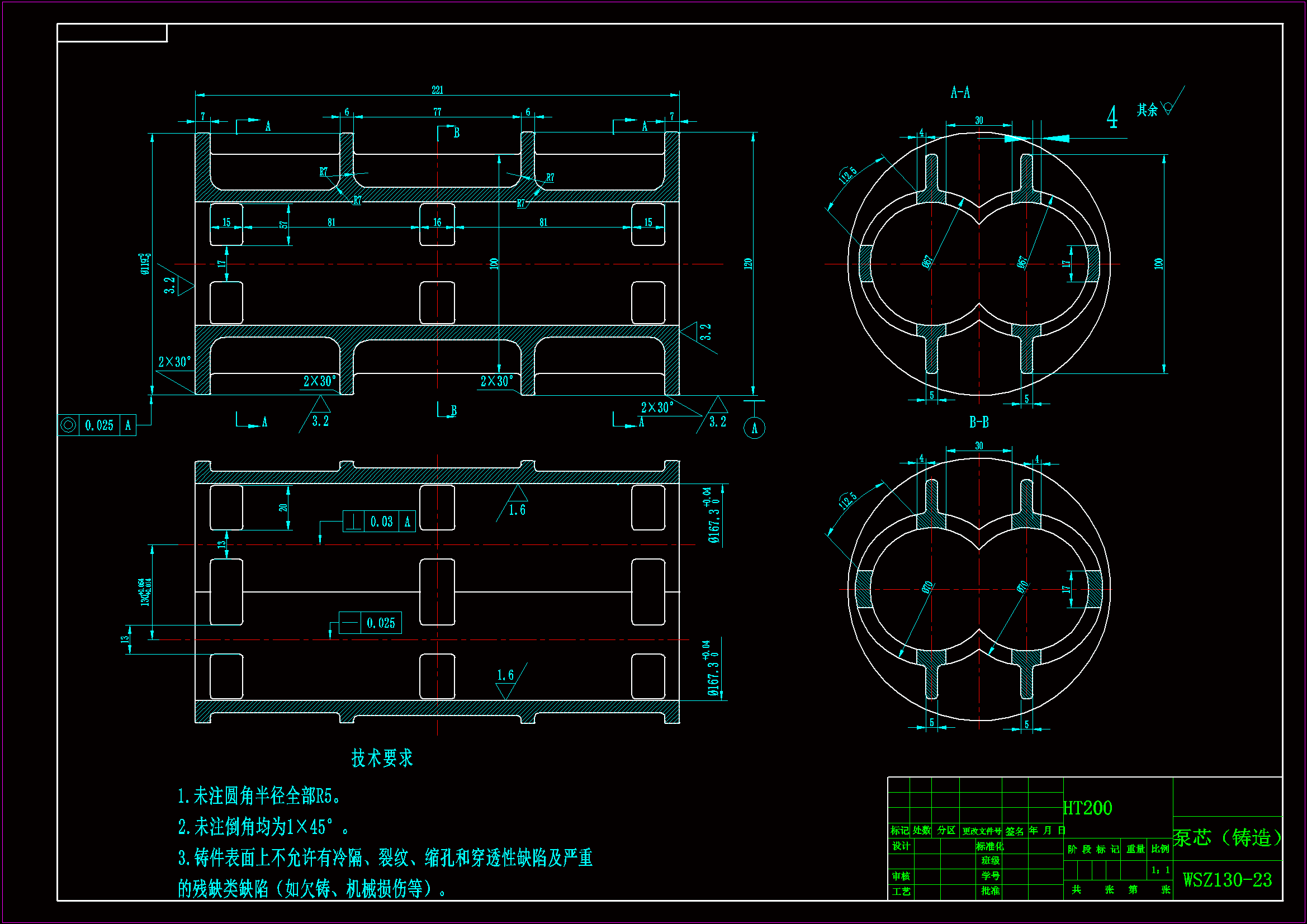

CAD版本图纸，共11张

摘  要

    液压泵作为液压系统的动力装置，越来越受到人们的关注，因为其工作的可靠性将直接影响整个液压系统的性能。广泛应用于冶金，矿山，锻压，注塑，造船，重型机械和其他设备。但在实际生产中是没有流量脉动的一个好的解决方案，刚性冲击和柔性问题。问题是流量脉动的一个好办法，刚性和柔性冲击设计平衡式径向柱塞泵。通过泵的设计适应现代生产设计2gh30-42双螺杆泵在结构功能的高要求。

螺杆泵是一种容积式转子泵，它是由密封腔体积变化的螺杆和衬套的吸入和排出液体形成。根据螺杆泵螺杆数分为单螺杆泵，双螺杆泵，三和五。螺杆泵的特点是平稳流动，压力脉动小，有自吸能力，噪音低，效率高，工作可靠、寿命长；其突出的优点是传输介质，没有形成一个旋涡，不到中等粘度敏感，可用于输送高粘度介质。双螺杆泵是由驱动轴啮合的螺旋套与泵体形成一密封室套房或李宁量恒定，介质与螺旋轴的旋转分别传送到泵体中，两者结合在一起，最后传递到泵的出口，从而达到泵目的。

本设计是根据对2gh30-42双螺杆泵设计完成的设计参数，主要包括齿轮的结构设计及螺杆泵。参数的确定，并检查投影图，采用泵的结构设计，绘制装配图和零件图，并进行强度校核计算轴。

关键词：螺杆泵，双螺杆泵设计，结构设计

目 录

摘  要 I

ABSTRACT II

第一章 绪  论 5

1.1 螺杆泵简介 5

1.2 课题的研究意义 5

1.3国内外的研究现状 5

1.4双螺杆泵类型 7

1.5 螺杆泵选用及应用 8

第2章 2GH30-42双螺杆泵结构与工作原理 9

2.1 2GH30-42双螺杆泵结构 9

2.2 螺杆泵工作原理 10

第3章 2GH30-42双螺杆泵的总体设计 11

3.1 设计参数 11

3.2 电动机的选择 11

3.3螺杆参数计算 12

3.4螺杆泵特性曲线 13

第4章  2GH30-42双螺杆泵主要零部件的设计 17

4.1 同步齿轮传动设计 17

4.2轴的结构设计计算 21

4.2.1  按扭转强度条件计算 24

4.2.2按刚度条件计算 24

4.2.3  精确校核轴的疲劳强度 24

4.3 轴承选取设计计算 27

4.3.1  轴承的设计参数 27

4.3.2  轴承的当量动载荷计算 27

4.4键的选择、键的校核 29

第5章 2GH30-42双螺杆泵螺杆泵的保养与维护 31

5.1 螺杆泵的保养 31

5.2 螺杆泵防止过载的方法 31

5.3 常见故障及消除方法 32

总 结 34

参考文献 35

致谢 36
