JJ5958-折页盒塑料注塑模具设计【含Proe三维图】 下载积分：50　资料编号： JJ5958

作品包括:

Word版说明书1份，共33页，约14000字

外文翻译一份

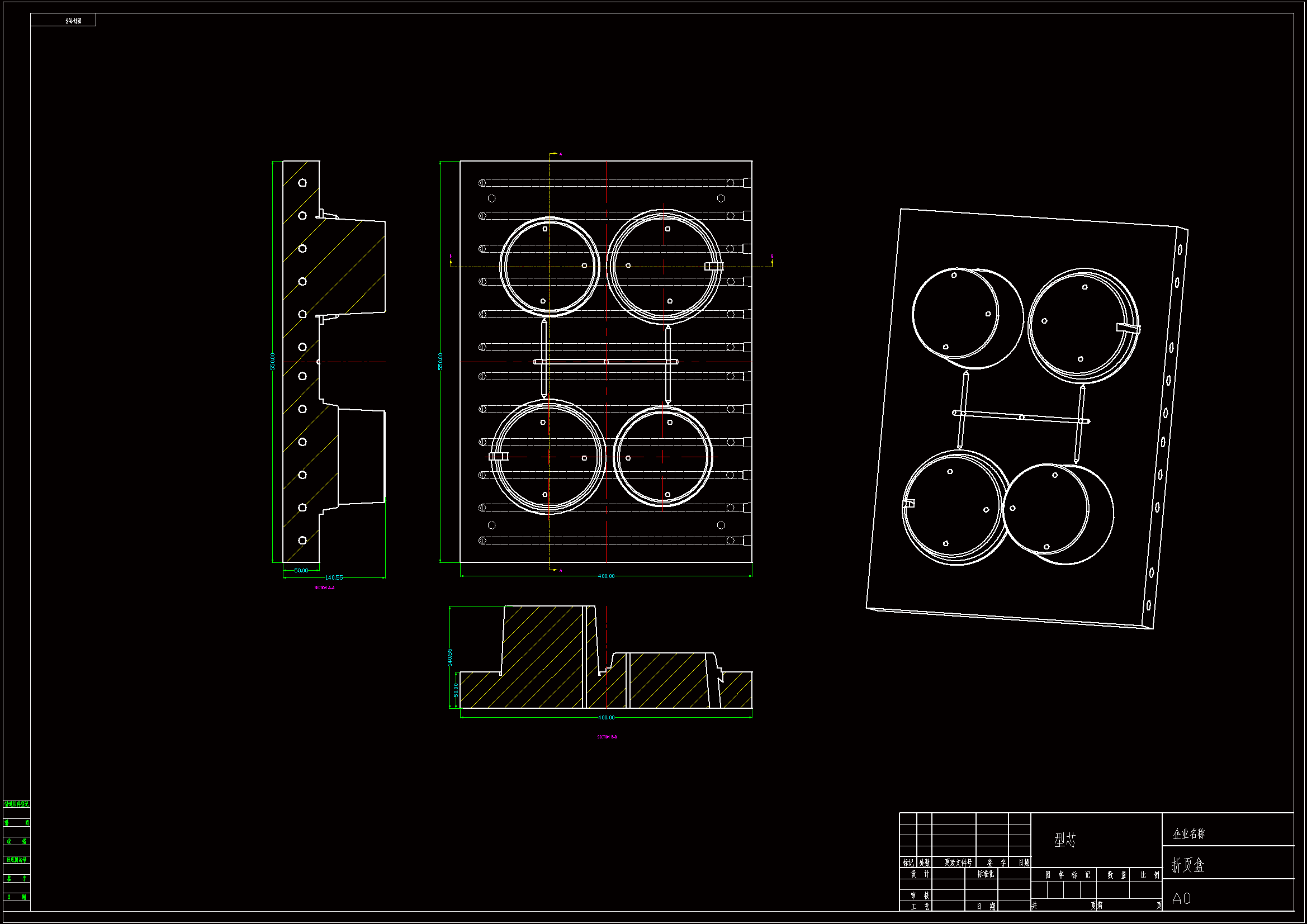

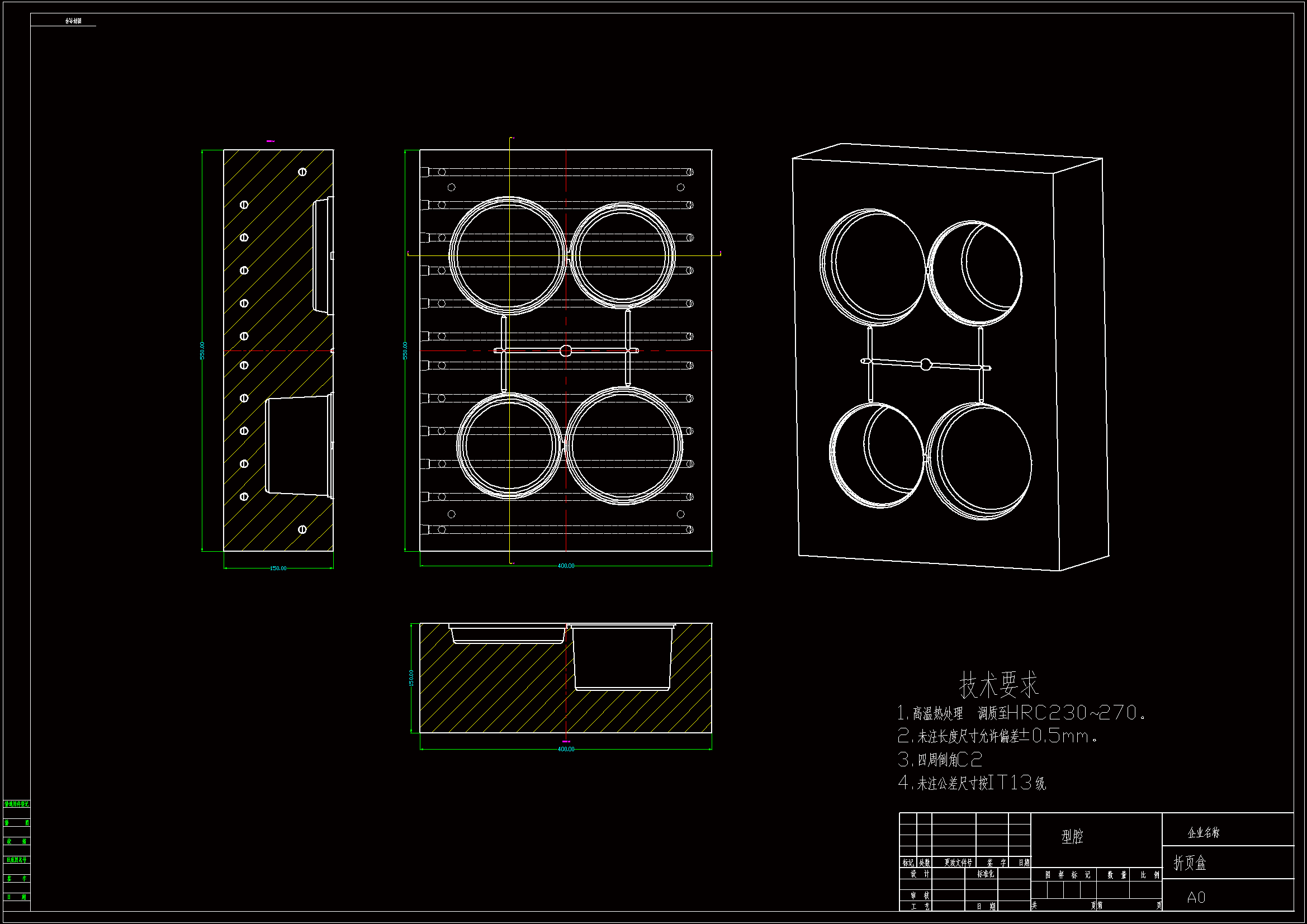

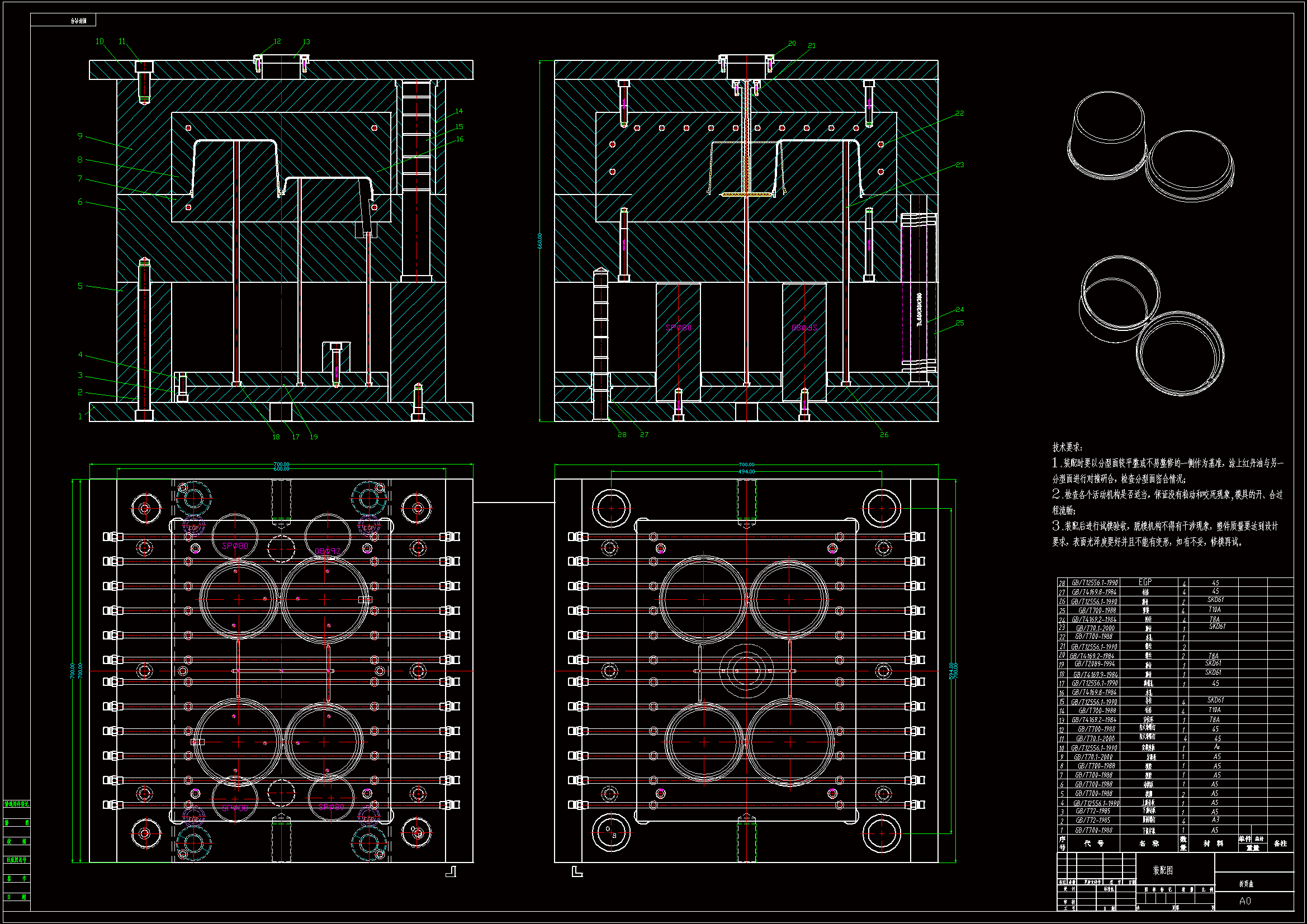

CAD版本图纸，共10张

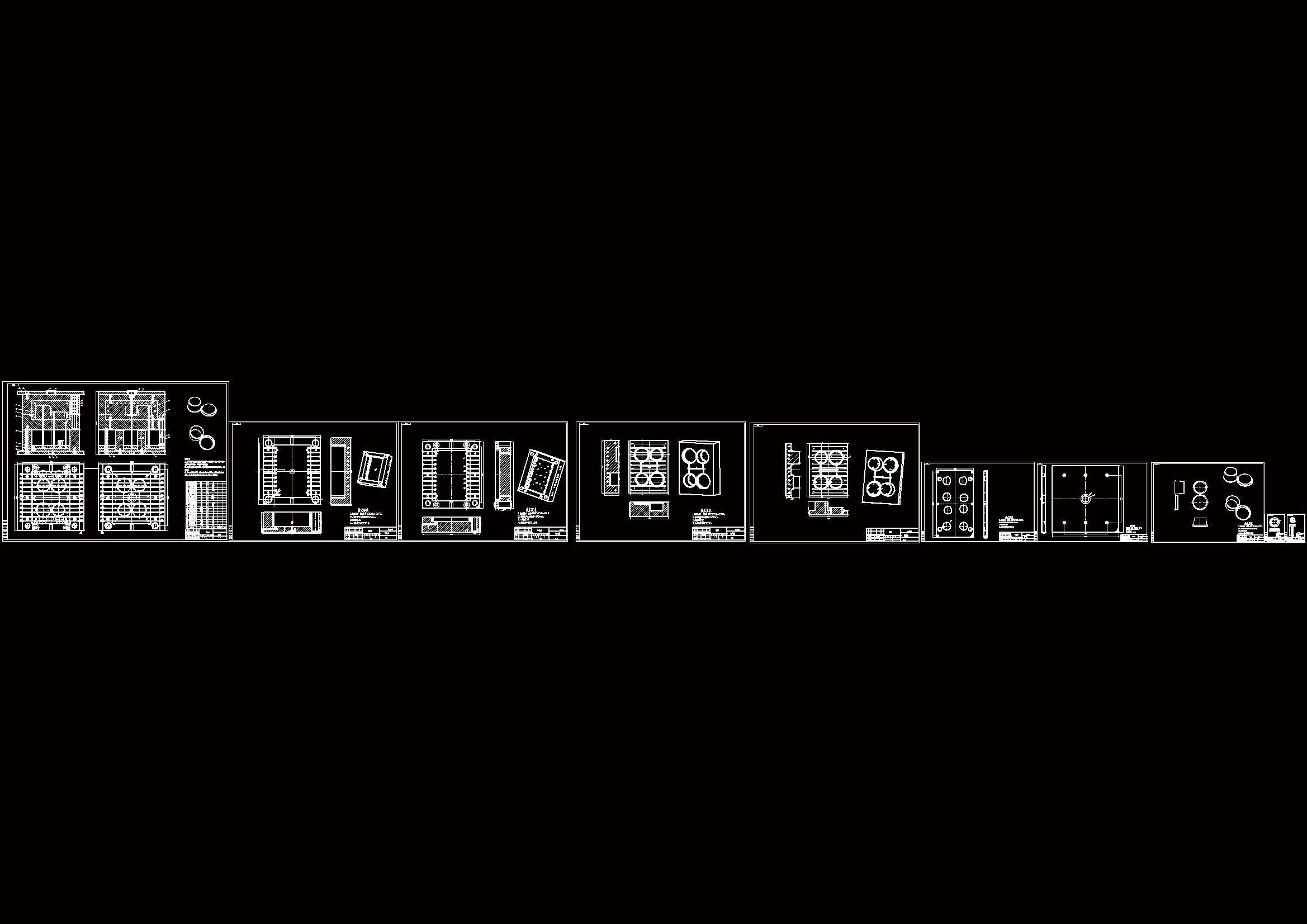

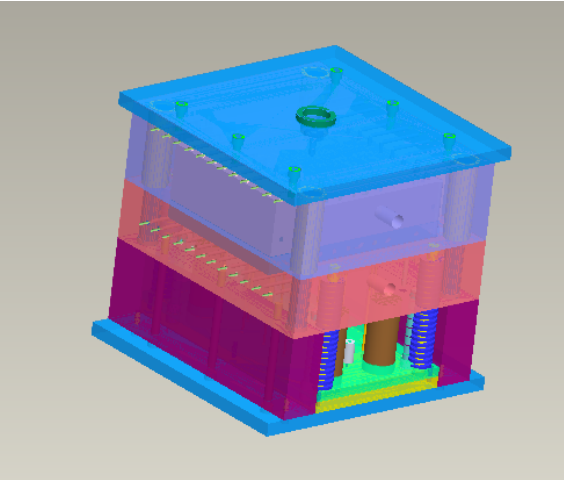

Proe三维图一套

摘要：塑料工业是当今世界上增长最快的工业门类之一，而注塑模具是其中发展较快的种类。因此，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。

本设计介绍了的折页盒注射成型的基本过程，对注塑产品提出了基本的设计原则；详细介绍了塑件成型工艺设计，注射机的选择，浇注系统的的设计，成型零件的结构设计，脱模推出机构的设计，冷却系统的设计的过程。并对标准模架的选择也作了相应的介绍。通过本次设计，使我掌握了注塑模具设计的全过程，同时也提高了运用CAD绘制复杂装配图的能力。

 关键词：塑料；注塑模具；模具结构

目录

第一章 绪论 1

第二章 工艺方案及分析 3

2.1 设计塑件时必须考虑的几个方面的问题 3

2.2 尺寸和精度 3

2.3 工件的形状及尺寸 3

2.4 工件的臂厚 4

2.5工件材料 4

2.5.1 工件材料的选择 4

2.5.2 工件材料性能分析 4

2.5.3 成型特点 4

2.5.4 主要技术指标 4

2.5.5 PP的注射工艺参数 5

第三章 模具结构形式的拟定 6

3.1 确定型腔数量及其排列方式 6

3.2 模具结构形式的确定 6

第四章 工件的体积估算和注射机型号的选择 8

4.1 估算零件体积和投影面积。 8

4.2 锁模力 8

4.3 选择注射机及注射机的主要参数 8

4.4 注塑机的校核 9

第五章 浇注系统的设计 10

5.1 主流道的设计 10

5.2 冷料井和拉料杆的设计 11

5.3 分流道浇口的设计 12

5.4 浇口的设计 12

第六章 成型零部件的设计 14

6.1 分型面的确立 14

6.2 分型面的设计原则 14

6.2 排气槽的设计 15

6.3 成型零件的结构设计 15

第七章 合模导向机构的设计 18

7.1 导柱导向机构的作用 18

7.2 导柱导套的选择 18

7.3 导柱导套的排布 19

第八章 塑件脱模机构的设计 20

8.1 推出机构的设计 20

8.2 复位的设计 20

8.3 脱模过程 21

8.4 模架的设计 21

第九章  冷却系统的设计 22

9.1 冷却管道的影响 22

9.2 冷却系统 22

9.3 冷却道开设原则 22

9.4冷却水道的结构 23

第十章 模具的装配 24

10.1 组件型腔和型芯与模板的装配 24

10.2 推杆的装配要求 24

10.3 模具总装配程序 24

10.4 该模具的装配要求 25

10.5 模具的装配工艺 25

第十一章 结论 26

参 考 文 献 27
