JJ6187-五寸软盘盖注射模具设计 下载积分：50　资料编号： JJ6187

作品包括:

Word版说明书1份，共26页

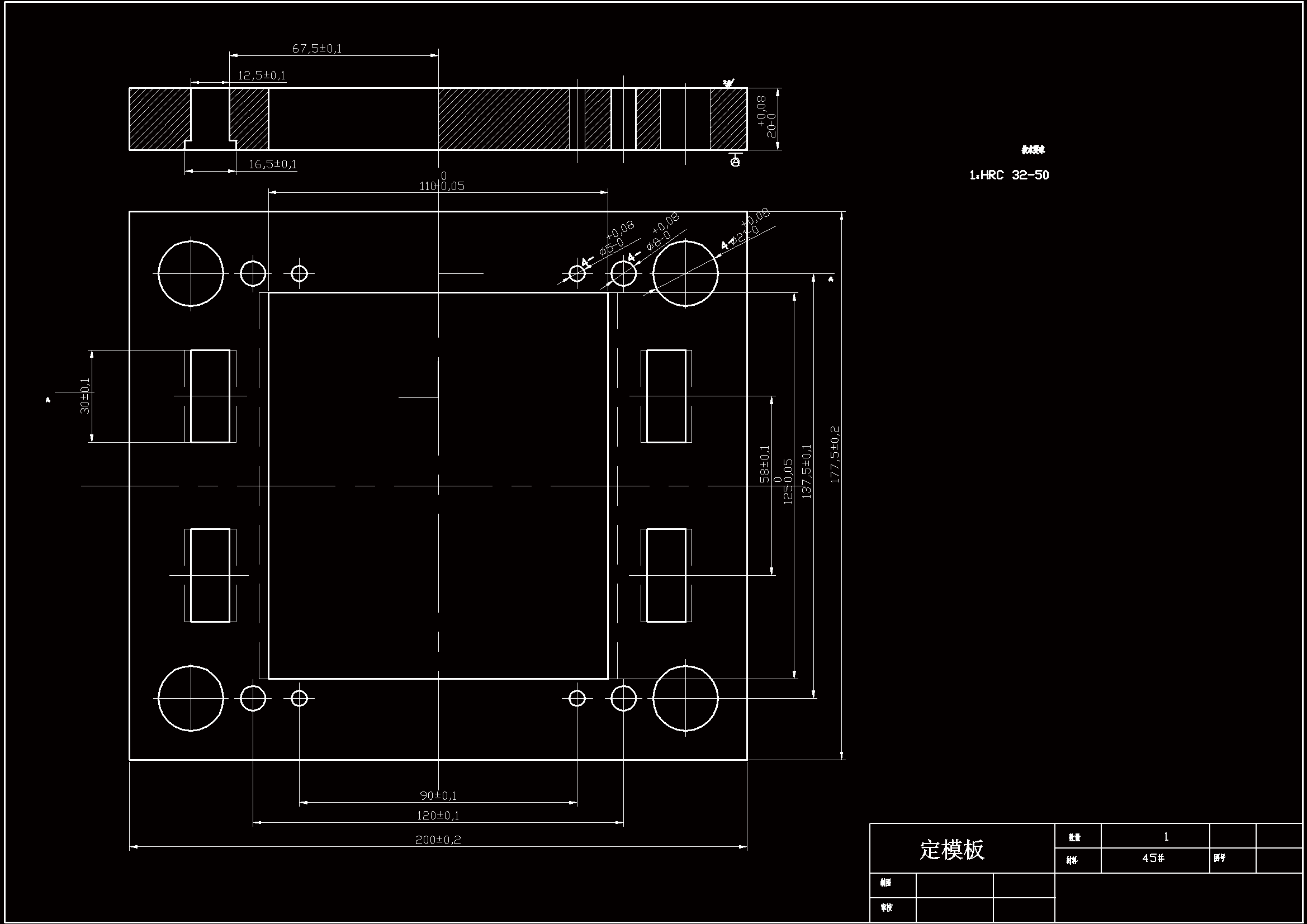

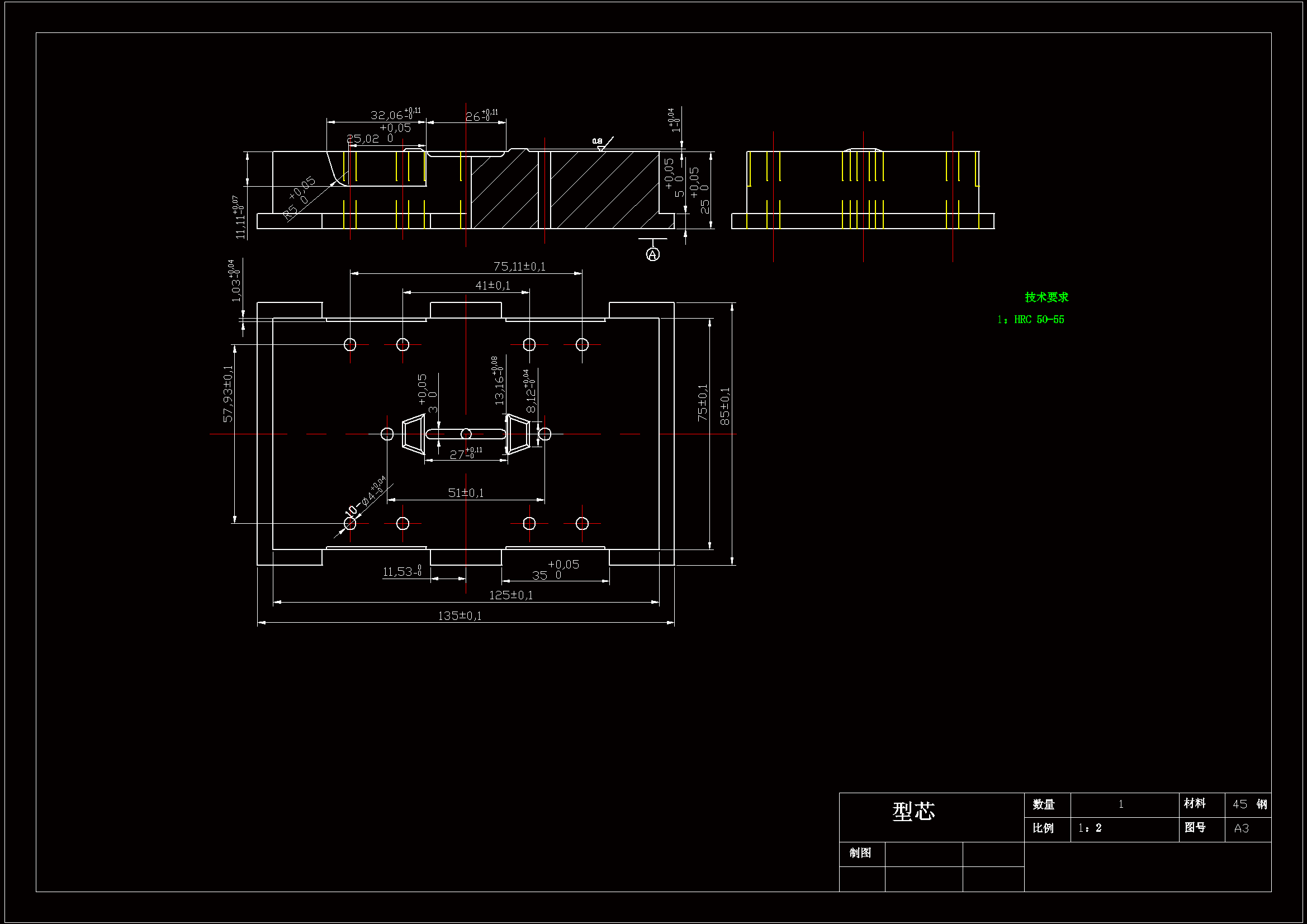

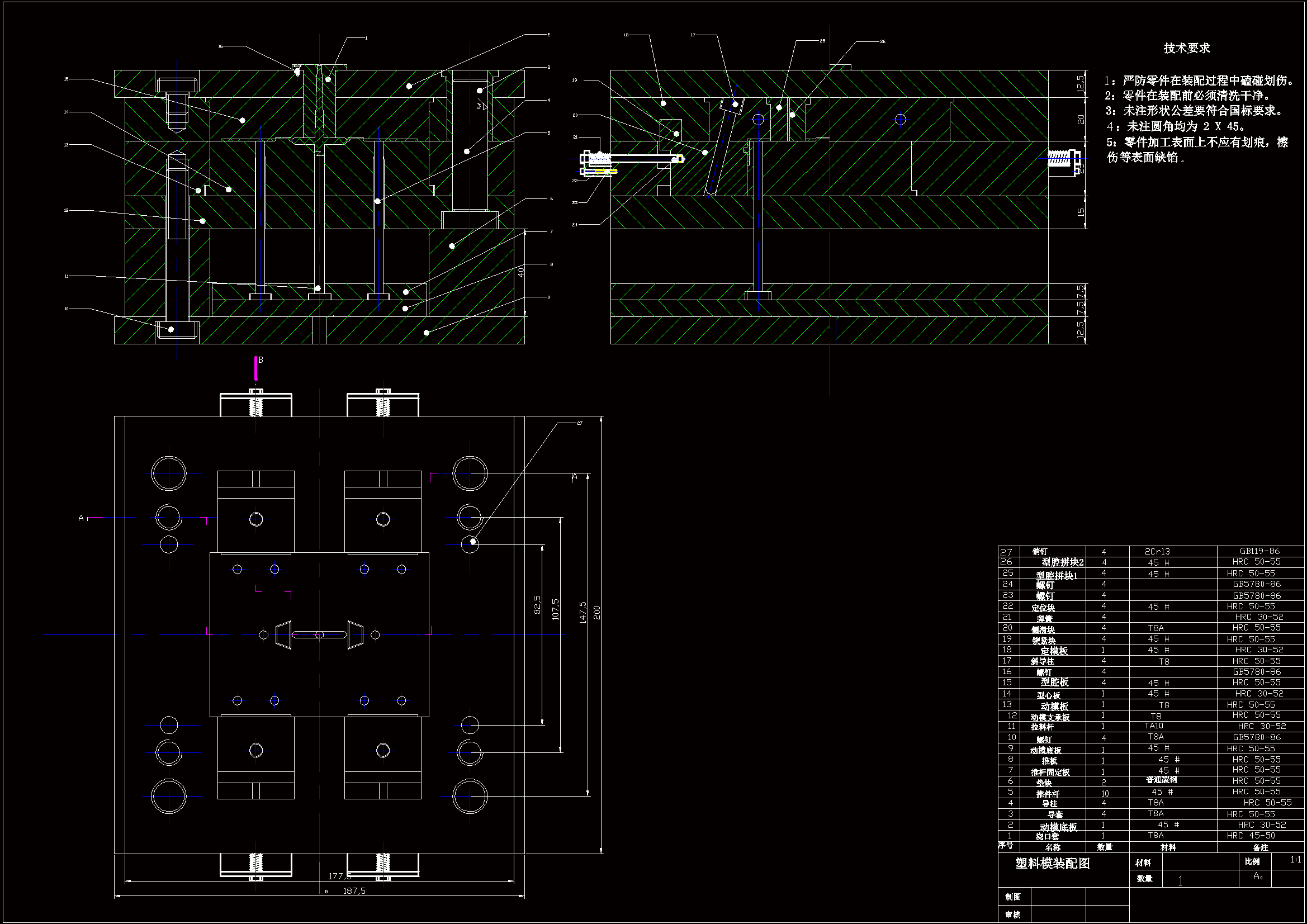

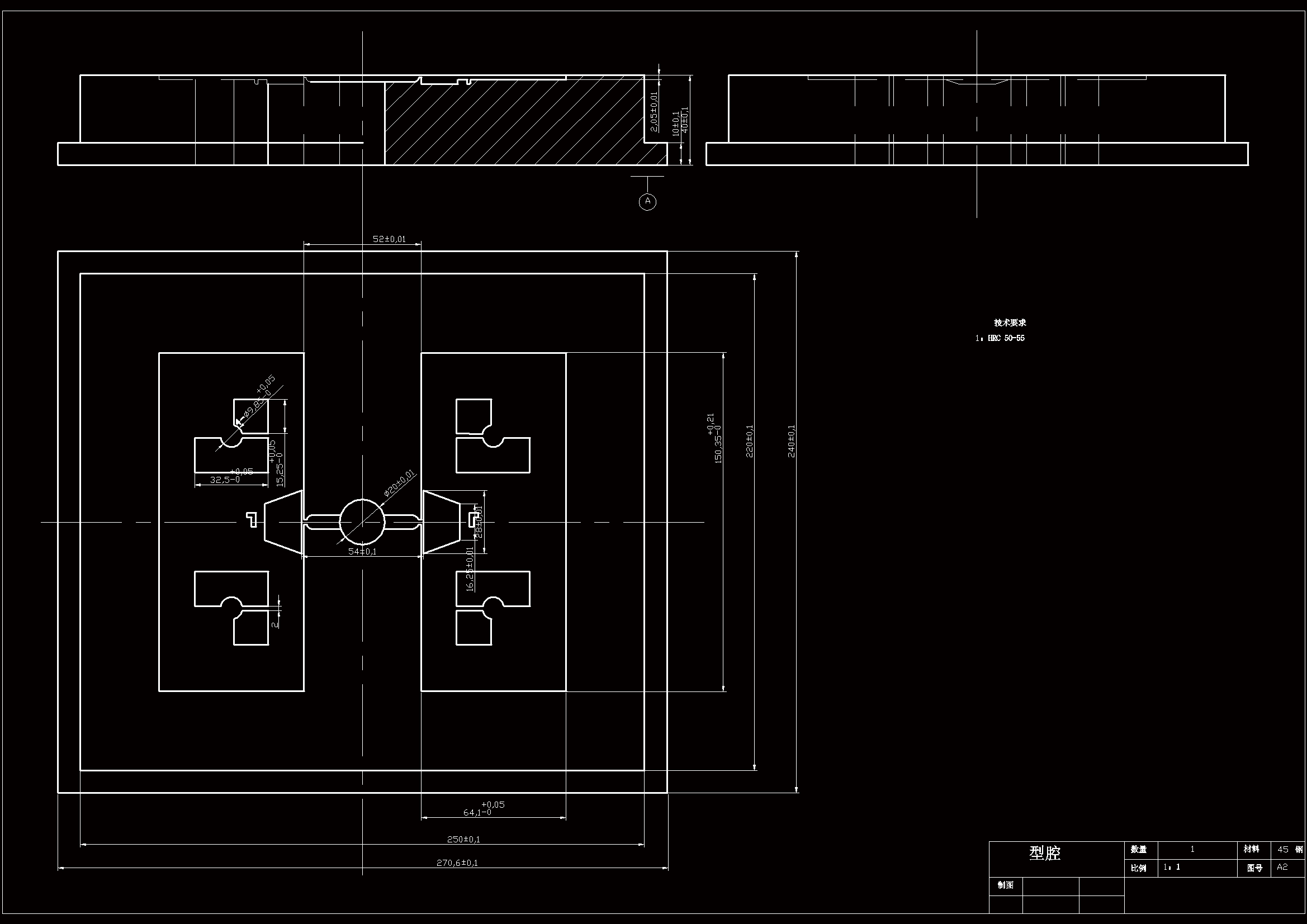

CAD版本图纸，共10张

摘要：

在综合分析塑件结构，使用要求。成型质量和模具制造成本的基础上，介绍结构简单，形状规则的塑件成型。采用侧向分型抽芯机构，使塑件能一次成型。设计了相应的的侧向分型抽芯的注射模。并介绍了模具的工作过程

目录

摘要…………………………2

一:塑件的工艺特性分析………………………………………………………………….3

二:模具结构设计………………………………………………………………..…………6

1.型腔数量以及排列方式……………………………………………….………6

2.分型面的选择…………………………………………………………………6

3.注射机的选定…………………………………………………..…………….8

4.主流道的设计……………………………………………………………………… 9

5.分流道的设计……………………………………………………………….……10

三.成型零件的设计与计算………………………………………………….……….12

1.成型零件的设计…………………………………………………….………12

2.模具型腔侧壁和底版厚度的计算……………………………….….………17

四.合模导向机构的设计………………………………………………….……………19

五.推出机构的设计……………………………………………………….…..………23

六.侧向分型与抽芯机构的设计…………………………………………..….……..24

七.连接件的选用…………………………………………………….…….….……..25

八.模具的装配………………………………………………………….….….…….26

九.答谢语……………………………………………………………….……..……..26
