JJ6271-无线路由器上的卡扣结构件注塑模具设计【含Proe三维图】 下载积分：150　资料编号： JJ6271

作品包括:

Word版说明书1份，共48页，约10000字

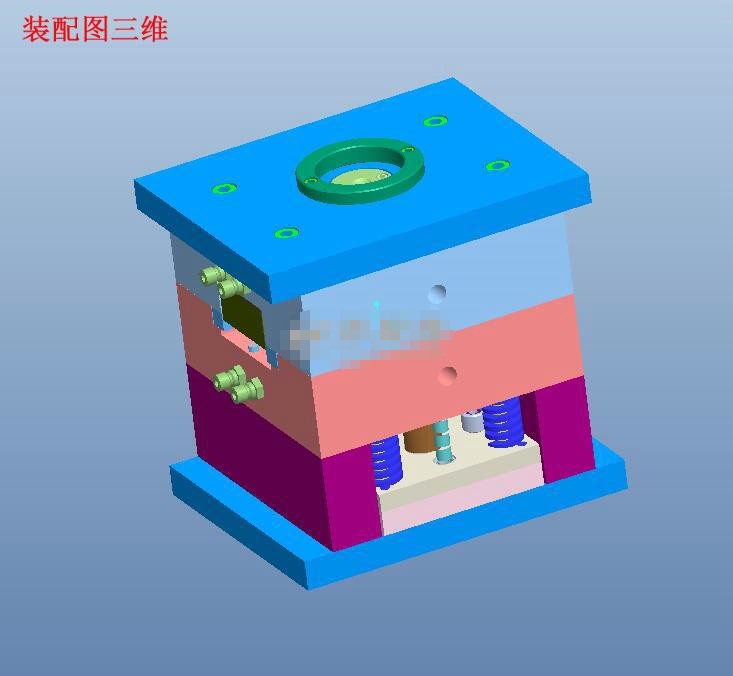

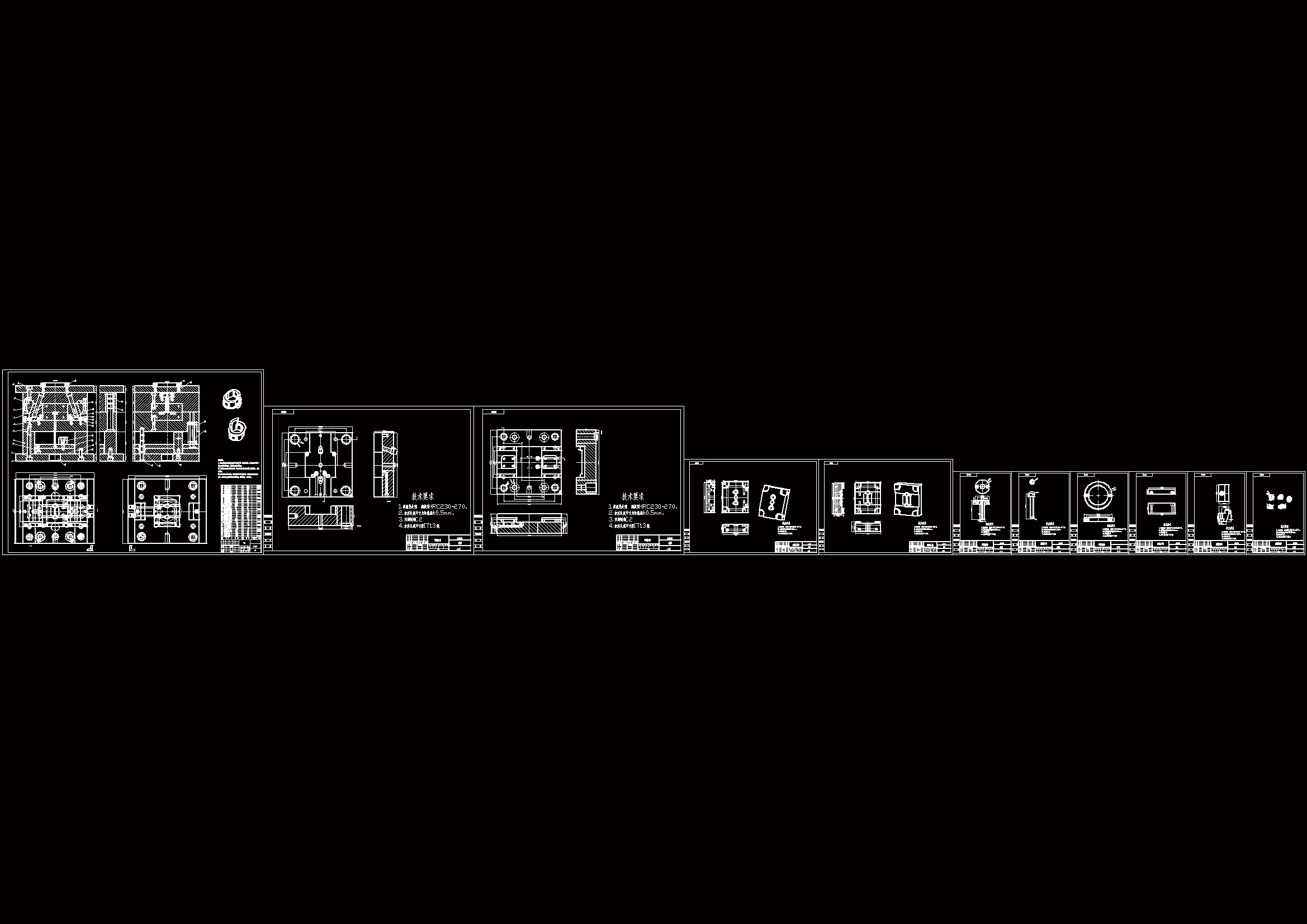

CAD版本图纸，共11张

Proe三维图一套

摘要

学习并了解无限路由器卡扣的外观要求和结构特点。从而知道产品的表面质量要求较高，外观需光洁美观。因此着重研究制品表面熔接痕的去除，翘曲的控制和型腔填充不足的避免等。通过软件对各个工艺参数进行优化，确定浇口的位置、模具的温度、保压时间和脱模形式等。从而使制品更加美观，结构强度更加合理，满足无线路由器这种产品的各种要求。借助Moldflow Plastics Insight 和Pro/E软件，设计并分析了无线路由器的模具。首先通过Moldflow Plastics Insight对最佳浇口位置进行分析，选择了合理的浇口位置，再运用其流动、冷却、翘曲分析，得到了合理的浇注系统和冷却系统设计方案。运用Pro/E及其插件EMX，设计优化了相应的模具结构，并选择合适的标准模架。通过一系列的分析计算，设计出了满足了这类制品表面要求较高、外部美观的要求，解决了型腔不能被填满、壁厚不均、容易产生翘曲等难题
