Z686-矿泉水瓶吹塑模具设计【含UG三维图】 下载积分：200　资料编号： Z686

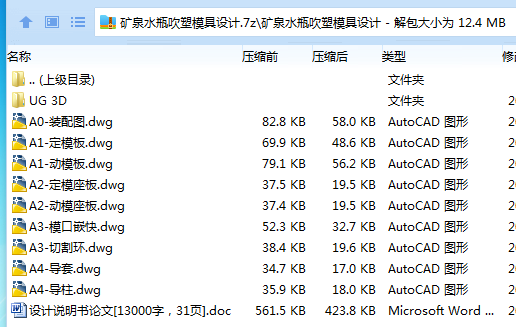

作品包括:

Word版说明书1份，共31页，约13000字

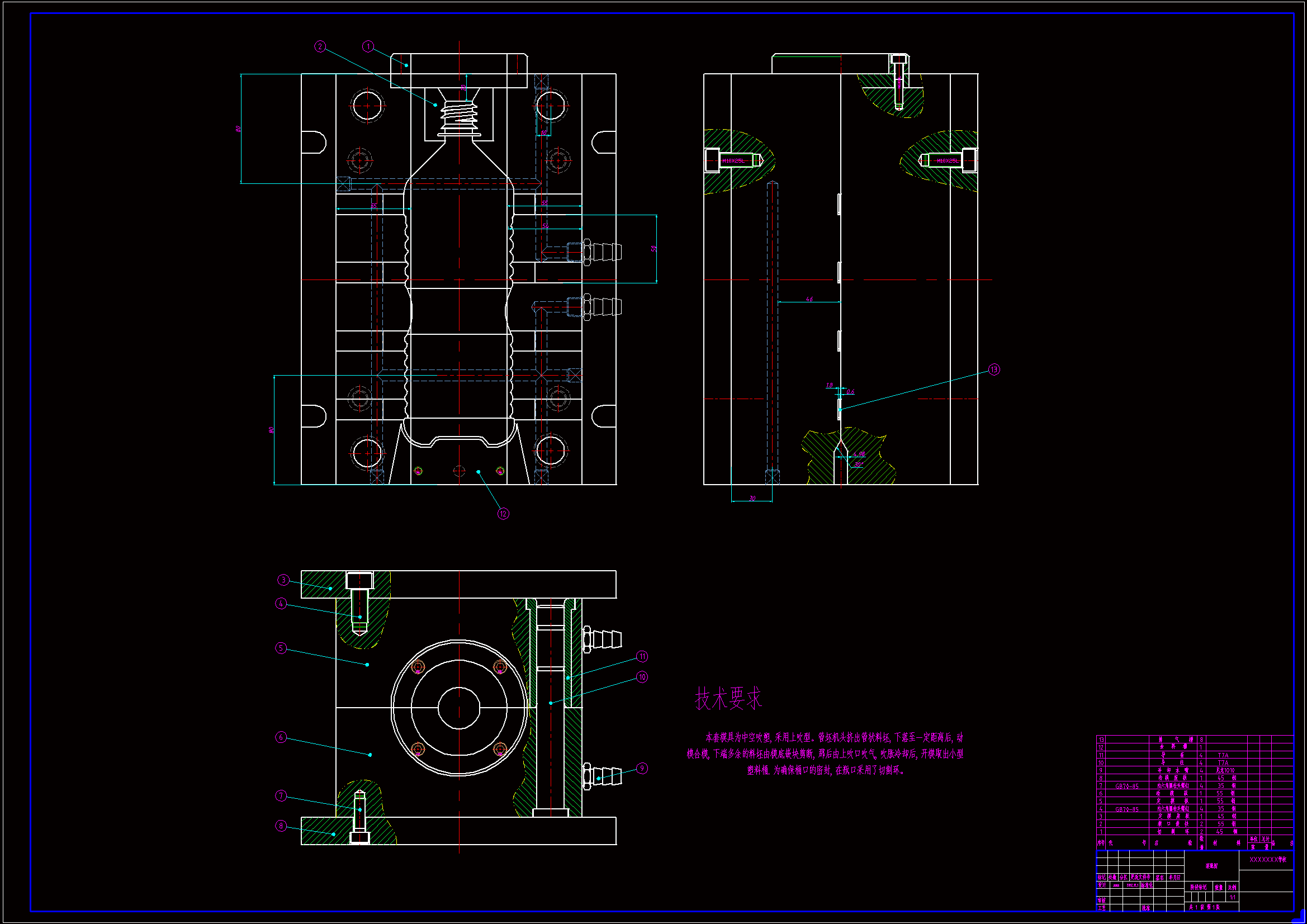

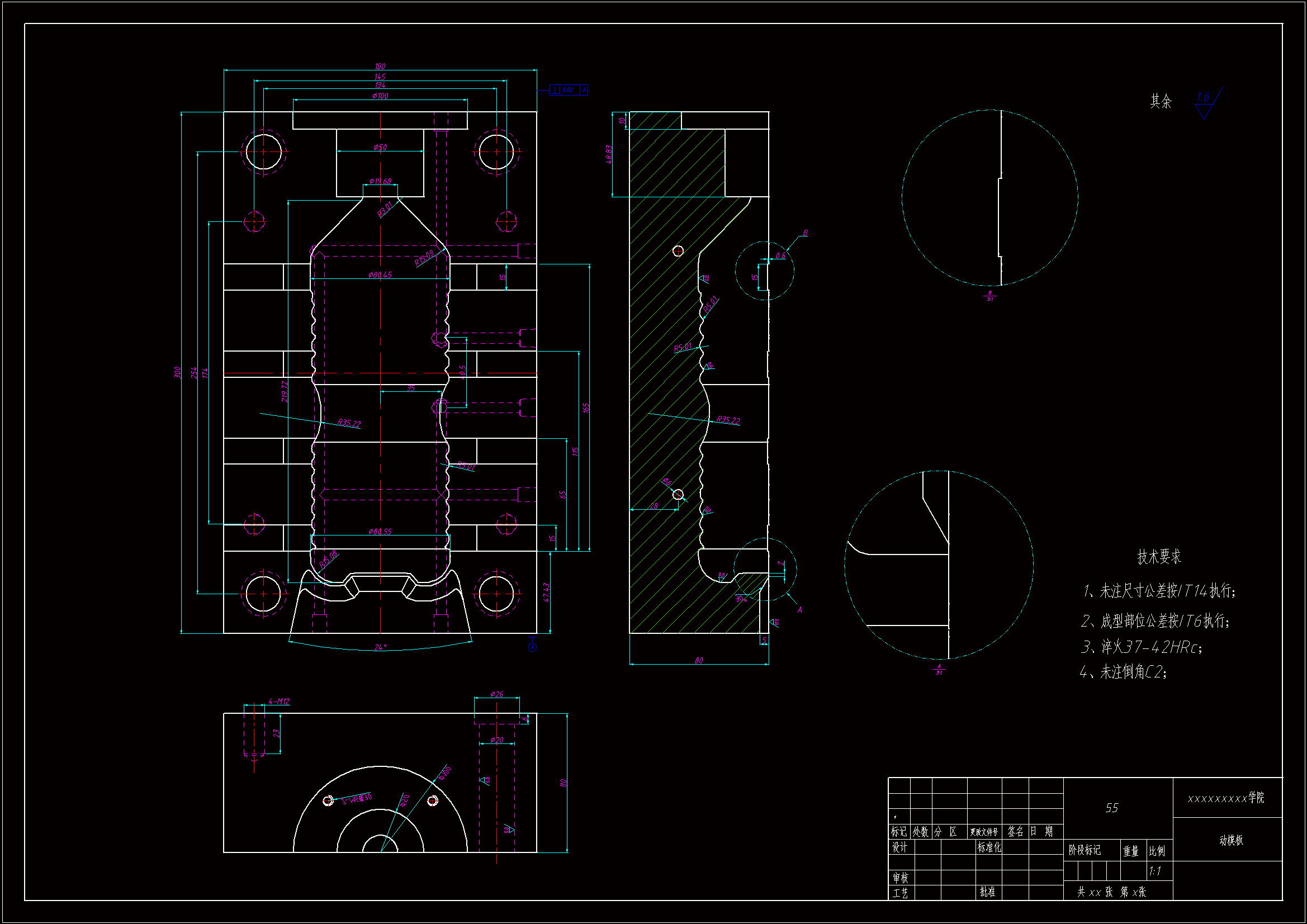

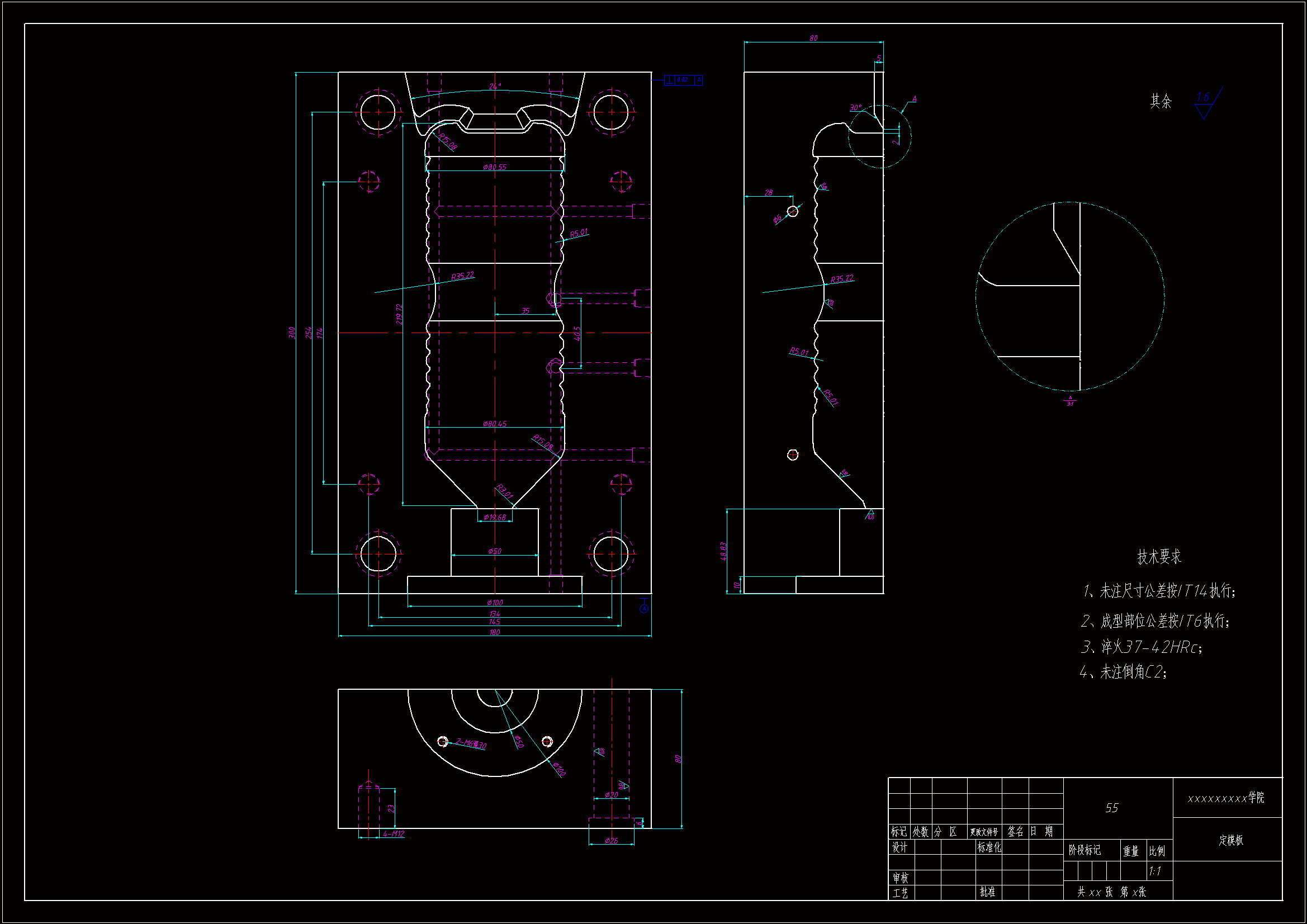

CAD版本图纸，共9张

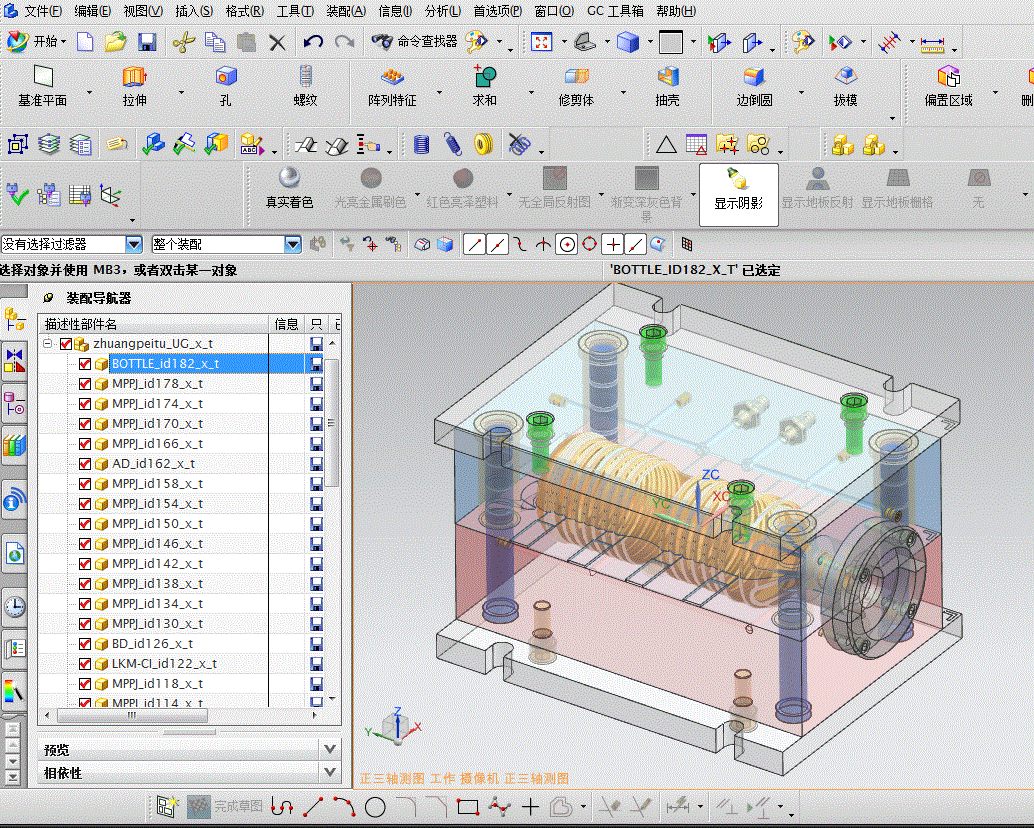

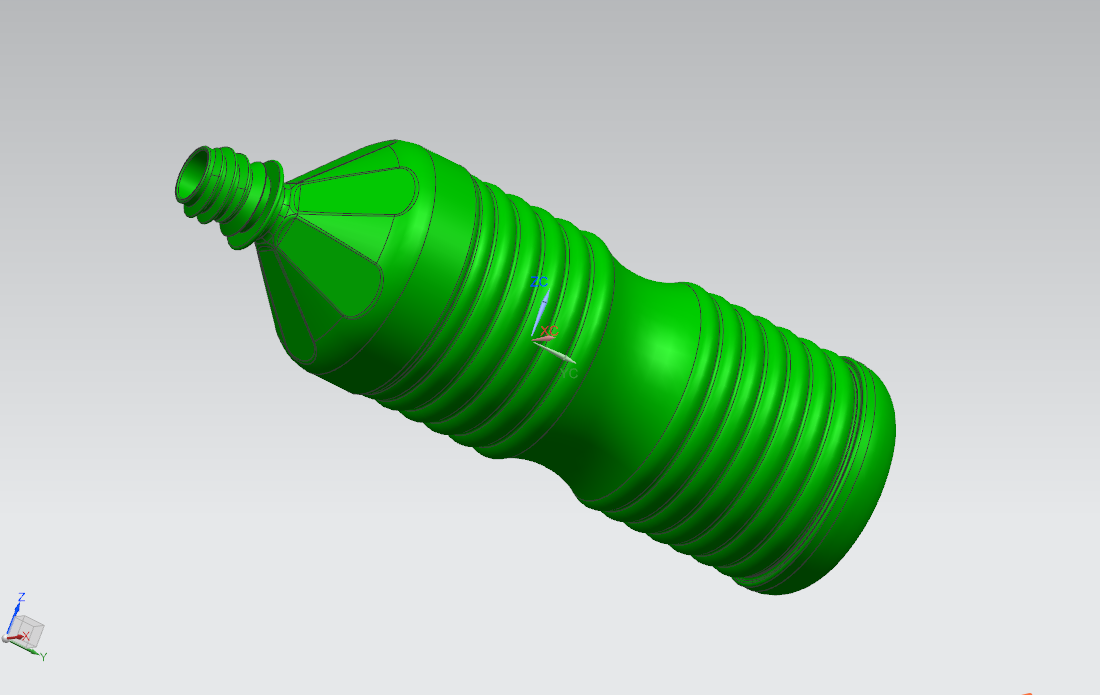

UG三维图一份

摘要

   本次设计的课题为塑料瓶吹塑模具的设计。瓶的形状是腔大口小，要是采用普通的注射模设计，型芯将难以脱离。虽然可以采用变型芯，但那样会使模具成本大幅度增加，且设计难度比较大。因此塑料瓶模具为上吹型中空吹塑模具，采用嵌块式结构，水路冷却，结构简单，耐用，便于更换部件，生产效率比较高。模具由动模板、定模板、切割环、模口嵌块、夹坯口、余料槽以及固定板等部件组成。

关键词：定模板； 动模板； 嵌块； 冷却

目录

摘要 I

1.1模具工业的概况 1

1.2我国塑料模具工业技术现状及地区分布 1

1.3 我国塑料模具工业和技术今后的主要发展方向 4

1.4 注塑模具CAD发展概况及趋势 4

2塑件成型工艺的可行性分析 6

3 模具方案论证 9

4 矿泉水瓶挤出吹塑机头尺寸计算 10

4.4型坯下垂与膨胀比 11

5 .1中心入料式机头 13

5.3注塑机的校核 13

6成型零部件的设计 15

6.1分型面 15

6.2型腔表面 15

6.3型腔尺寸 15

6.4模具夹坯口刃 17

6.5模具颈部嵌块 17

7模具排气 18

6.2 模具的冷却 20

8挤出吹塑机械的操作与保养 22

8.1开机与停机 22

8.2吹塑模具的保养 22

结 论 23

致  谢 24

参 考 文 献 25
