A0168-输油管接头注射模具设计 下载积分：50　资料编号： A0168

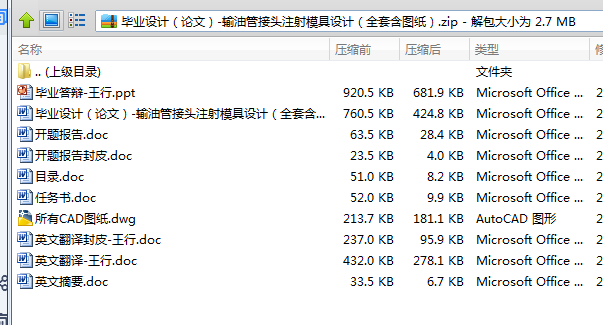

作品包括:

说明书一份,35页,15000字左右.

任务书一份

翻译一份

开题报告一份

PPT答辩一份

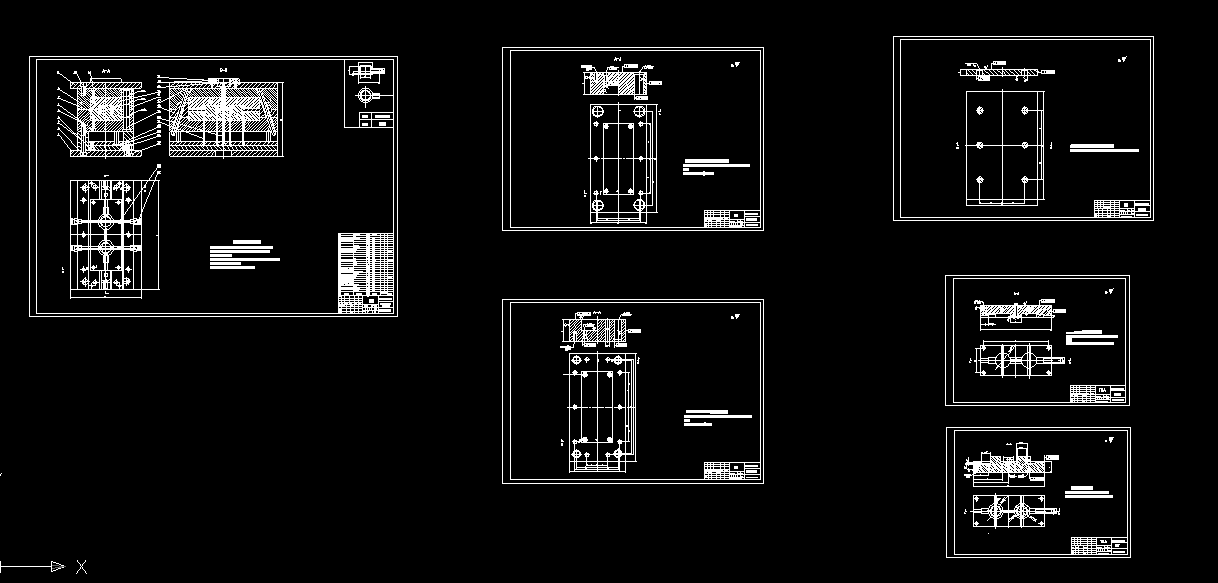

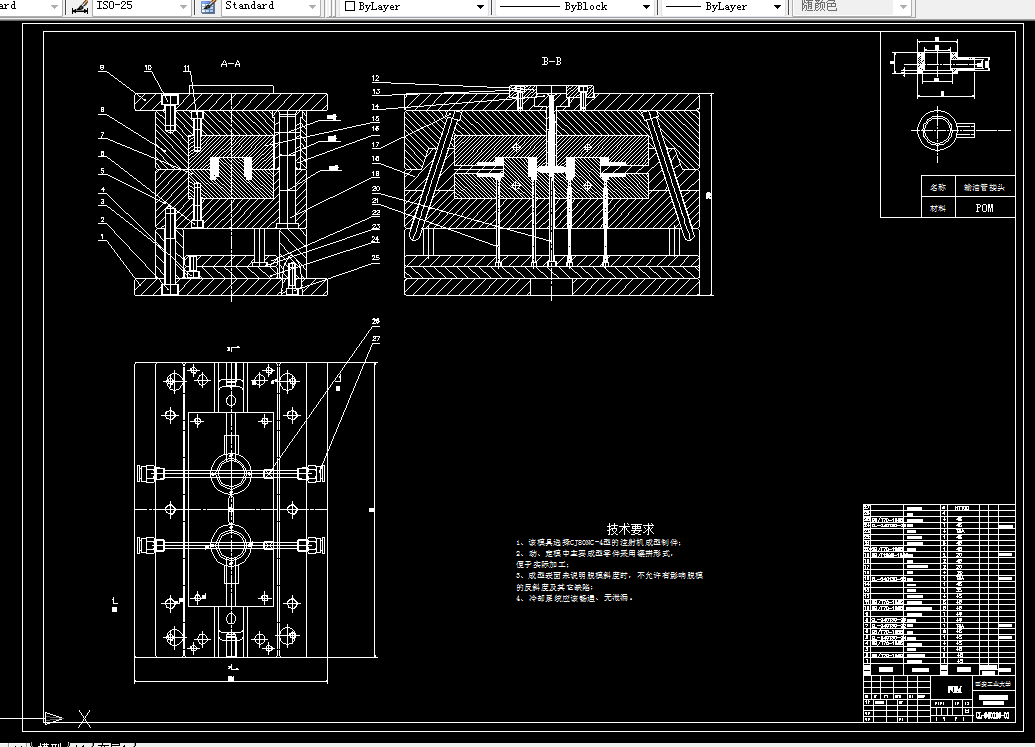

CAD版本图纸共6张:

目    录

第一章　　绪论 1

1.1 输油管接头造型展示 1

1.2 课题研究的意义和目的 1

1.3 本课题国内外发展概况 1

1.3.1 国内塑料模具发展概况及趋势……………………………………………………1

         1.3.2 国外塑料模具发展概况及趋势……………………………………………………2

1.4 本课题主要的研究内容 2

1.5 课题预期研究成果………………………………………………………………3

第二章　　输油管接头的工艺性分析 4

2.1 分析塑件试用材料的种类及工艺特征 4

2.2 分析塑件的结构工艺性 4

2.3 塑件结构设计 4

2.4 本章小结 4

第三章　　注射成型工艺及设备选择 5

3.1 注射成型工艺简介 5

3.2 注射成型工艺的参数 6

3.3 注射机的选择 7

3.3.1 注射机简介 7

3.3.2 注射机基本参数 7

3.3.3 选择注射机 8

3.4 注射机的校核 9

3.4.1 最大注射量的校核 9

3.4.2 注射机固定模板定位孔与模具定位圈的关系 10

3.5 本章小结 11

第四章　　输油管接头注射模具设计 12

4.1 塑料配方说明 12

4.2 分型面的确定 12

4.3 型腔数目的确定 13

4.4 浇口的确定 13

4.5 浇注系统设计 14

4.5.1主流道 15

4.5.2 浇口套的形式及固定方式 15

4.5.3 分流道 16

4.6 模具材料的选择 17

4.7 排气系统的设计 17

4.8 模架的选用 18

4.9 导向零件的设计 19

4.10 抽芯机构和顶出机构的设计 20

4.10.1抽芯机构的设计 20

4.10.2顶出机构的设计 20

4.11 成型零部件设计 21

4.11.1成型零部件结构设计 22

4.11.2 成型零部件工作尺寸的计算 23

4.12 模具温度调节系统设计 26

4.12.1温度调节对塑件质量的影响 26

4.12.2对温度调节系统的要求 26

4.12.3 冷却装置的设计 26

4.13 模具装配图及零件表 28

4.13.1模具装配图 28

4.13.2 模具装配图零件表 29

4.14 模具制造工艺 30

4.15 本章小结 30

第五章   结论 31

致谢……………………………………………………………………………………… 32

参考文献 33

 摘 要

塑料工业是当今世界上增长最快的工业门类之一，而注塑模具是其中发展较快的种类，因此，研究注塑模具对了解塑料

产品的生产过程和提高产品质量有很大意义。

本次设计题目为输油管接头注射模具设计，介绍了塑件的工艺性，对模具的浇注系统、模具成型部分的结构、顶出系统

、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计。型腔和型芯为镶块结构便于加工。由于塑件有侧通孔

所以设计了斜导柱抽芯机构。塑件体积较小采用一模两腔经济实用。

关键词   模具设计  塑料模具  注塑
