A0173-三角衣架塑料模设计[含Proe三维图] 下载积分：50　资料编号： A0173

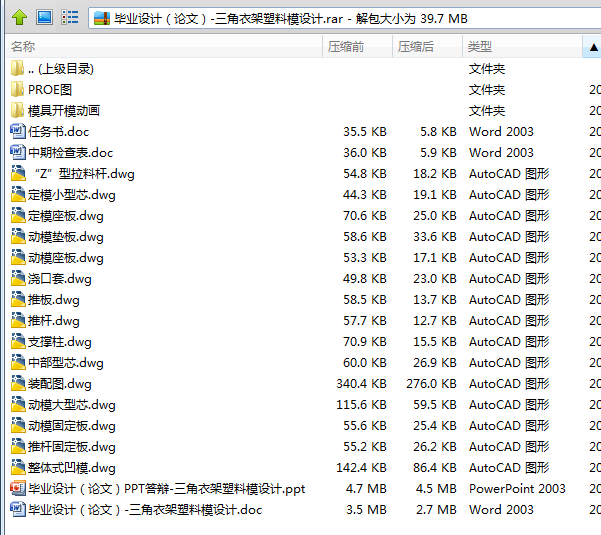

作品包括:

说明书一份,52页,21000字左右.

任务书一份

PPT答辩一份

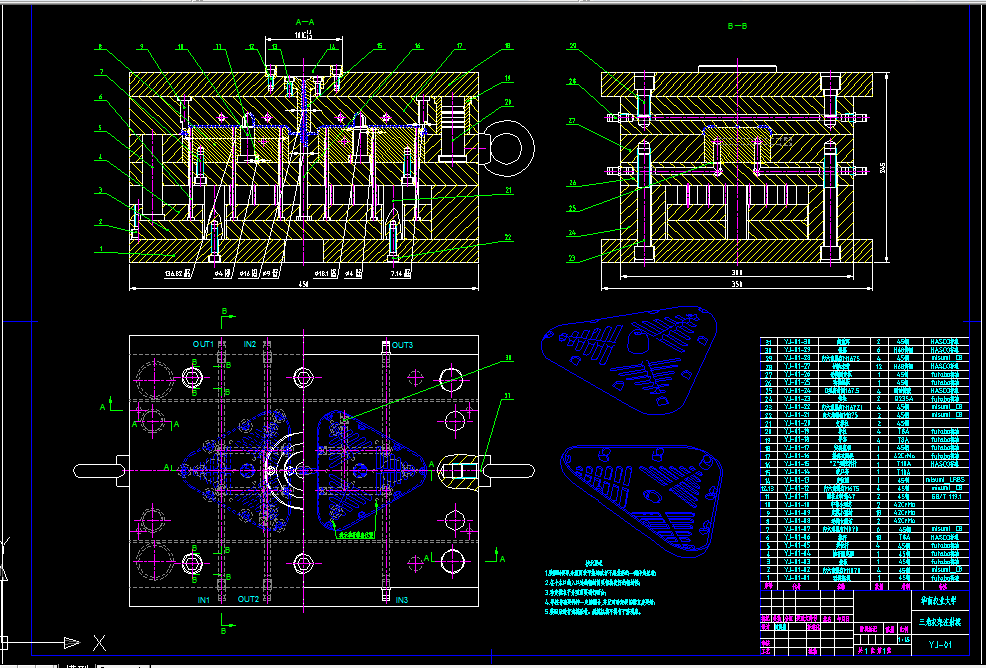

CAD版本图纸共17张:

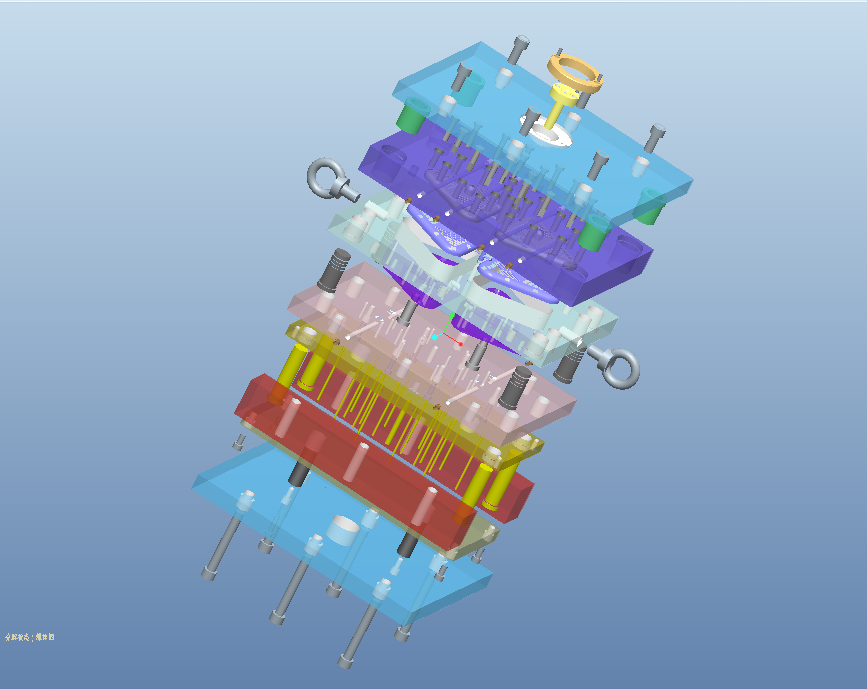

一套PRE三维图纸

摘    要

注射成型是塑料成型的主要方法之一，其优点是可以一次成型形状复杂的塑件，生产效率高。Pro/E（Pro/engineer）软

件是目前国内在产品造型设计和模具设计中应用广泛的软件之一，它有其专门的注塑模设计模块，通过利用其方便快捷

的模架库外挂（EMX4.1），模具设计中的一些繁琐工作变得尤为简单。

在本设计中，三角衣架作为大批量生产的日常用品适宜采用注射方法成型，通过对塑件进行结构和工艺性分析，设计出

一套一模两腔的塑料注射模具，并合理编写出成型零件的制造工艺。在设计中，Pro/E软件的应用贯穿到了整个设计过程

，首先利用Pro/E软件的零件模块进行三角衣架实体模型的创建，然后利用其制造模块对模型进行分模、型芯的设计、浇

注系统的设计，最后利用其模具外挂生成标准模架，再进行顶杆、冷却系统、支撑柱等综合布置。在模具的设计过程中

，一些重要的尺寸（如壁厚，顶杆直径，流道尺寸等）都经过了理论计算或取一个合理的经验数值，并进行了强度校核

和流道剪切速率的校核。模具各部分结构设计好后，利用创建好的模型生成Pro/E工程图并将其导入autoCAD中做出符合

国标的装配图及部分零件图，跳过了直接绘制工程图中大量繁琐的工作，降低了设计工作量。该设计充分体现了Pro/E软

件在模具设计的优越性。

关键词：三角衣架塑件  注射模  Pro/E  EMX4.1

目    录

1 前言…………………………………………………………………………………………1

1.1设计的目的和意义…………………………………………………………………………1

1.2模具工业在国民经济中的地位……………………………………………………………1

1.3我国塑料模具行业的发展现状……………………………………………………………2

1.4 Pro/E软件的介绍…………………………………………………………………………3

2 塑件成型工艺分析…………………………………………………………………………4

2.1 塑件的使用要求…………………………………………………………………………4

2.2 塑件的材料分析…………………………………………………………………………4

2.3 塑件的尺寸精度、塑件表面质量、塑件的结构工艺性分析……………………………5

2.3.1 塑件的尺寸精度分析…………………………………………………………………5

2.3.2 塑件的表面质量分析…………………………………………………………………5

2.3.3 塑件的结构工艺性分析………………………………………………………………6

3 成型设备的选择与模塑工艺参数的编制…………………………………………………6

3.1 塑件的体积和质量………………………………………………………………………7

3.2 型腔数量确定……………………………………………………………………………7

3.3 浇注系统凝料的估算……………………………………………………………………7

3.4 注射机的选用及其技术参数……………………………………………………………7

3.5 成型工艺参数……………………………………………………………………………8

4 模具结构方案的确定………………………………………………………………………9

4.1 分型面位置确定…………………………………………………………………………9

4.2 型腔数量的最后确定及型腔的排列形式………………………………………………10

4.3 浇注系统的设计与计算…………………………………………………………………11

4.3.1 主流道设计……………………………………………………………………………11

4.3.2 分流道的设计………………………………………………………………………12

4.3.3 浇口的设计……………………………………………………………………………14

4.4 成型零件结构的确定……………………………………………………………………15

4.4.1 凹模的结构设计………………………………………………………………………15

4.4.2 凸模(型芯)的结构设计………………………………………………………………16

4.5 排气与引气系统机构的确定……………………………………………………………17

4.6 冷料穴与拉料杆设计……………………………………………………………………17

4.7 侧凹部分的处理…………………………………………………………………………18

4.8 模具结构形式的确定……………………………………………………………………18

5 主要零部件的设计计算……………………………………………………………………18

5.1 成型零件工作尺寸计算…………………………………………………………………18

5.2 成型零件尺寸及动模垫板厚度的计算…………………………………………………21

5.2.1 凹模侧壁厚度计算……………………………………………………………………21

5.2.2 凹模底部厚度计算……………………………………………………………………22

5.2.3 动模垫板厚度计算……………………………………………………………………22

5.3 标准模架的选择…………………………………………………………………………23

5.3.1 模架的确定……………………………………………………………………………23

5.3.2 各模板尺寸的确定……………………………………………………………………23

5.3.3 导柱长度确定…………………………………………………………………………24

5.4 脱模机构的设计与计算…………………………………………………………………24

5.4.1 推出方式的确定………………………………………………………………………25

5.4.2 脱模力的计算………………………………………………………………………25

5.4.3 推杆尺寸确定及校核…………………………………………………………………26

5.5 模具冷却系统的计算……………………………………………………………………28

5.5.1 冷却介质………………………………………………………………………………28

5.5.2 冷却系统计算…………………………………………………………………………28

5.5.3 水路的布置形式………………………………………………………………………30

6 注射机有关参数的校核……………………………………………………………………31

6.1 注射量的校核……………………………………………………………………………31

6.2 注射压力的校核…………………………………………………………………………31

6.3 合模力的校核……………………………………………………………………………31

6.4 安装部分相关尺寸的校核………………………………………………………………31

6.5 开模行程的校核…………………………………………………………………………32

7 模具的建模过程…………………………………………………………………………32

7.1 三角衣架模型创建………………………………………………………………………32

7.2 衣架的分模步骤…………………………………………………………………………34

7.3 标准模架的导入…………………………………………………………………………37

8 成型零件的加工工艺设计………………………………………………………………40

8.1 动模大型芯加工工艺……………………………………………………………………40

8.2 中部型芯加工工艺………………………………………………………………………40

8.3 整体式凹模加工工艺……………………………………………………………………41

8.4 定模小型芯加工工艺……………………………………………………………………42

9 绘制模具装配图及相关零件图……………………………………………………………42

10 结束语……………………………………………………………………………………42

致谢……………………………………………………………………………………………44

参考文献………………………………………………………………………………………45

Abstract………………………………………………………………………………………46
