A0186-带式输送机二级圆柱直齿齿轮减速器设计 下载积分：50　资料编号： A0186

作品包括:

说明书一份,41页,8900字左右.

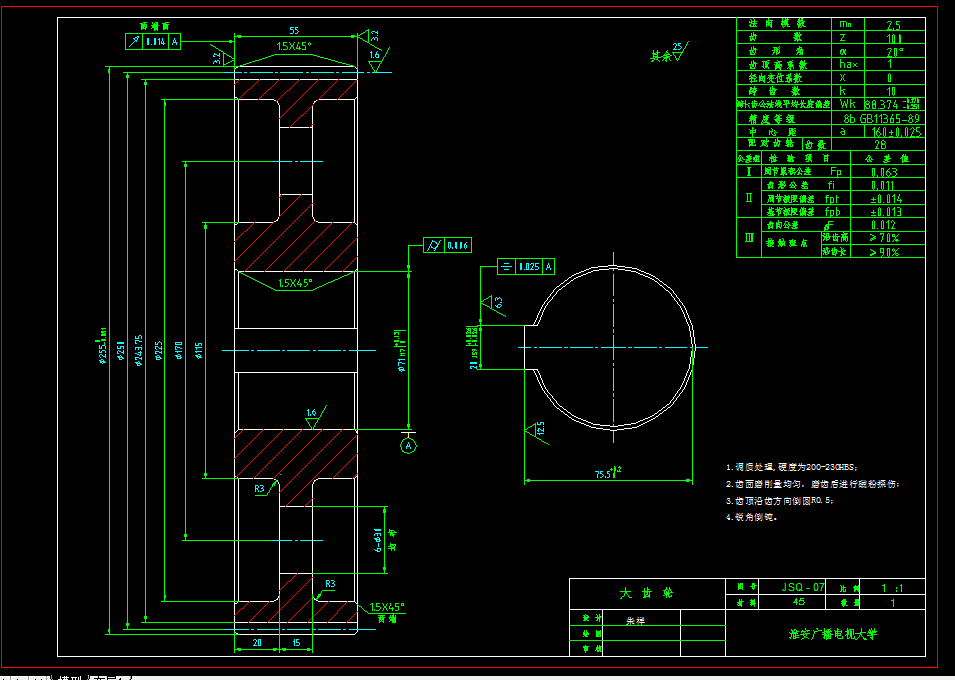

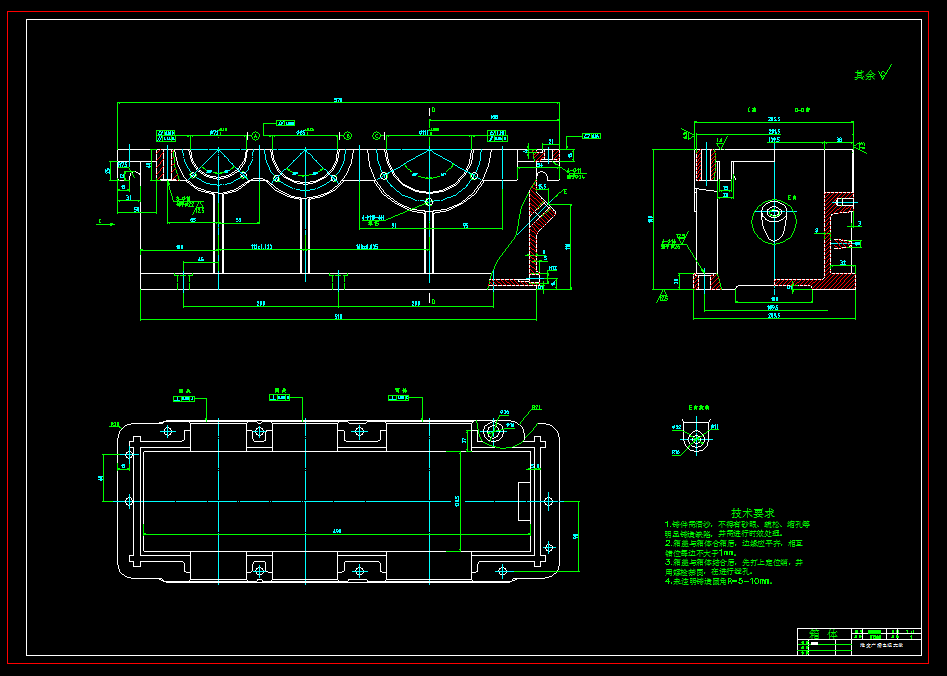

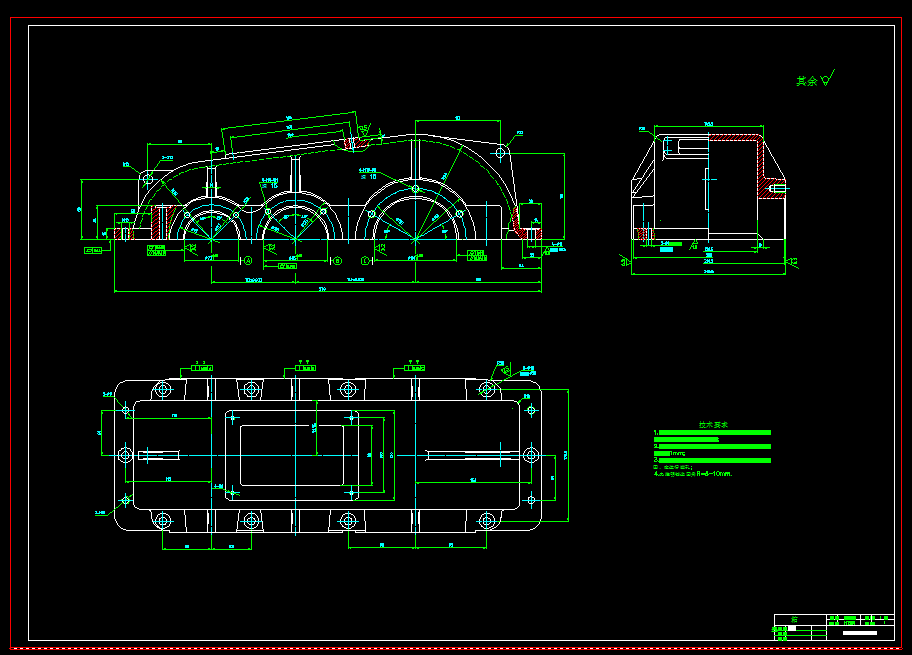

CAD版本图纸共8张:

设计任务书

1设计任务

设计带式输送机的传动系统，采用两级圆柱直齿齿轮减速器传动。

 2 设计要求

  （1）外形美观，结构合理，性能可靠，工艺性好；

  （2）多有图纸符合国家标准要求；

  （3）按毕业设计（论文）要求完成相关资料整理装订工作。

3 原始数据

  （1）运输带工作拉力 F=4KN

   （2）运输带工作速度V=2.0m/s

(3)输送带滚筒直径 D=450mm

（4）传动效率

4工作条件

两班制工作，空载起动，载荷平稳，常温下连续（单向）运转，工作环境多尘，中小批量生产，使用期限10年，年工作300天。

目   次

1  引言……………………………………………………………………………… 1

2  传动装置总体设计……………………………………………………………… 2

2.1  设计任务书………………………………………………………………… 2

2.2  确定传动方案 ……………………………………………………………… 2

2.3  电动机的选择 ……………………………………………………………… 3

3  传动零件的设计计算……………………………………………………… 7

3.1 高速级齿轮的参数计算…………………………………………………… 7

3.2  低速级齿轮的参数计算 …………………………………………………… 11

4  轴及轴承装置的设计计算  ……………………………………………………… 15

4.1  轴的设计、校核及寿命计算…………………………………………………… 16

4.2  齿轮的设计……………………………………………………………………… 28

5  主要零部件的工艺设计…………………………………………………………… 29

5.1  输出轴的零件图    …………………………………………………………… 29

5.2  输出轴的工艺设计  …………………………………………………………… 30

6  编程  ……………………………………………………………………………… 33

结论 ………………………………………………………………………………… 35

致谢 …………………………………………………………………………………36

参考文献…………………………………………………………………………… 37

附录A（装配图） …………………………………………………………………… 38
