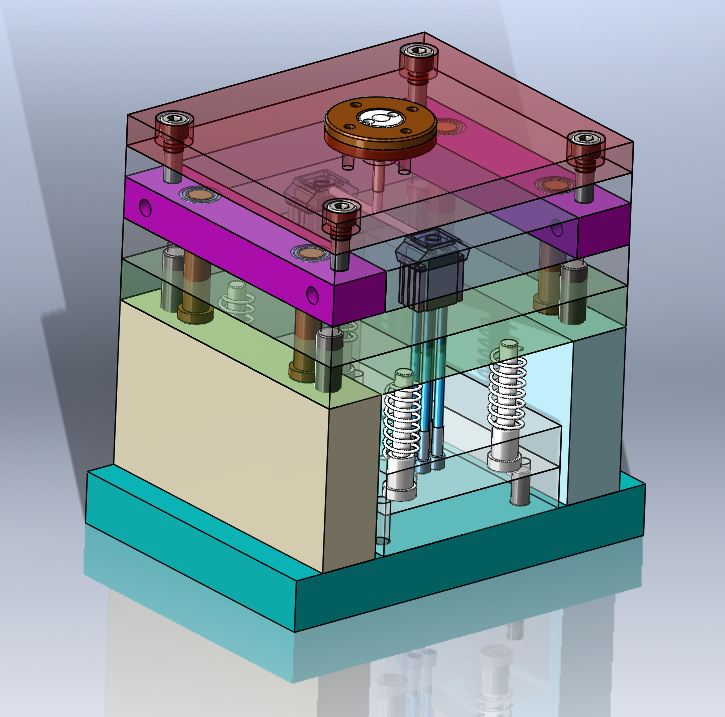

A484-机器人腰部零件注塑模具设计[含SW三维图] 下载积分：50　资料编号： A484

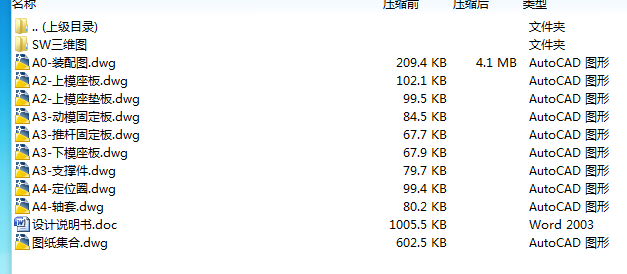

作品包括:

说明书1份，共30页，约10000字左右

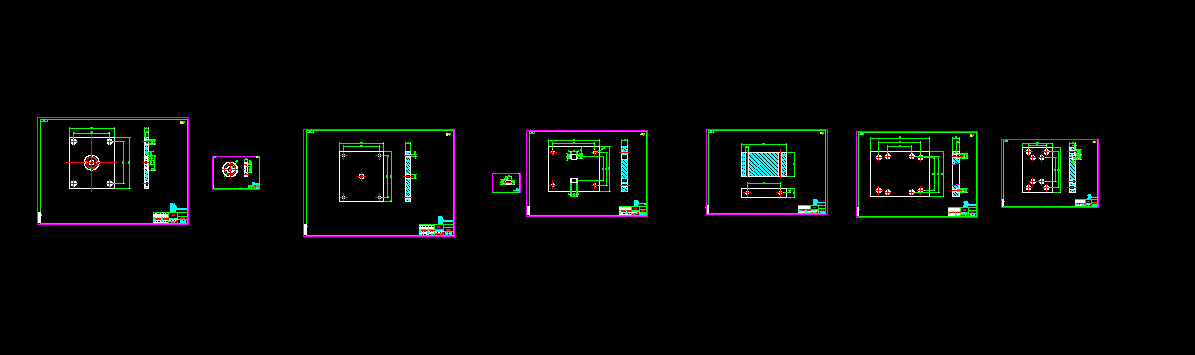

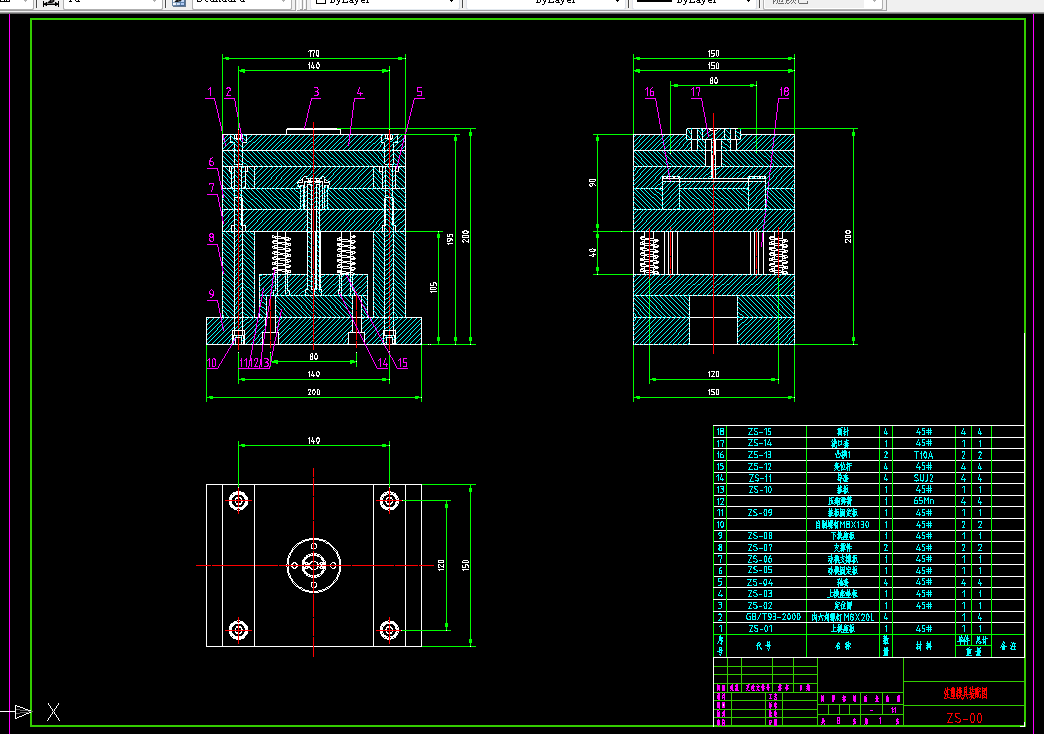

CAD版本本图纸，共9张

SW三维图一份

摘  要

    本次设计就是将机器人腰部零件作为设计模型，将注塑模具的相关知识作为依据，阐述塑料注塑模具的整体设计过程。

该毕业设计的内容是机器人腰部零件的注塑模具，材料为ABS，根据其结构形状特点以及通过对机器人腰部零件成型工艺的正确分析，确定型腔的总体布局，选择分型面，确定脱模方式，设计浇注系统等；同时本文对注塑模具进行简要介绍，对注塑模具中的主要零件进行设计计算，在设计过程中着重考虑其生产实际中的经济性和合理性。

关键词：塑料模具；参数化；镶件；分型面；成型

目  录

 诚信申明 I

 摘要 II

 Abstract III

 第一章  前言 1

     1.1 模具介绍 1

     1.2 模具在加工工业中的地位 1

     1.3 模具的发展趋势 1

 第二章  该塑件材料分析和工艺性分析 2

     2.1 材料分析 5

     2.2 工艺分析 7

       2.2.1 尺寸及精度 8

       2.2.2 表面粗糙度 10

       2.2.3 形状 12

       2.2.4 斜度 13

 第三章  拟定成型工艺 14

     3.1 制件成型方法 14

     3.2 制件的成型参数 15

     3.3 确定型腔数目 16

      3.3.1计算制品的体积和重量 17

      3.3.2型腔数目的确定主要参考以下几点来确定 18

      3.3.3模具型腔数目的确定 18

 第四章  浇注系统的设计 19

     4.1 制件在模具中的位置 19

      4.1.1型腔的布置 20

      4.1.2分型面的选择 21

    4.2 确定浇口形式及位置 21

    4.3 主流道的设计 22

    4.4 流道的设计 22

    4.5 冷料穴的设计 22

 第五章  成型零部件的设计 23

     5.1 成型零部件的结构设计 23

     5.2 成型零部件工作尺寸计算 24

     5.3 成型零部件的强度与刚度计算 24

  第六章  结构零部件的设计 24

     6.1 选用标准注射模架 25

     6.2 定模板与动模板的设计 25

  第七章  推出机构的设计 26

  第八章  抽芯机构设计 26

  第九章  注塑机参数校核 26

      9.1  最大注射量、锁模力、注射压力、模具厚度的校核 27

      9.2  开模行程的校核 27

      9.3  模具与注射机安装相关部分尺寸校核 27

   结论 28

   参考文献 29

   致 谢 30
