M1412-订书器按盖注射模具设计[含UG三维图] 下载积分：150　资料编号： M1412

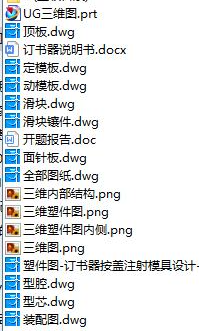

作品包括:

Word版设计说明书1份，共36页，约12000字

开题报告一份

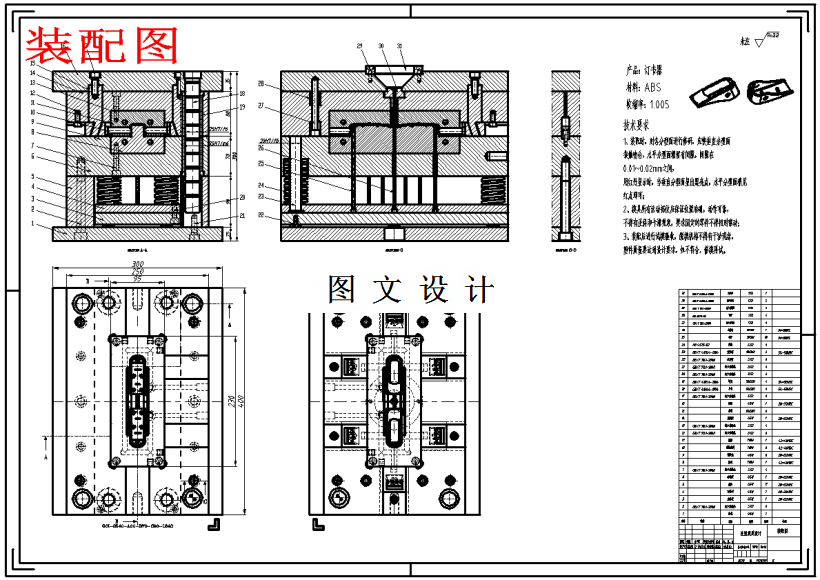

CAD版本图纸，共10张

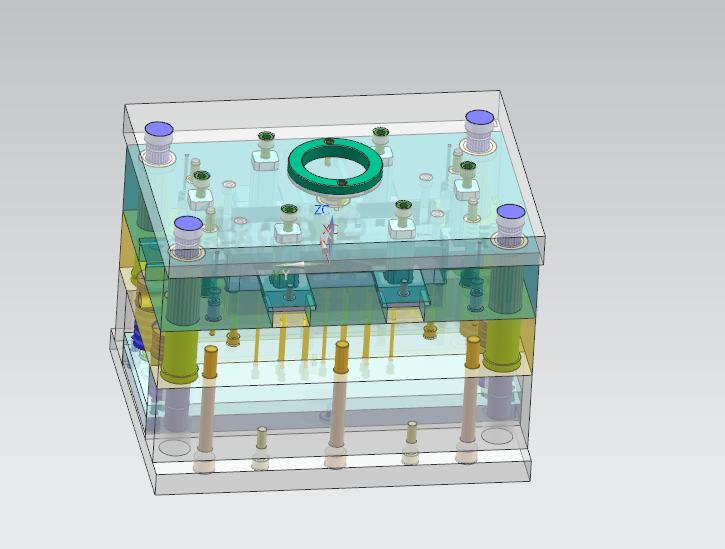

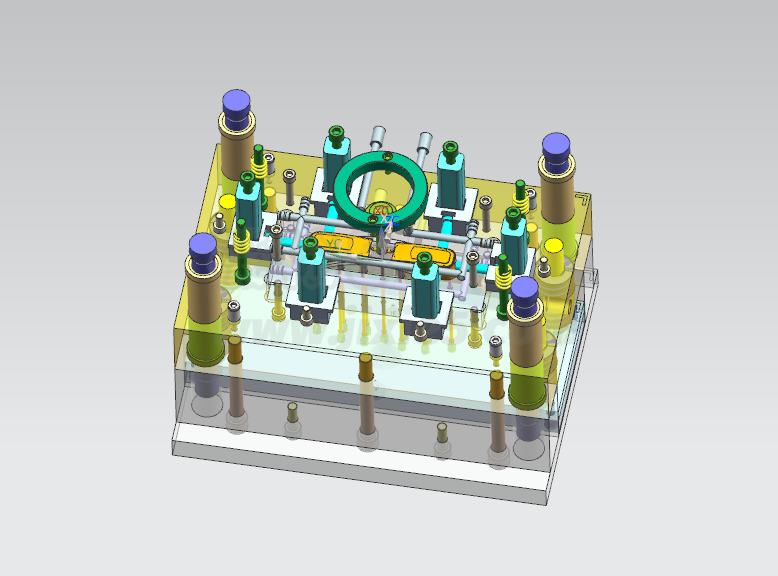

UG三维图一份

摘要

塑料制品有很多种成型的方法，本设计使用的是最常使用的注塑方式——注射成型，根据订书机上壳塑料制品的要求，了解塑件的用途，分析塑件的工艺性、尺寸精度等技术要求，选择塑件制件尺寸。本模具采用一模四腔，潜浇口，注射机采用海天HTF160X2B型号，设置冷却系统。前期对于设计对象进行了相关的测量，数据的记录等；中期主要是使用UG三维设计软件根据前期测量的数据建立立体模型，并在塑件模型的基础上利用UG制造内的模具型腔模块对订书机上壳作出相应的注塑模具设计，包括有塑件元件、斜顶分型面、主分型面、浇口等，并且加入相应的模架、浇口、流道等；后期则是以之前作出的成果为基础使用CAD软件绘制出相应的二维图，更加清晰的显示出塑件的结构以及模具的机构。
