M2154-电火花打小孔机床整体结构设计 下载积分：100　资料编号： M2154

作品包括:

Word版设计说明书1份

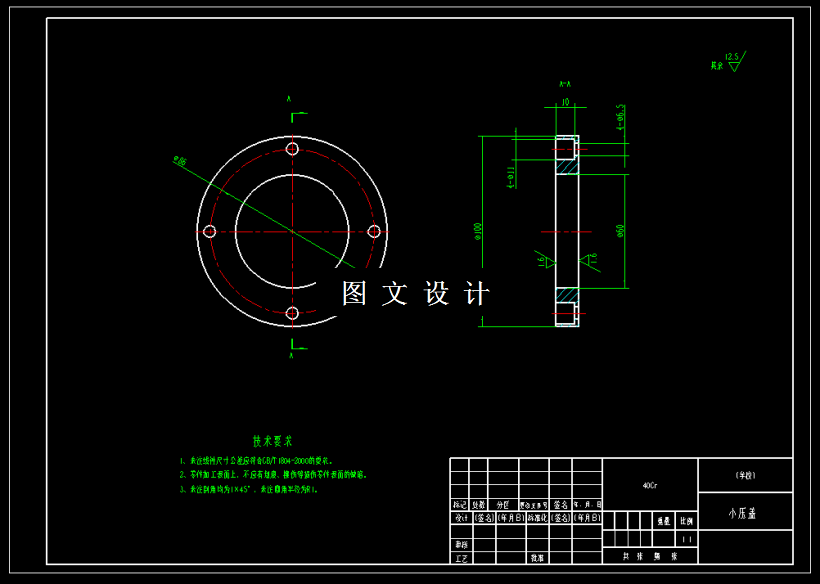

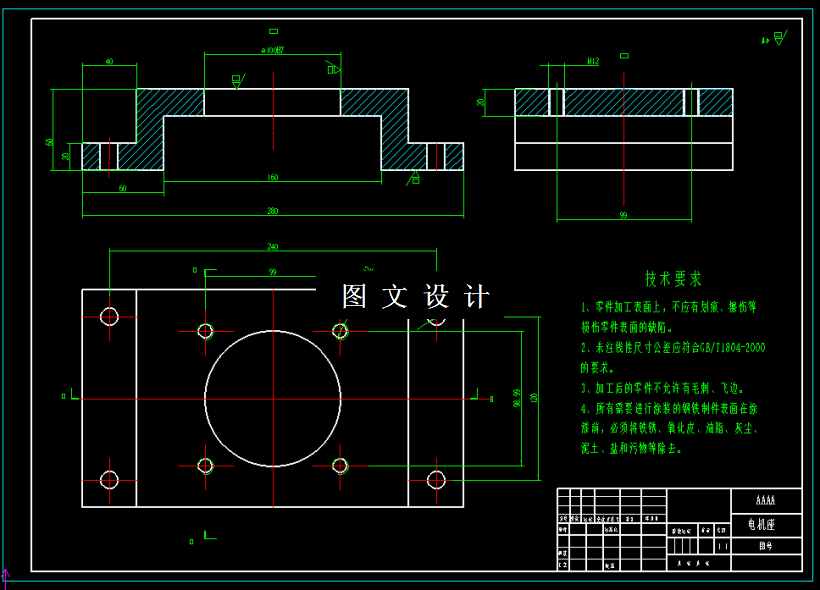

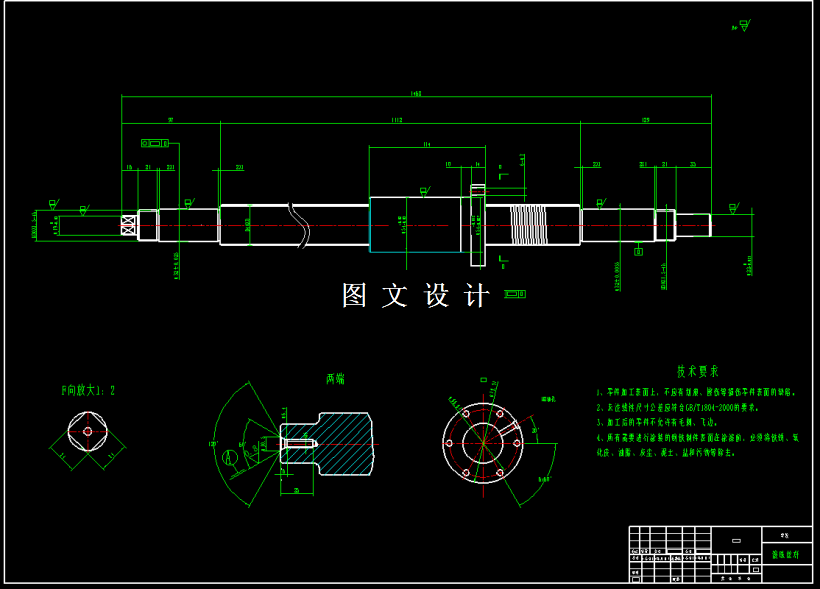

CAD版本图纸，共9张

摘要

在本文的设计中，主要设计的是高速电火花打小孔机床的机械结构设计，在设计过程中，通过查阅相关的设计资料，对电火花打小孔机床结构进行充分的了解，对现有市场上的电火花打小孔机床的整体结构进行分析，总结在使用上的设计优势和不足。在本次设计上进行更加全面的解决在电火花打小孔机床上的短板，实现在机床行业上的更好更快的发展。电火花打小孔的机床的机械结构，主要的结构形式包括对Z轴的传动系统的结构设计，机架整体的结构形式的设计，还有对液态下的介质进行工作循环中的传动的系统进行设计，主传动系统的结构设计，传动轴承的选型和计算，轴的设计和计算等，是在对电火花打小孔机床机械结构设计上的重要内容。在本次设计中沟通过对以上设计的内容进行初步的构思，提出设计方案，在进行对方案的分析和解析，选择合适的设计方案进行对电火花打小孔机床的机械结构的设计，提高在工作上的效率，解决在电火花打小孔机床上的加工质量问题。在设计上提高自我技能的培养，达到对机械传动结构设计的基本要求的能力。

在传动结构的设计上，整机的结构形式主要由电动机提供动力的，在电动机的带动下，实现对联轴器的动力传递，实现丝杠的传动，带动丝杠螺母实现对整个传动正义的运动，在机床的设计上，可以有效的提高在加工生产上的生产率，实现传统加工上的自动化加工的水平，达到更加优越的加工条件和更好的未来发展趋势。
