M2162-红枣采摘机关键部件设计与分析 下载积分：150　资料编号： M2162

作品包括:

Word版设计说明书1份

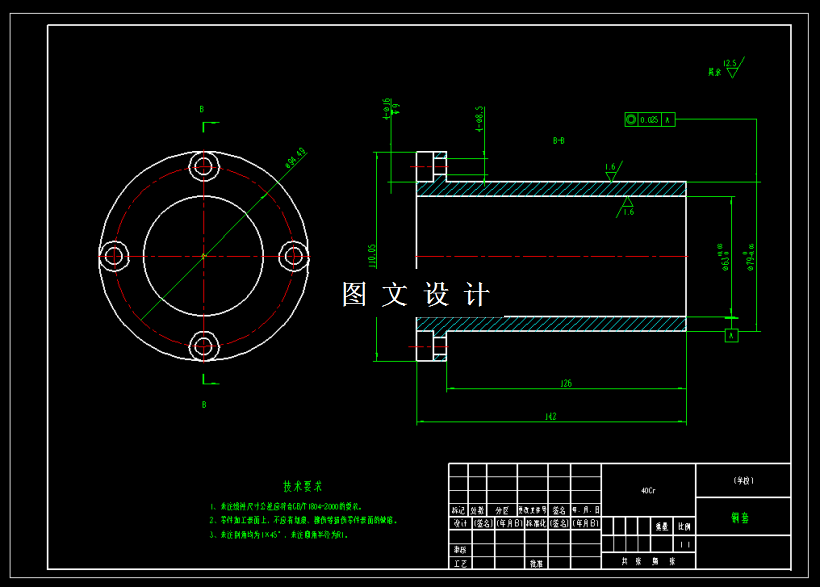

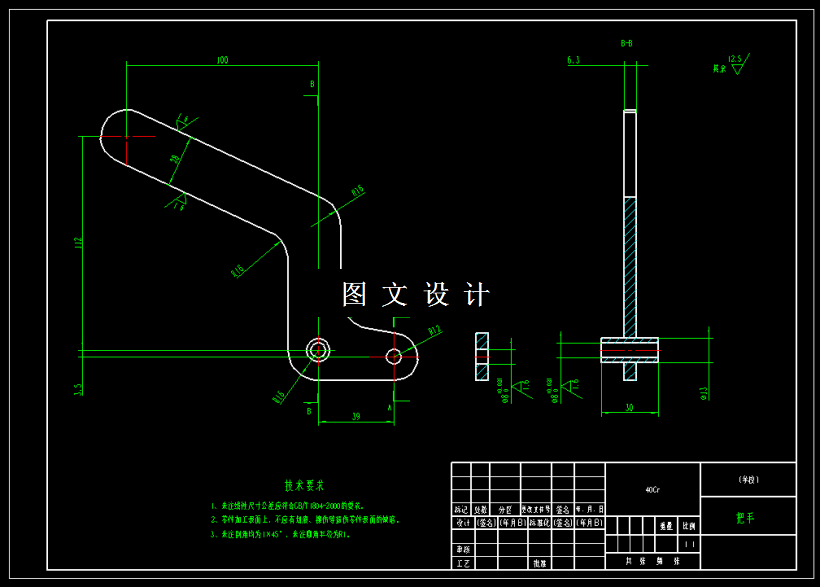

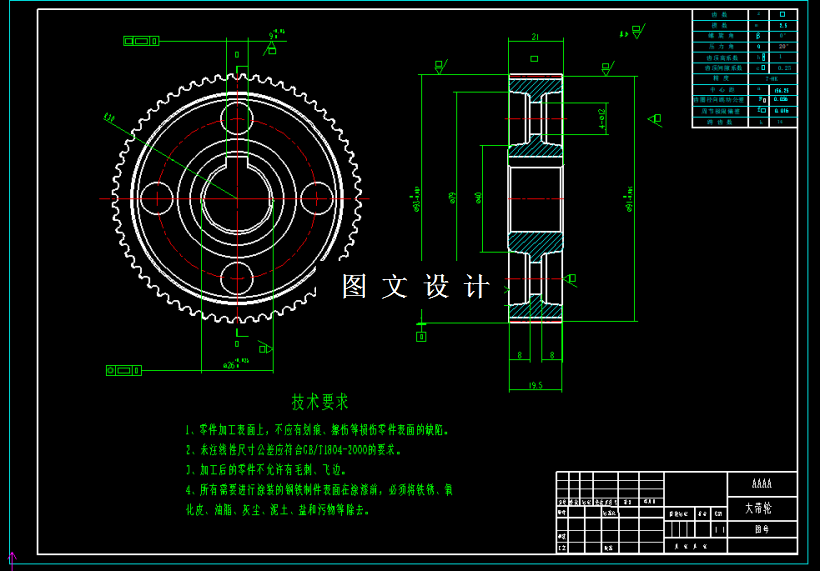

CAD版本图纸，共9张

摘要

红枣收获机，是在专业种植红枣上使用的一种机械化采摘的设备，其关键的部件是振动装置，在红枣的采摘上，一般使用的是振动的形式实现对红枣的振动掉落实现采摘，在树下有围布等接应，在红枣采摘机的机械传动结构上，通过电机传动，实现对带轮传动部件的运转，带动偏心圆盘和曲柄实现对振动杆的振动，实现对夹紧在开合爪座结构上的树枝进行摇晃，实现成熟的红枣掉落的一种采摘形式。

在本次的设计上，采用的原理是运用轴在传动上的振动作用，实现对红枣树进行摇晃的方式进行设计，结构设计上的机体是由人工背运的，实现了便捷式的位置上采摘的需求，传动的动力采用步进电机，在使用上只要提供电源就能实现电机的旋转，对于本次设计来说，对红枣采摘机的关键部件的设计和分析，主要设计的是机械传动部件的结构形式，带轮和带的传动设计，轴系传动的设计，包括轴承的设计和键的选型和设计，偏心圆盘结构的设计，曲柄结构连接振动杆结构的设计。

设计的主要作用是实现在采摘上的便捷的特点，解决在采用人工摘上的强度，降低劳动力的作用，提高采摘的效率。在大面积种植的园林中，对于实现机械化采摘的形式，是很方便的，也是很节约成本的，筒查阅次相关的设计文献，了解红枣采摘上的工作原理，对机械结构的关键部件进行设计。解决在种植红枣上的采收量过大，导致成本上升的问题，在结构设计上实现结构的简单化，保证质量的优越性，降低成本，提高市场上的竞争力，为现有的收获做出最大的帮助。
