M2164-自动烟支物料盒输出系统结构的设计 下载积分：150　资料编号： M2164

作品包括:

Word版设计说明书1份

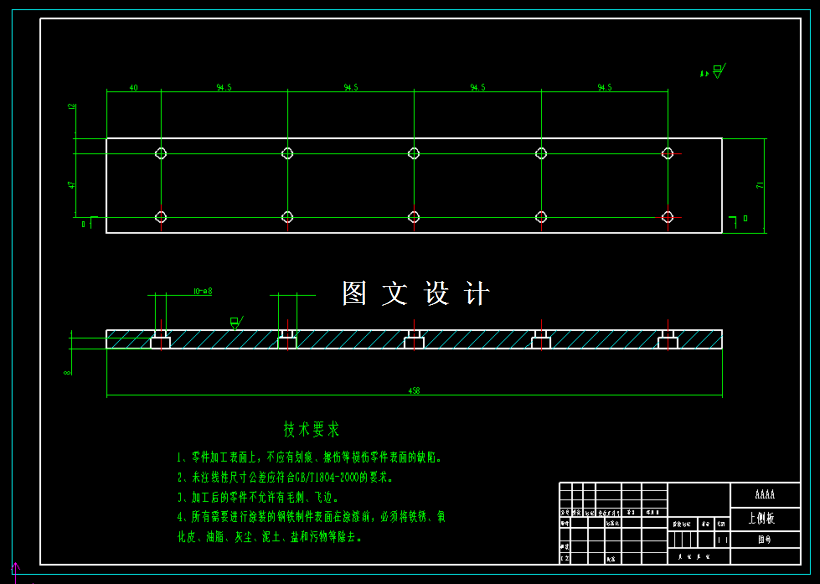

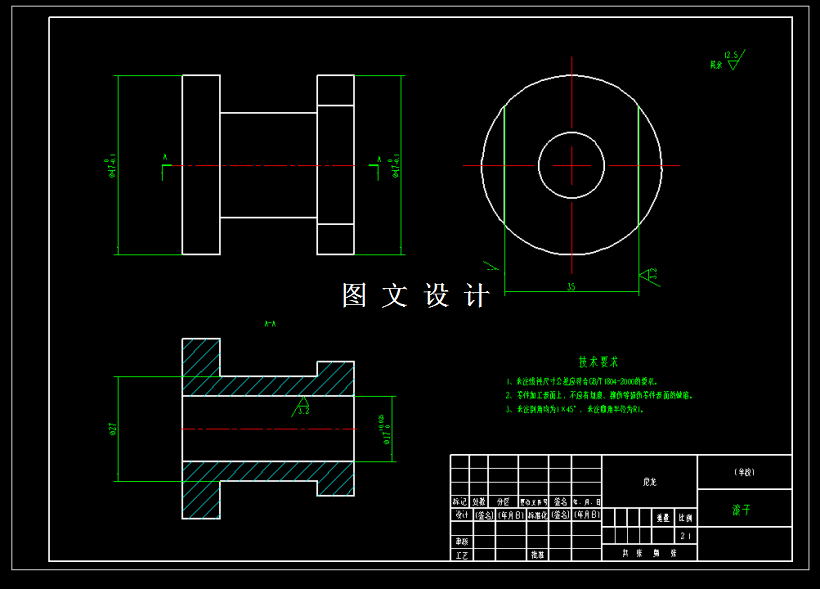

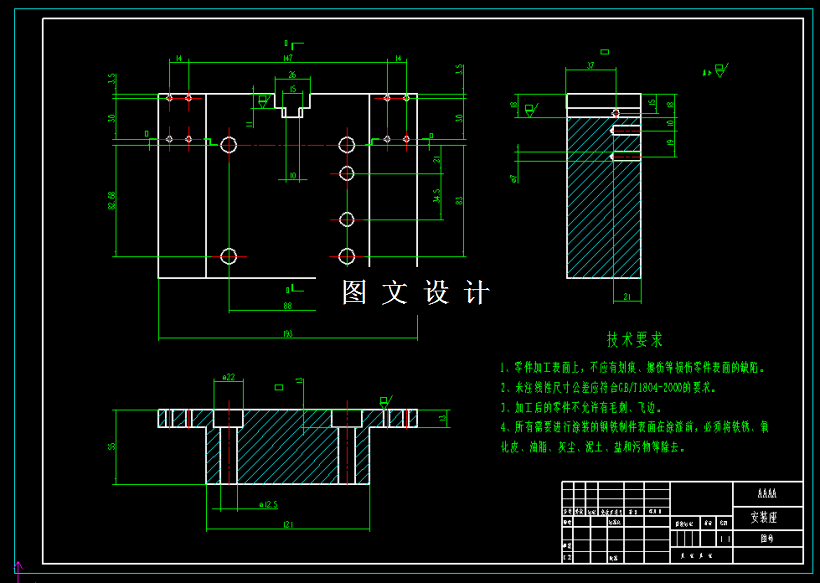

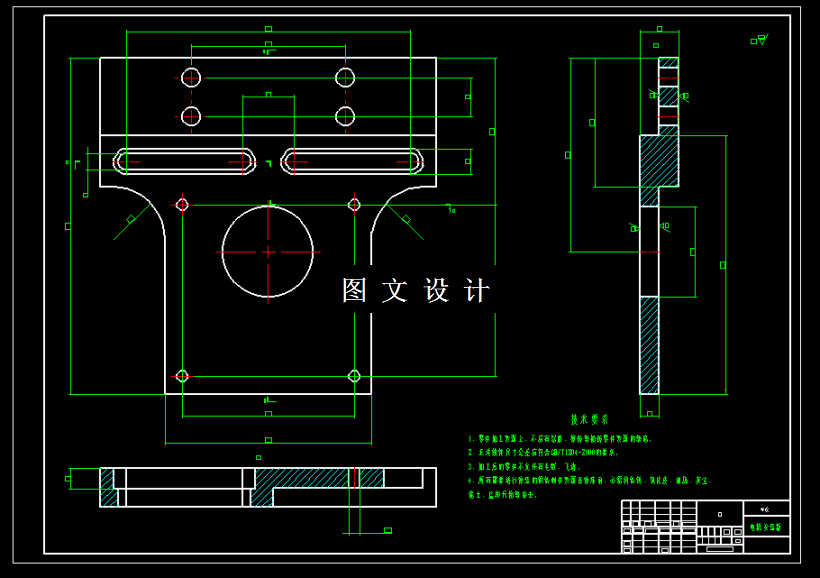

CAD版本图纸，共9张

摘要

本次设计的课题的是对自动烟支物料盒输出系统结构的设计，在本次的设计中，烟支物料盒输出系统的工作原理是：采用的的是两侧进行输送的方式，首先，在输送结构的作用下，进行烟盘下烟，然后通过两侧的滚筒输送，将包装好的物料盒往输送结构上输送，输送至条盒包装的结构上，进行两侧的烟支物料盒限位输出，包装完成后再输送滚筒作用下输送至传送带的输送系统上，在传送带的作用下，输送至调和包装结构，对包装好的烟包进行调和的过程，完成整个下烟输送再进行调和上料包装的整个过程。这种通过两次进行驱动烟支物料盒限位输出的方案设计，可以在使用上达到经济性的要求，实现快速的包装的过程，提高工作效率，降低劳动量。这次的设计自动烟支物料盒输出系统，可以根据设计的要求进行烟支的尺寸和设计的规格计算，通过设计感应装置，实现对下烟和输送结构的调节宽度及高度，实现精度上的要求。在工作的过程中，把烟盘盒从一端的机台上推入，将进行下烟包工作，完成一系列的工序后实现包装的过程并送出。在本次的设计上，详细的进行方案的分析，初步设计进行方案的设计和结构的确定，在后的设计中完成结构方案的选择，电机的选型和计算，工作台的设计和结构的设定，实现下烟包、输送烟包、调整位置等工序。

主要进行烟支物料盒输出机的机械结构传动设计，包含传动方式的方案设计，烟支物料盒烟支物料盒输送的结构形式设计，烟包传动的结构设计，输送的进料口，出料口的设计，驱动装置的设计，驱动电机的设计计算，完成主要零件设计的计算校核，轴承的选用和校核等。在设计中，会遇到很多的困难和问题，设计的目的是在整个设计的过程中，通过对烟支物料盒输出机的结构分析设计，学习解决问题和困难的方法，增强自己的独立设计的意识。主要输送的内容可以实烟支，烟包等的自动化输送，减少人工搬运的劳动力，实现自动化输送的过程，设计的输送量为16000支/分，达到的烟支物料盒输出的距离可以达到烟支存储量：12万支以上，在设计上，结构方案合理，设计成本可靠，性价比较高等优势。结合现有的市场的需求和市场上的现有设备的特点，取长补短，总结有力的设计优势，解决现有烟支物料盒输出机的不足之处。设计的过程结合工程材料，机械生产制造工业，最终绘制烟支物料盒输出机的结构总体机部件图纸，关键零件的图纸等，从多个方面学习和提升自己的知识面和独立设计的能力。
