Z2117-人体工学办公椅的创新设计[含SW三维图] 下载积分：100　资料编号： Z2117

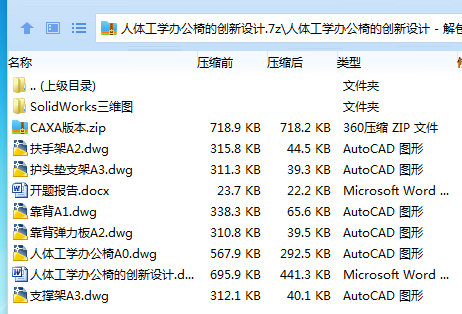

作品包括:

Word版说明书1份，共28页，约12000字

开题报告一份

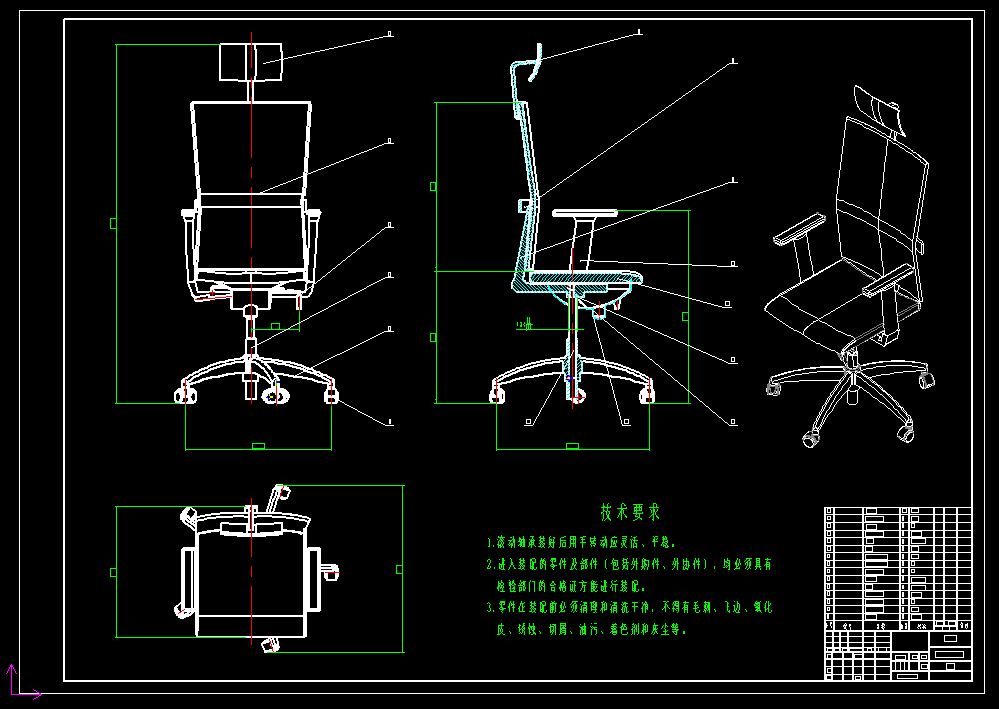

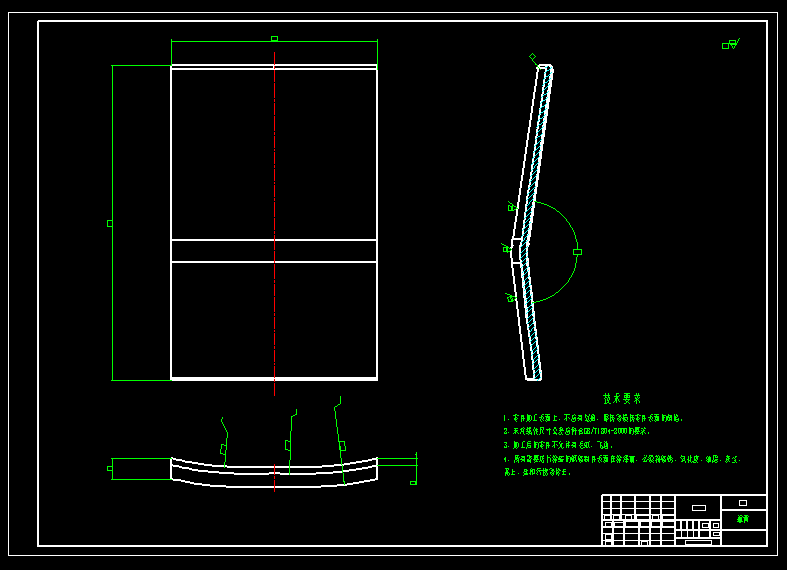

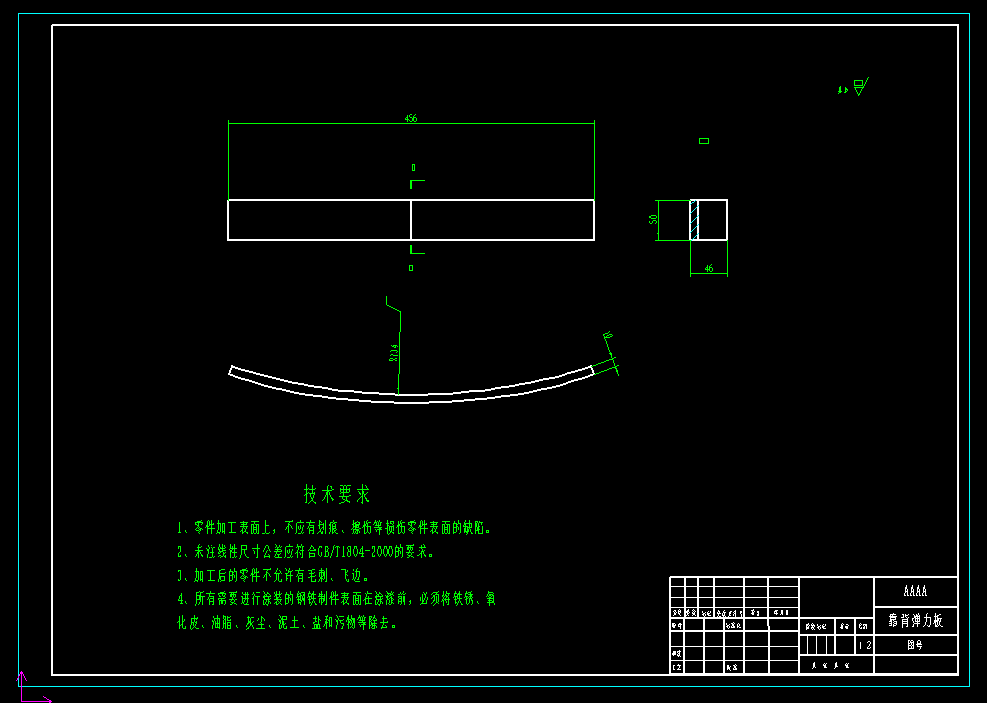

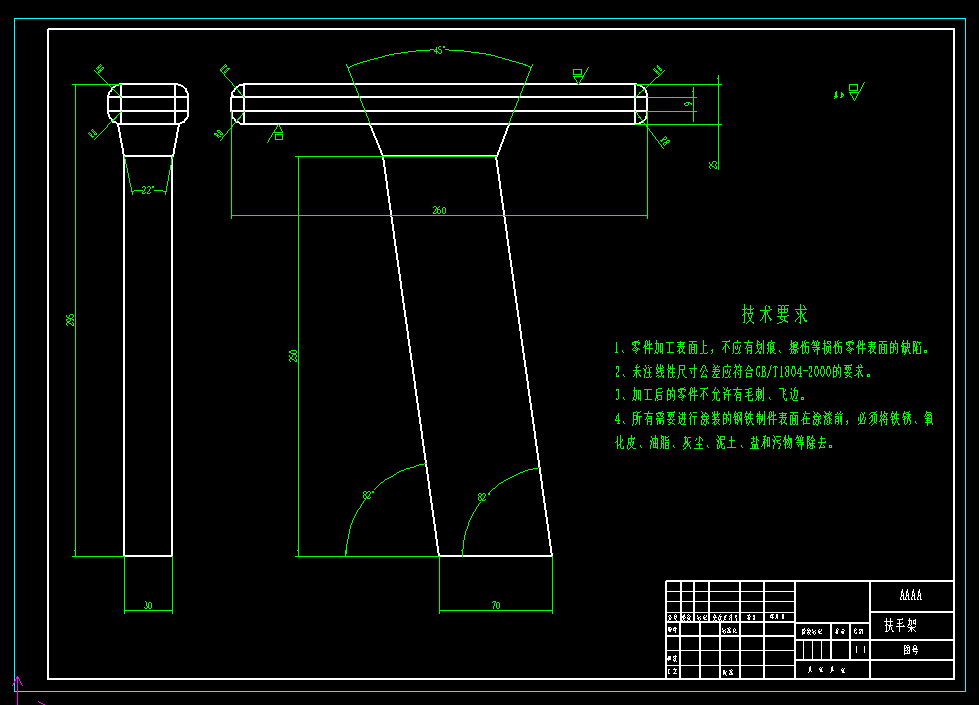

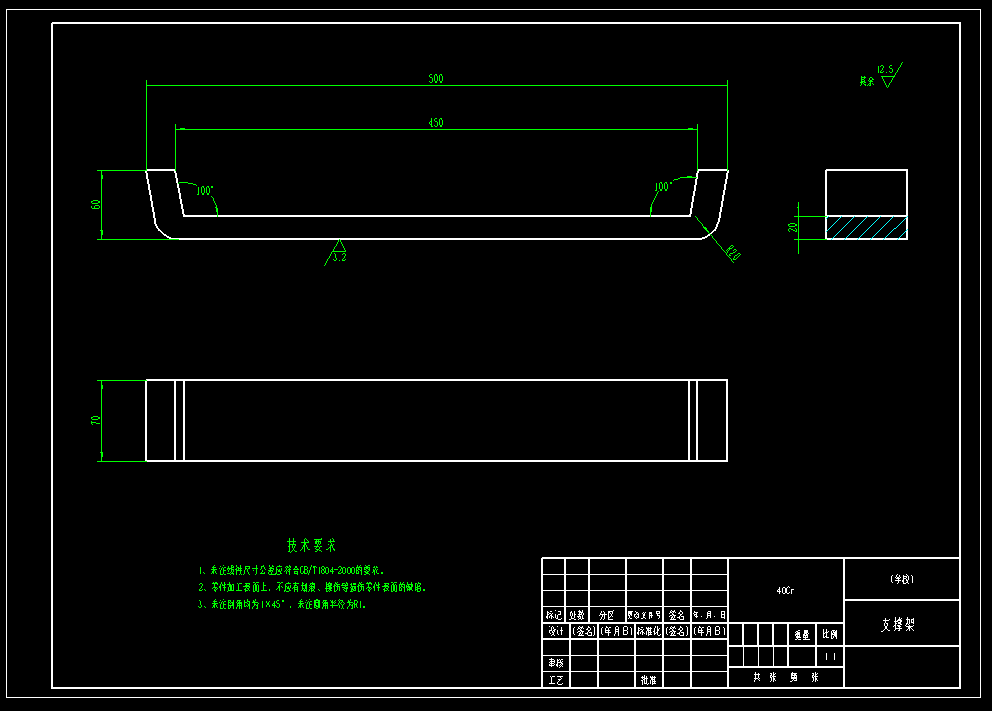

CAD版本图纸，共6张

SW三维图一套

摘 要

在实现人体工学办公椅的结构设计上，通过对其结构形式的分析和了解，在实现办公椅的多功能的特点上和实现对人体工学的分析上，是蕴含着很多的设计上的理念的，同时也包含了很多的设计知识，包括对人体结构形式的分析和工学及医学等分析。再进行对办公椅结构设计，实现在办公过程中的正常化和舒适程度的考量，满足结构设计上的合理性，达到结构布形式合理，满足人体的坐姿结构需求，实现安全，舒适，旋转操作简单便捷的特点，在使用上达到符合人体结构形式的设计基本要求。通过查阅相关的设计文献，实现人体工学办公椅的布置结构的简单化，生产制造上的工艺便捷性，降低制造成本，提高多功能的特点，实现人体工学的基本设计理念。本次设计的课题为人体工学办公椅的结构创新设计的结构设计，是现代技术发展水平上实现长时间工作上的一种辅助身体抗疲劳的新型设备。在结构设计上，通过现有的多样化机械办公椅的结构形式，提出一种专业应用于室内的自动移动旋转的设计方案。实现设计的实用价值和完善性的要求，达到多样化化的特点，提升人体工学办公椅的结构完善性，提升外观美观性。通过查阅相关现代办公椅多样化设备，都具有一定的多样化化能力，能够自我调节，在设计上，需要进行机械传动部件的设计，还有硬件措施的设计，相互结合才能实现人体工学办公椅的结构创新设计的结构设计要求，在本次的设计上，主要设计的内容是人体工学办公椅的结构设计，传动方式的选择，传动元件的计算选型，弹力装置的设计，进行总体结构装配的绘制，关键部件及关键零件的绘制。对轴承的设计进行计算校核，达到人体工学办公椅的结构创新设计的设计要求。

关键词：旋转、弹力板、坐垫、护头垫、万向轮

目  录

摘 要 1

Abstract 2

第一章 绪论 4

1.1课题研究的意义和目的 4

1.2人体工学办公椅的发展趋势和现状 5

1.2.1国内的发展趋势 5

1.2.2国外的发展现状 7

1.2.3人体工学办公椅的发展趋势 8

第二章 人体工学办公椅的总体结构设计 10

2.1人体工学椅的设计方案 10

2.2 人体工学办公椅的材料选择 12

2.3  人体工学办公椅的可行性分析 13

第三章 人体工学办公椅旋转结构的设计 14

3.1轴承的选择 14

1. 轴承结构形式的内部结构分析 14

2. 轴承种类和使用的特点 14

3. 轴承的使用转速要求 15

3.2 轴承受力的计算 15

3.2.1径向力的确定 15

3.2.2计算两轴承的轴向力 16

3.2.3计算两轴承的轴向载荷 16

3.2.4 计算两轴承的当量动载荷 16

3.2.5验算两轴承的寿命 17

3.3旋转轴的传动设计 17

第四章 人体工学办公椅的三维结构设计 19

4.1软件的介绍 19

4.2建模设计的过程 20

总 结 22

参考文献 23

致 谢 25
