M2176-半挂车车桥液压转向系统设计 下载积分：100　资料编号： M2176

作品包括:

Word版设计说明书1份

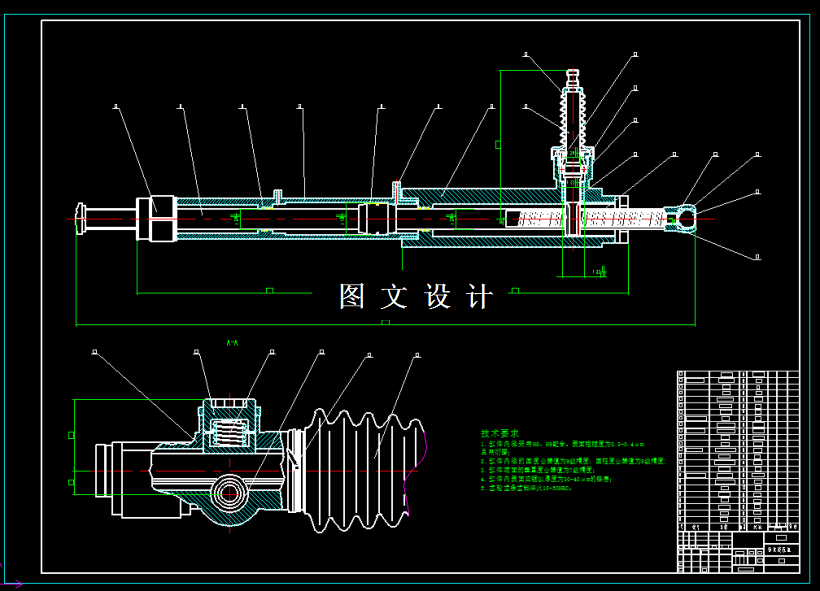

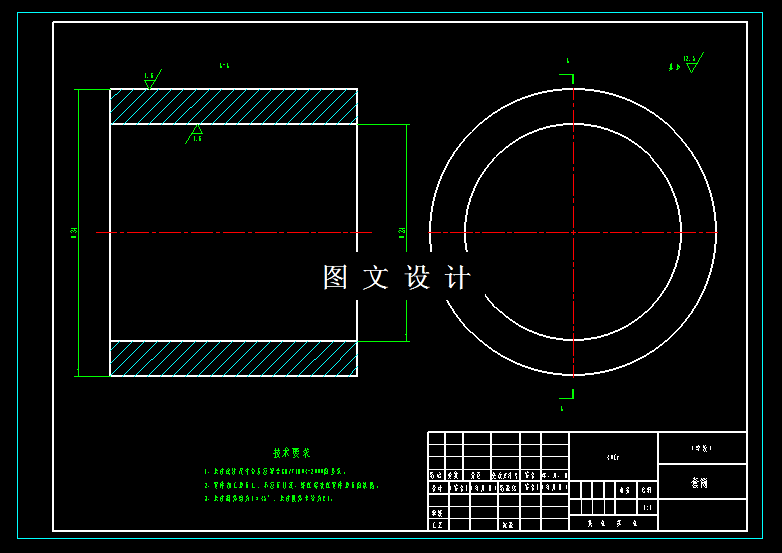

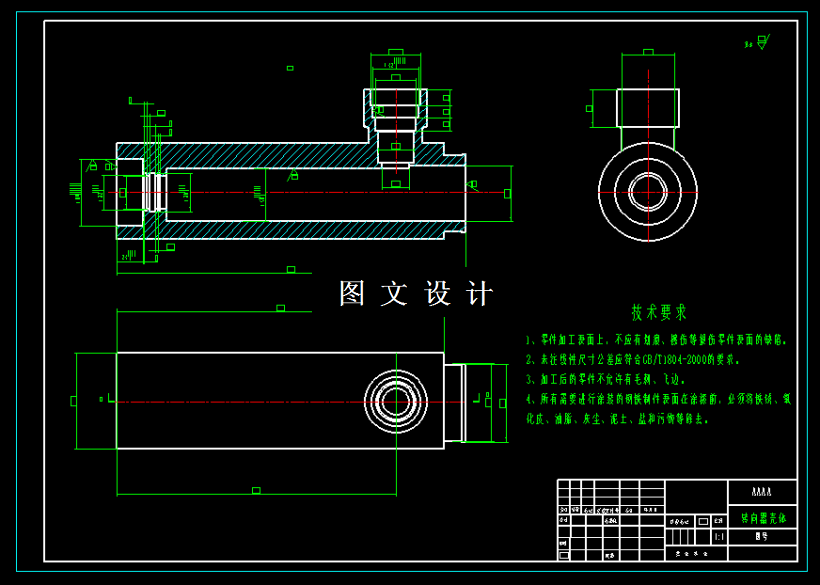

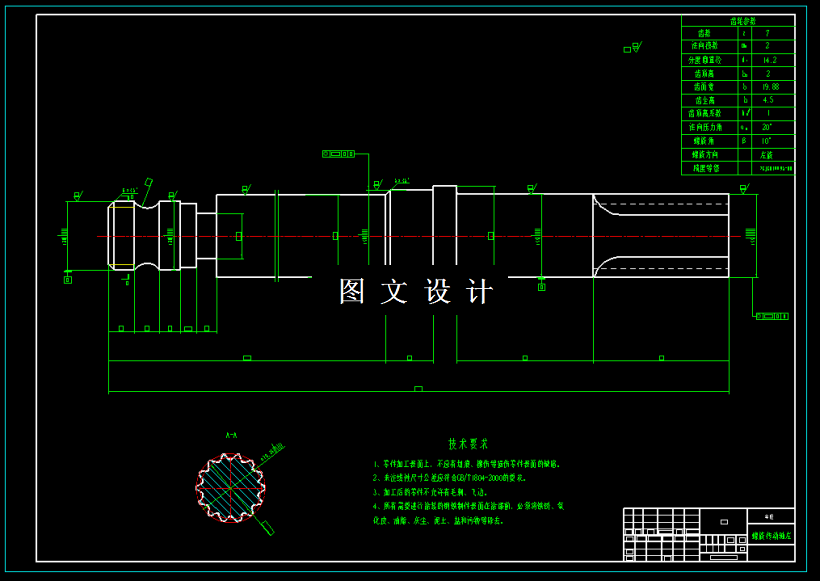

CAD版本图纸，共5张

摘要

半挂车车桥液压动力转向系统，是一个可以在汽车转向上实现轻便性和灵活性的一种机械传动结构，主要的优势是在使用上可以在低速行驶的时候有一个较大的助力效果，在高速行驶的时候有一个较强的行驶力。在本次的设计中，主要是对半挂车的车桥液压转向系统进行设计，实现机械传动部件的设计，使用电子控制技术来进型液压转向系统的设计，实现感应和转向上的信号提醒，在设计中，对电动机的战速进行选型和设计计算，对电机驱动的油泵进行结构设计，设计液压系统的液压缸结构形式，计算相关设计参数，通过电动机的转速来计算控制，改变助力的大小。

在本文中，通过查阅大量的参考文献，进行液压动力系统的设计，对液压转向系统的设计的目的和意义进行分析，通过了解液压转向系统的背景和现有的发展状况，构思本次设计的液压转向系统的总体结构方案，进行液压动力的计算设计，绘制机械传动的结构图纸。进行液压传动部件的设计和关键零件的设计。
