M3442-某奥体中心生活服务大楼商业区空调系统设计 下载积分：50　资料编号： M3442

作品包括:

Word版设计说明书1份

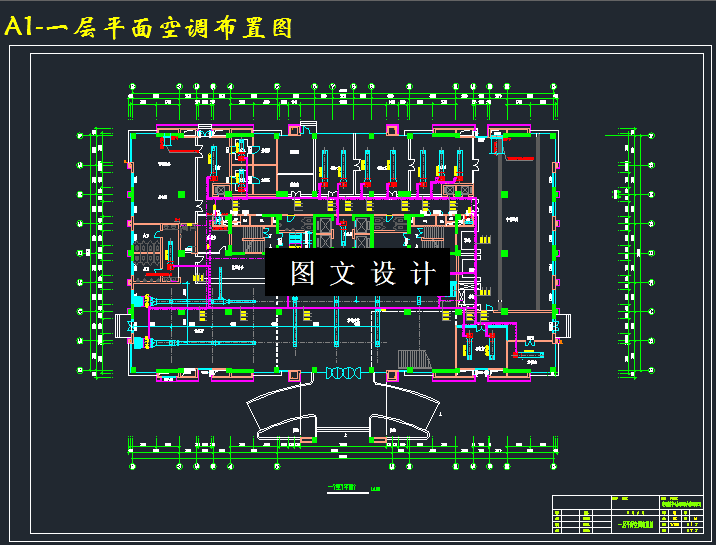

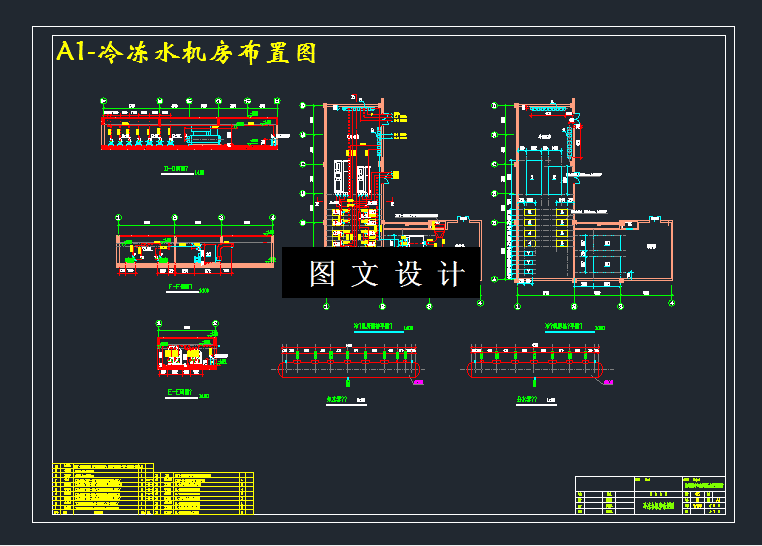

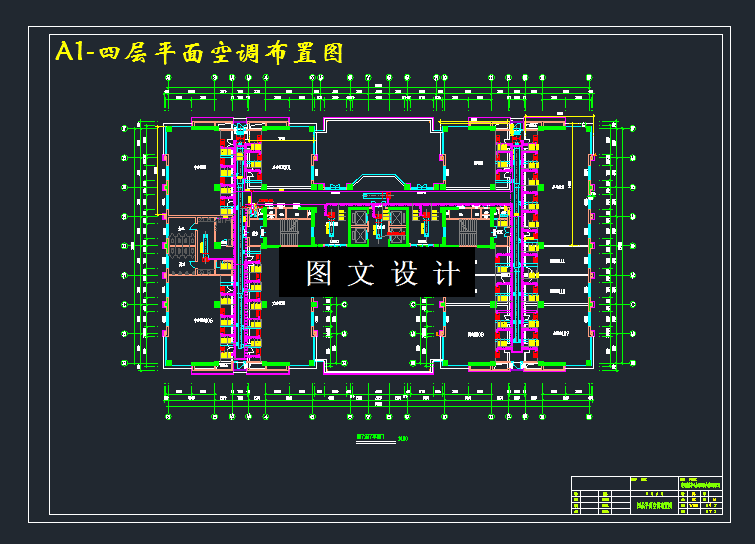

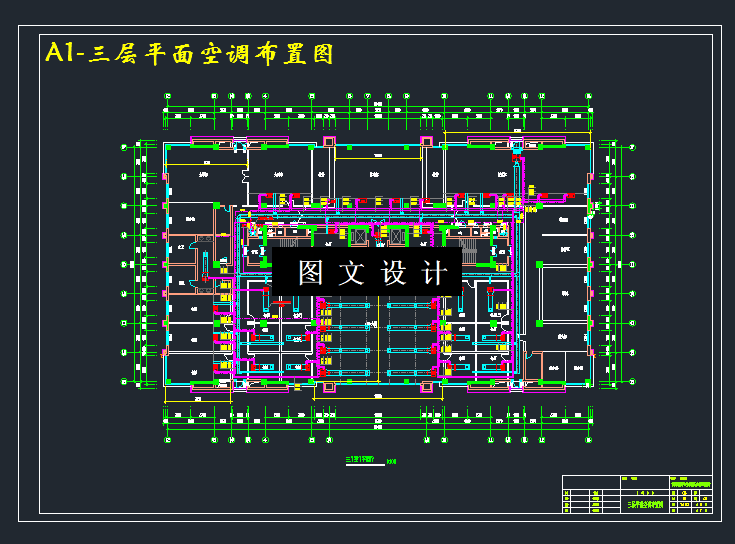

CAD版本图纸，共7张

摘要

本工程为常州奥体中心生活服务大楼商业区空调系统优化设计，该工程是集餐厅、报告厅、会议室、办公室、包厢、健身房等各种功能间为一体的综合生活服务大楼。该建筑商业区共有4层，其中层高为5.4m。根据房间功能，全楼采用集中供给空调方式，其中冷热源机组采用两台约克YS螺杆式冷水机组，夏季供冷，冬季供热，还可以提供其他生活方面的供热，做到一机多用，机房设置在地下室。根据房间功能，将该集中系统分为采用了风机盘管加独立新风系统，新风机组从室外引入新风处理到室内空气焓值，风机盘管承担室内全部冷负荷及部分的新风湿负荷。风机盘管加新风系统有百叶风口侧送和方形散流器平送的形式。空调水系统只设有一个系统。采用闭式双管式，水平异程垂直同程式，冷水泵三台，两用一备；冷却水泵选三台，两用一备。 建筑信息模型(Building Information Modeling)是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。它具有可视化，协调性，模拟性，优化性和可出图性五大特点。利Autodesk Revit 软件将风机盘管新风系统的风管，以及水系统中水管直观的建模，并检查风管，水管之间的碰撞或者重叠，然后进行优化处理，同时与常工院的建筑模型进行碰撞检查，防止风管穿梁或穿柱。
