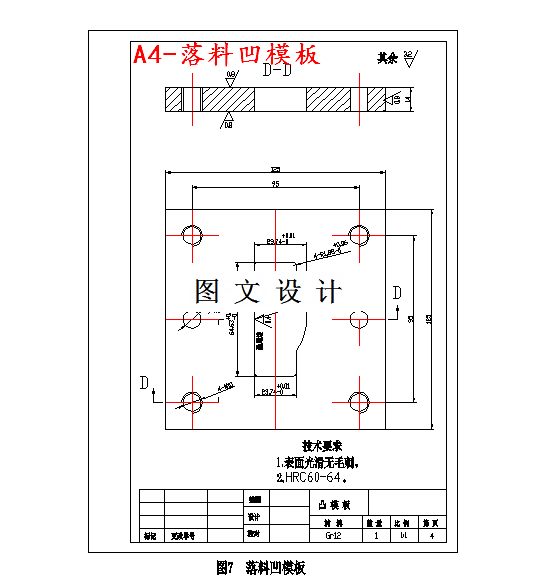

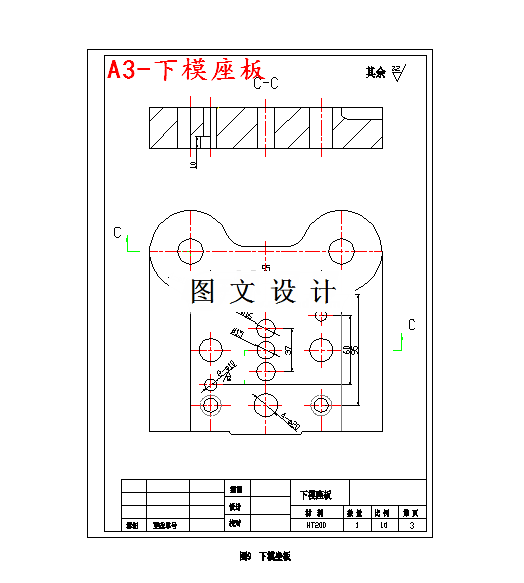

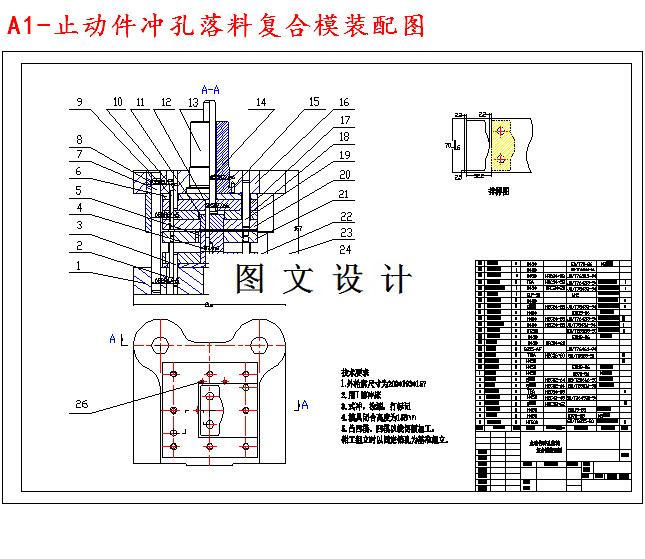

M3842-止动件冲孔落料复合模模具设计 下载积分：50　资料编号： M3842

作品包括:

Word版设计说明书1份

CAD版本图纸，共14张

摘要

材料：该冲裁件的材料A3钢是普通碳素钢，具有较好的可冲压性能。零件结构：该冲裁结构简单，并在转角有四处R2圆角，比较适合冲裁。尺寸精度：零件图上所有未标注的尺寸，属自由尺寸，可按IT14级确定工件的公差。孔边距12mm的公差为-0.11，属11级精度。查公差表可得各尺寸公差为：零件外形： 650 -0.74mm 240 -0.52mm 300 -0.52mm R300 -0.52mm R20 -0.25mm零件内形 10+0.36 0mm孔心距： 37+0.31mm模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率低，难以满足零件大批量生产的需求。由于零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。由于孔边距尺寸120 -0.11mm有公差要求，为了更好地保证尺寸精度，最后确定用复合冲裁方式进行生产。工件尺寸可知，凸凹模壁厚大于最小壁厚，为便于操作，所以复合模结构采用倒装复合及弹性卸料和定位钉定位方式。925626
