M3983-连接套塑件注塑模具设计 下载积分：50　资料编号： M3983

作品包括:

Word版设计说明书1份

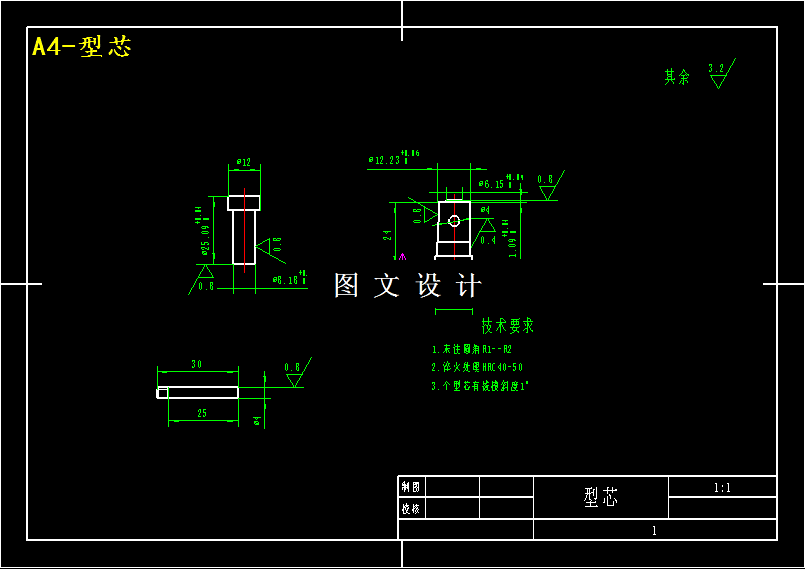

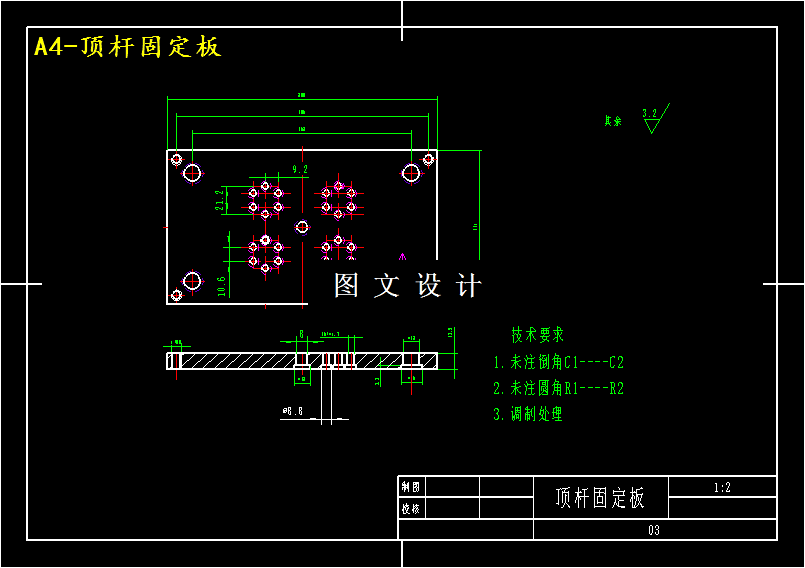

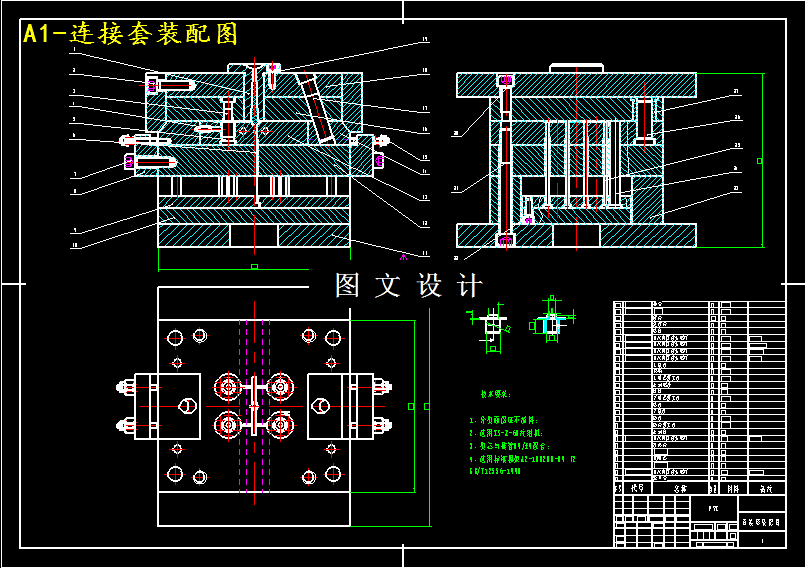

CAD版本图纸，共11张

摘要

该塑件的形状及尺寸如下面的零件图所示。本塑件的材料采用PVC（聚氯乙烯）（硬），生产类型为大批量生产。从零件图上分析，该零件总体形状为圆柱桶形，带一个轴肩。高度为18.8mm，里部2内腔分别为φ12mm×14.8mm和φ8mm×3mm，两个内腔连接处有个φ6mm×1mm的颈孔，壁厚为1.5mm。轴肩厚度为φ28mm×1mm。在圆柱形的件身中部有一个φ4mm的孔，因此，模具设计时必须设置侧向分型抽芯机构，该零件属于中等复杂程度。采用一模四件的模具结构，考虑其外形尺寸、注射时所需压力和工厂现有设备等情况，初步选用注射机为XS-Z-60型。
