M4322-圆盖注塑成型工艺与模具设计-外径40 下载积分：50　资料编号： M4322

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

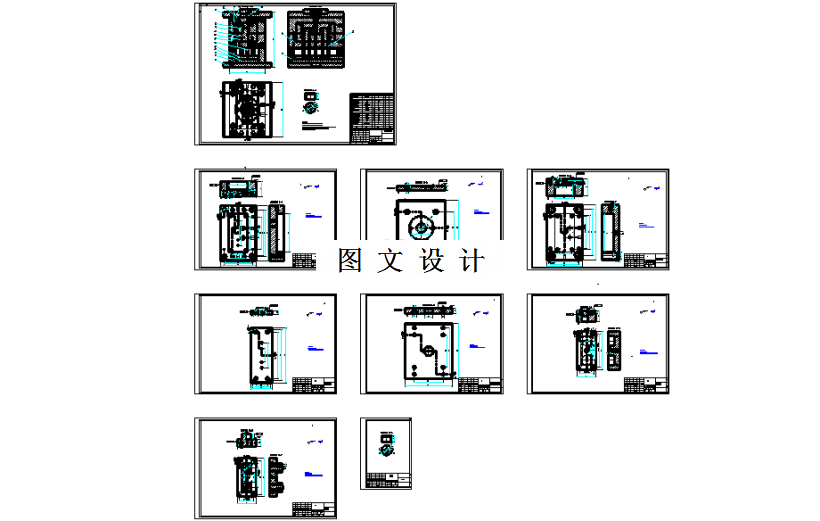

CAD版本图纸，共9张

摘要

通过分析塑件，该塑件结构简单，形状规则，无特殊曲面。外表面要求光滑、无毛刺。塑件为规则形状，外轮廓为圆形，最大直径为40mm，总高为25mm，该塑件尺寸公差为MIT4级，尺寸要求精度不高，可大批量生产。材料是ABS，成型收缩率较小，易于成型，采用注射成型工艺。分型面为下表面，一模两腔，侧浇口，型芯型腔采用组合式结构，用推杆推出制品，冷却系统采用循环式，冷却均匀，通过排气槽及分型面和模具零件之间间隙排气。运用公式计算出型芯型腔工作尺寸，确定模架为C1-1523型模架，通过校核模具与注射机的相关参数，选用XS-Z-125注射机。整个设计过程采用进行分模，AutoCAD软件进行二维图形修改。
